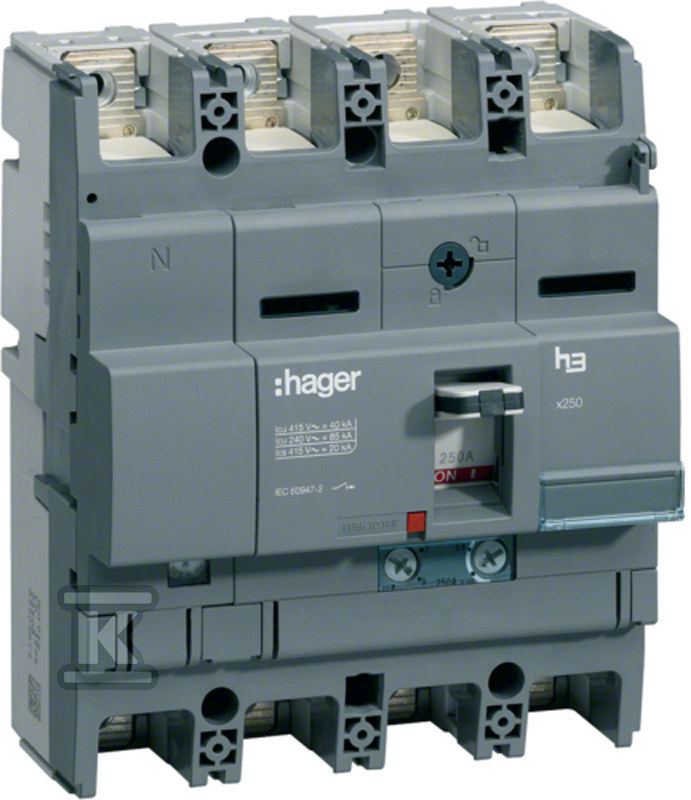

Wyłącznik mocy x250 4P 40kA 100A TM HNB101H

Wyłącznik mocy x250 – niezawodna ochrona instalacji elektrycznej

Wyłącznik mocy x250 to czterobiegunowe urządzenie, przeznaczone do ochrony obwodów elektrycznych przed przeciążeniem i zwarciem. Znamionowy prąd ciągły na poziomie 100A oraz wysoka zdolność wyłączania zwarciowego 40kA przy 400V, gwarantują skuteczne zabezpieczenie nawet w wymagających warunkach. Konstrukcja urządzenia pozwala na elastyczny montaż – zarówno na szynie DIN (opcjonalnie), jak i jako element stacjonarny.

Funkcjonalność i zastosowanie

Wyłącznik ten znajduje zastosowanie w instalacjach elektrycznych budynków komercyjnych, przemysłowych oraz mieszkaniowych, gdzie wymagana jest wysoka niezawodność i bezpieczeństwo. Charakterystyka wyzwalacza TM (termomagnetycznego) zapewnia optymalną reakcję na różnego rodzaju zakłócenia, chroniąc zarówno przed przeciążeniami długotrwałymi, jak i nagłymi skokami prądu. Zakres nastawy wyzwalacza przeciążeniowego od 63 do 100A pozwala na precyzyjne dopasowanie do charakterystyki obciążenia.

Kluczowe cechy i korzyści

• Wysoka zdolność wyłączania zwarciowego: 40kA przy 400V zapewnia skuteczną ochronę instalacji w przypadku wystąpienia zwarcia.
• Elastyczność montażu: Możliwość montażu na szynie DIN lub jako urządzenie stacjonarne ułatwia integrację z różnymi systemami elektrycznymi.
• Charakterystyka TM: Zapewnia optymalną ochronę przed przeciążeniami i zwarciami, minimalizując ryzyko uszkodzeń i przestojów.
• Szeroki zakres napięcia znamionowego: Od 220 do 415V umożliwia stosowanie w różnych sieciach elektrycznych.
• Solidna konstrukcja: Urządzenie wykonane z wysokiej jakości materiałów zapewnia trwałość i niezawodność działania.
• Możliwość rozbudowy: Opcjonalne akcesoria, takie jak styki pomocnicze, wyzwalacze wzrostowe czy napędy silnikowe, pozwalają na dostosowanie funkcjonalności wyłącznika do specyficznych potrzeb.
• Bezpieczeństwo: Wyposażony w zabezpieczenie przed zwarciem (w komplecie), co dodatkowo zwiększa poziom ochrony instalacji.
• Stopień ochrony IP40: Zapewnia ochronę przed dostępem do niebezpiecznych części pod napięciem oraz przed wnikaniem ciał stałych większych niż 1mm.

Konstrukcja i parametry

Wyłącznik x250 posiada połączenia śrubowe dla przewodów o przekroju od 35 do 185 mm2, co ułatwia montaż i zapewnia pewne połączenie elektryczne. Urządzenie jest wyposażone w przełącznik jako element sterujący/obsługowy oraz posiada wbudowany mechanizm szybkiego wyzwalania zwarciowego (zakres nastawy: 600-1300A). Napięcie znamionowe izolacji wynosi 800V, a znamionowe napięcie udarowe to 8kV. Całkowite straty mocy dla prądu znamionowego wynoszą 24,8W. Wyłącznik charakteryzuje się wysoką wytrzymałością elektryczną (1000 cykli) oraz mechaniczną (4000 cykli).
