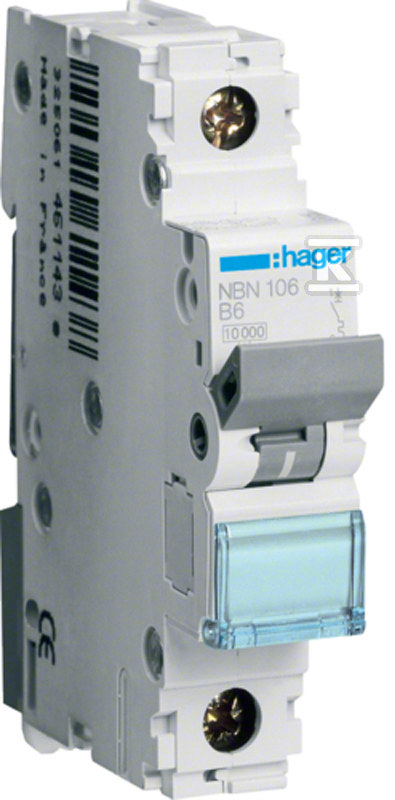

Wyłącznik nadprądowy Icn=10000A / Icu=15kA 1P B 6A NBN106
Metody płatności
%
Korzyści dla firm
Seria:MCB
Indeks Onninen:AEG506
Indeks producenta:NBN106
EAN:3250614613692
Opakowania zbiorcze:1 / 12 szt.
Pobierz kartę
Wyłącznik nadprądowy Icn=10000A / Icu=15kA 1P B 6A NBN106 - opis
Wyłącznik nadprądowy oznaczony jako Icn=10000A / Icu=15kA 1P B 6A to urządzenie elektryczne, które służy do zabezpieczenia instalacji przed skutkami przeciążeń oraz zwarć. Charakterystyka wyzwalania typu B wskazuje na szybką reakcję przy obciążeniach krótkotrwałych i niewielkich prądach zwarcia, co jest szczególnie ważne w przypadku ochrony obwodów z podłączonymi urządzeniami czułymi na zmiany natężenia prądu.Urządzenie posiada jednobiegunową konstrukcję (liczba biegunów całkowita: 1), co sprawia, że zajmuje mało miejsca na szynie DIN - szerokość wynosi tylko jeden moduł. Jest to istotna cecha dla systemów rozdzielczych gdzie przestrzeń jest ograniczona.Napięcie znamionowe tego wyłącznika wynosi 400 V AC, a jego prąd znamionowy to 6 A. Oznacza to możliwość pracy w
Czytaj więcej
DANE TECHNICZNE
Charakterystyka wyzwalania: B
Częstotliwość: 50 Hz
Do instalacji podtynkowych: tak
Głębokość wbudowania: 70 mm
Jednocześnie rozłączany biegun N: nie
Kategoria przepięcia: 3
Klasa ograniczenia energii: 3
Liczba biegunów: 1
Liczba biegunów (całkowita): 1
Liczba biegunów chronionych: 1
Montaż podtynkowy: tak
Możliwość dodatkowego wyposażenia: tak
Napięcie znamionowe: 400 V
Napięcie znamionowe izolacji Ui: 500 V
Prąd znamionowy: 6 A
Przekrój przyłączanego przewodu jednodrutowego: 1 ... 35 mm2
Przekrój przyłączanego przewodu wielożyłowego: 1 ... 25 mm2
Rodzaj napięcia: AC
Stopień ochrony (IP): IP20
Stopień zanieczyszczenia: 2
Szerokość wyrażona liczbą modułów: 1
Temperatura otoczenia w warunkach pracy: -25 ... 70 °C
Wykonanie przeciwwybuchowe: nie
Zakres częstotliwości: 50 ... 60 Hz
Znamionowa zdolność łączeniowa zgodnie z EN 60898: 10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V: 10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V: 10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V: 15 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V: 15 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2: 15 kA
Znamionowe napięcie udarowe wytrzymywane Uimp: 6 kV
Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.
dł/szer/wys/waga:0,07 m / 0,0175 m / 0,083 m / 0,1 kg
Kod celny:85362010
