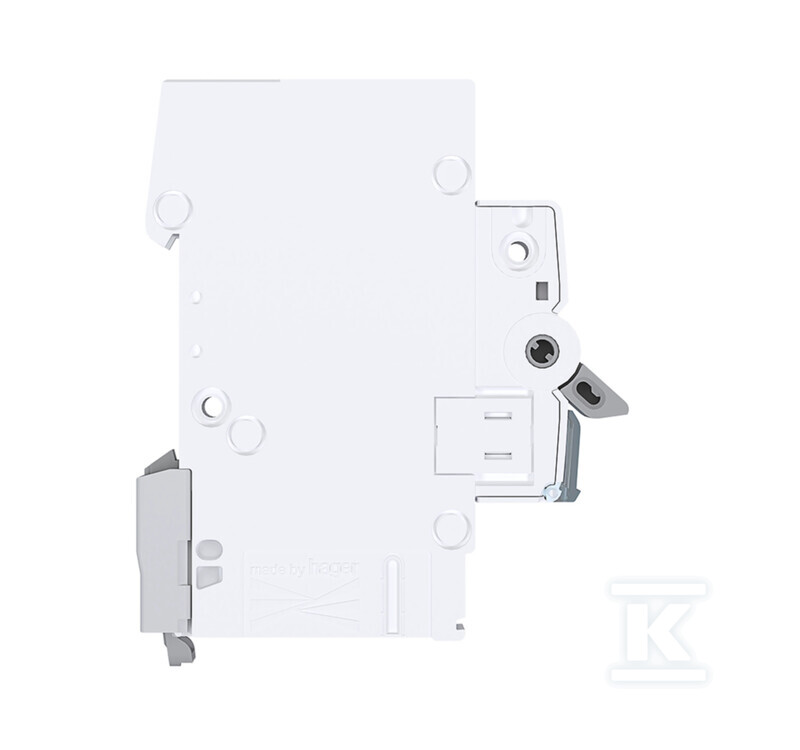

Wyłącznik nadprądowy Icn=6000A 3P C 13A MCN313E
Metody płatności
%
Korzyści dla firm
Seria:MCB
Indeks Onninen:ADD626
Indeks producenta:MCN313E
EAN:3250614313967
Opakowania zbiorcze:1 / 4 szt.
Pobierz kartę
Wyłącznik nadprądowy Icn=6000A 3P C 13A MCN313E - opis
Wyłącznik nadprądowy oznaczony symbolem Icn=6000A 3P C 13A to urządzenie elektryczne, które pełni kluczową rolę w zabezpieczeniu instalacji przed skutkami przeciążeń oraz zwarć. Charakterystyka wyzwalania typu C oznacza, że jest on przeznaczony do obszarów aplikacji z umiarkowanymi prądami rozruchowymi, takich jak obwody gniazdowe czy oświetleniowe. Wyłącznik ten nie posiada jednocześnie rozłączanego bieguna N, co implikuje jego użycie głównie w układach trójfazowych bez konieczności odcięcia neutralnego przewodu podczas zadziałania.Zaprojektowany został jako element modułowy i zajmuje szerokość równą trzem standardowym modułom montażowym. Jego napięcie znamionowe wynosi 400 V, co odpowiada standardowej wartości dla systemów trójfazowych stosowanych na terenie Europy. Prąd
Czytaj więcej
DANE TECHNICZNE
Charakterystyka wyzwalania: C
Częstotliwość: 50 Hz
Do instalacji podtynkowych: tak
Głębokość wbudowania: 70 mm
Jednocześnie rozłączany biegun N: nie
Kategoria przepięcia: 3
Klasa ograniczenia energii: 3
Liczba biegunów: 3
Liczba biegunów (całkowita): 3
Liczba biegunów chronionych: 3
Montaż podtynkowy: tak
Możliwość dodatkowego wyposażenia: tak
Napięcie znamionowe: 400 V
Napięcie znamionowe izolacji Ui: 500 V
Prąd znamionowy: 13 A
Przekrój przyłączanego przewodu jednodrutowego: 1 ... 35 mm2
Przekrój przyłączanego przewodu wielożyłowego: 1 ... 25 mm2
Rodzaj napięcia: AC
Stopień ochrony (IP): IP20
Stopień zanieczyszczenia: 2
Szerokość wyrażona liczbą modułów: 3
Temperatura otoczenia w warunkach pracy: -25 ... 70 °C
Wykonanie przeciwwybuchowe: nie
Zakres częstotliwości: 50 ... 60 Hz
Znamionowa zdolność łączeniowa zgodnie z EN 60898: 6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V: 6 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V: 10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2: 10 kA
Znamionowe napięcie udarowe wytrzymywane Uimp: 4 kV
Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.
dł/szer/wys/waga:0,07 m / 0,0525 m / 0,083 m / 0,363 kg
Kod celny:85362010
