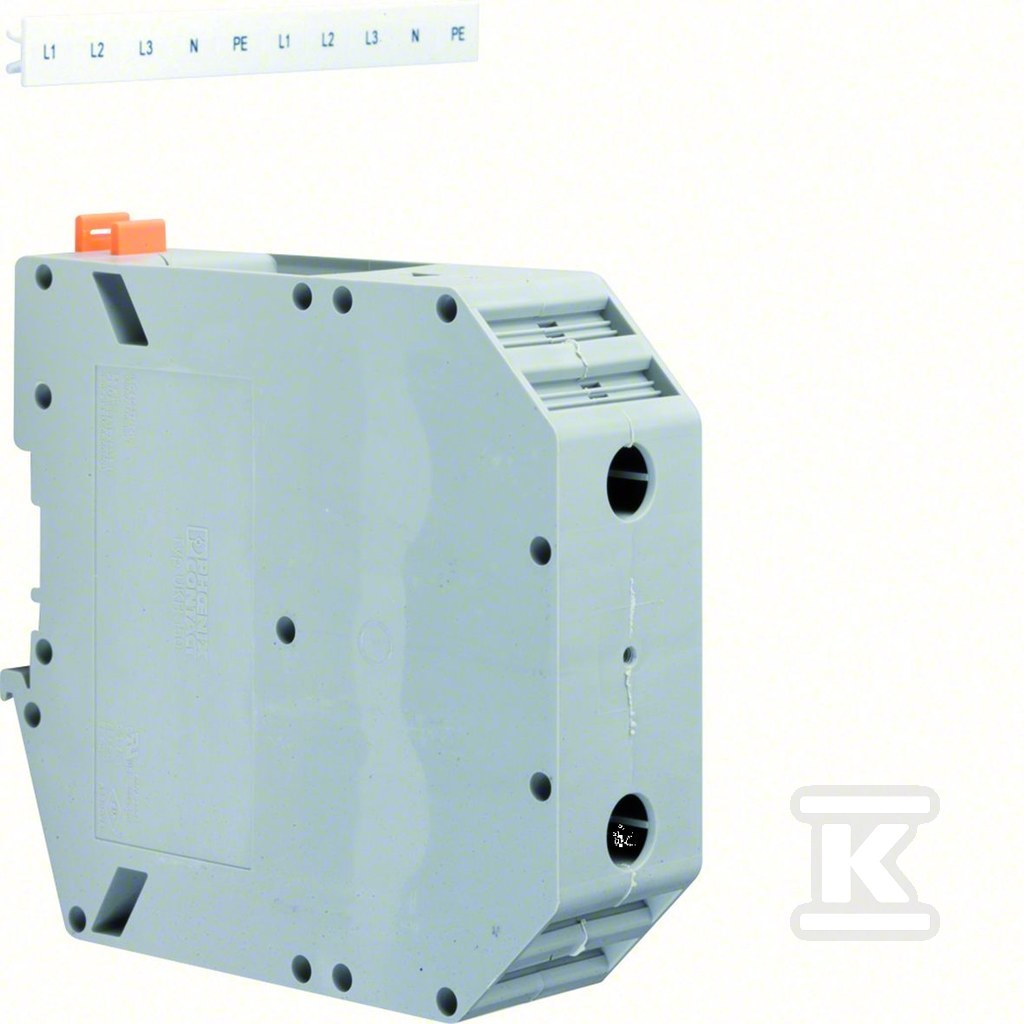

Zacisk szeregowy 35-150 mm2 KR15P

Zacisk do szyn DIN o dużej obciążalności prądowej

Przeznaczony do rozdzielnic elektrycznych o znaczącym zapotrzebowaniu na prąd, zacisk szeregowy KR15P pozwala na przyłączenie przewodów o przekroju od 35 do 150 mm2 w jednym punkcie. Dwa miejsca podłączenia śrubowego na poziom umożliwiają szybkie i pewne zestawienie linii zasilającej - bez dodatkowych elementów pośrednich. Konstrukcja jednopoziomowa sprawia, że moduł zajmuje niewiele miejsca na szynie DIN TH-35 mm, co ułatwia kompaktowe prowadzenie okablowania w rozdzielnicach budowlanych i przemysłowych.

Konstrukcja i materiały

Obudowa wykonana z poliamidu (PA) - tworzywa termoplastycznego - zapewnia odpowiednią wytrzymałość mechaniczną oraz właściwości izolacyjne. Poliamid dobrze znosi obciążenia montażowe i nie kruszeje w typowych warunkach eksploatacyjnych. Klasa palności UL 94 V0 oznacza, że materiał samoczynnie wygasa po usunięciu źródła ognia - istotna cecha w instalacjach wymagających odporności ogniowej.

Kolorystyka szara pozwala na neutralne wkomponowanie zacisku w standardowe rozdzielnice - zarówno w obiektach komercyjnych, jak i przemysłowych.

Parametry elektryczne i zakres temperatur

Znamionowy prąd ciągły 309 A przy napięciu 230 V czyni ten zacisk odpowiednim do linii głównych rozdzielnic tablicowych, gdzie płyną duże obciążenia. Zakres temperatur pracy od -60 do +105 °C obejmuje zarówno warunki chłodni przemysłowych, jak i instalacji narażonych na okresowe nagrzewanie.

Obsługiwane przekroje przewodów różnią się w zależności od typu żyły. Przewody jednodrutowe można przyłączać od 35 mm2 aż do 150 mm2. Przewody linkowe - zarówno z tulejką końcową, jak i bez niej - oraz przewody wielożyłowe mieszczą się w zakresie 50-150 mm2. Połączenie śrubowe wymaga odpowiedniego dokręcenia, szczególnie przy większych przekrojach, aby zapewnić stabilny kontakt elektryczny.

Brak wewnętrznego mostkowania między poziomami oznacza, że każde złącze pracuje niezależnie - ułatwia to diagnostykę i ewentualną wymianę pojedynczego przyłącza bez ingerencji w sąsiednie obwody.

Montaż i wymiary

Wymiary modułu to 31 × 118,5 × 100 mm (szerokość × wysokość × głębokość). Wysokość bliska 12 cm wynika z konieczności pomieszczenia dużych zacisków śrubowych zdolnych objąć przewody do 150 mm2 - trzeba to uwzględnić przy planowaniu rozmieszczenia w rozdzielnicy. Szerokość 31 mm odpowiada standardowemu modułowi na szynie DIN.

Do poprawnej eksploatacji wymagana jest płytka zamykająca - stanowi ona barierę izolacyjną między sąsiednimi modułami i jest elementem obowiązkowym przy tego typu zaciskach wysokoprądowych.

Zgodność regulacyjna

Produkt jest zgodny z dyrektywą RoHS oraz regulacją REACh - potwierdzono brak substancji SVHC (szczególnie niebezpiecznych) w składzie wyrobu. Deklaracja zgodności dostępna jest w dokumentacji technicznej producenta.
