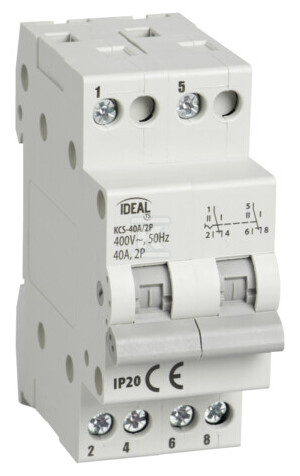

Przełącznik instalacyjny KCS-40A/2P KANLUX IDEAL TS 23256

Przełącznik modułowy I-0-II do ręcznego wyboru źródła zasilania

Przełącznik instalacyjny z pozycją „0” i trybem przełączania I-0-II pozwala na ręczne wybranie jednego z dwóch torów zasilania z możliwością całkowitego wyłączenia. Rozwiązanie jest przeznaczone do montażu w rozdzielnicy modułowej, gdzie potrzebna jest prosta i pewna zmiana źródła, np. sieć - agregat, bez konieczności demontażu przewodów. Mechaniczne sterowanie zapewnia wyraźny skok pomiędzy położeniami i czytelny stan pracy.

Budowa i montaż w rozdzielnicy

Aparat zajmuje 2 moduły, szerokość 35,2 mm, wysokość 88,5 mm i długość 76 mm, co ułatwia zaplanowanie miejsca w skrzynce. Masa ok. 150 g. Przyłącze w formie kostki przyłączeniowej przyjmuje przewody do max 16 mm2. Producent wskazuje siłę dokręcania śrub 1,2 Nm - przestrzeganie tego momentu chroni zaciski i zapewnia trwały kontakt. Typ sterowania mechaniczny, układ 2P, zastosowanie 2 (6).

Parametry pracy i warunki eksploatacji

Napięcie znamionowe 230/400 V AC przy częstotliwości znamionowej 50 Hz. Prąd znamionowy 40 A w kategorii użytkowania AC-22A, zgodnej z normą PN-EN 60947-3. Trwałość łączeniowa 2000 cykli. Stopień ochrony IP 20, miejsce zastosowania wewnątrz, zakres temperatury otoczenia, na którą może być narażony wyrób -25...+40 °C. Gwarancja 5 lat.

Zastosowanie praktyczne

Położenie 0 umożliwia bezpieczne odłączenie obu torów przed pracą serwisową. Przełącznik sprawdza się w instalacjach, gdzie wymagane jest ręczne przełączanie pomiędzy dwoma źródłami zasilania z zachowaniem przerwy beznapięciowej. Kategoria AC-22A oznacza przeznaczenie do sterowania obwodami z obciążeniem silnikowym i rezystancyjnym o umiarkowanym charakterze.
