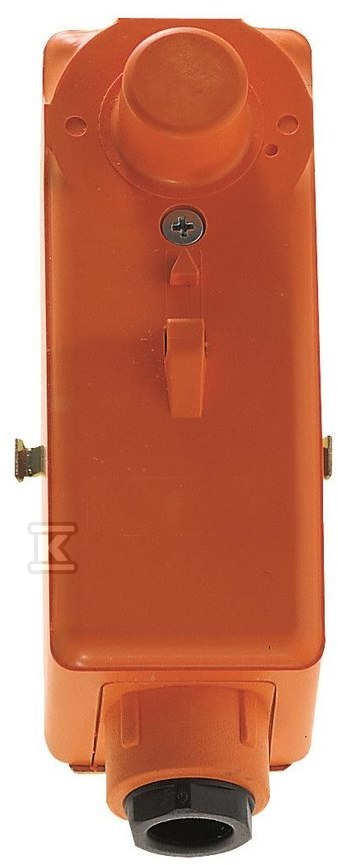

Elektryczny sterownik do pomp 10-90°C 220V/zakryty 1991-00.000

Bezpieczne sterowanie temperaturą w instalacjach grzewczych

Urządzenie pełni rolę elektrycznego termostatu bezpieczeństwa typu rurka-dotyk - monitoruje temperaturę medium w rurociągach i w razie przekroczenia ustawionego progu rozłącza obwód elektryczny pompy lub innego urządzenia wykonawczego. Czujnik bimetaliczny reagujący na zmiany temperatury medium zapewnia szybkie i pewne zadziałanie styków, co czyni ten element kluczowym ogniwem zabezpieczającym cały układ.

Zakres regulacji 10-90°C obejmuje typowe temperatury robocze instalacji centralnego ogrzewania, w tym wodne ogrzewanie podłogowe. Maksymalna temperatura medium może dochodzić do 100°C, więc urządzenie sprawdza się również w systemach o wyższych parametrach pracy.

Budowa i parametry elektryczne

Styk wyjściowy obsługuje obciążenie do 15 A przy napięciu maksymalnym 230 V, co pozwala na bezpośrednie załączanie pomp obiegowych średniej mocy bez konieczności stosowania dodatkowych przekaźników pośredniczących. Urządzenie dysponuje 5 stopniami przełączania, a stała histereza wynosząca 10 K zapobiega nadmiernemu cyklowaniu styków wokół punktu nastawy - istotne szczególnie przy wolnozmiennych procesach grzewczych.

Obudowa o wymiarach 46 × 99 × 54 mm ma kształt podłużny, przystosowany do mocowania na rurociągu za pomocą opaski zaciskowej lub uchwytu - nie jest to urządzenie przylgowe, lecz montowane bezpośrednio na elemencie rurowym, co zapewnia dobry kontakt termiczny czujnika z medium. Rurka zanurzeniowa nie jest dostarczana w komplecie - czujnik bimetaliczny pracuje w bezpośrednim kontakcie z powierzchnią rury.

Stopień ochrony IP42 oznacza odporność na ciała obce >1 mm oraz krople wody padające pod kątem do 15°. Urządzenie nie posiada wykonania przeciwwybuchowego.

Zastosowanie i rola w układzie regulacji

W kontekście kompletnych zestawów regulacyjnych IMI Heimeier (np. kity podłogowe 2., 4. i kolejne) termostat ten działa jako wyłącznik bezpieczeństwa monitorujący temperaturę wody zasilającej. Jego styki mogą pracować jako:

• NC (normally closed) - rozłączają obwód gdy temperatura przekroczy nastawę,
• NO (normally open) - załączają obwód alarmowy lub sygnalizacyjny.

W praktyce instalacyjnej urządzenie chroni przed sytuacjami awaryjnymi takimi jak przegrzanie wody w obiegu lub utrata kontroli automatyki kotła. Dla instalatora istotna jest możliwość integracji z dowolną pompą obiegową o mocy zgodnej z parametrami styków - przy obciążeniu 15 A można swobodnie stosować większość standardowych pomp jednofazowych stosowanych w instalacjach domowych i komercyjnych.

Parametry pracy i warunki otoczenia

Pięciostopniowy mechanizm przełączania pozwala na płynną adaptację charakterystyki działania do konkretnej instalacji, choć sama histereza jest stała i wynosi dokładnie 10 K. Różnica między kolejnymi stopniami przełączania mieści się w zakresie 0-2 K, co daje pewien margines elastyczności przy programowaniu punktów zadziałania.

Urządzenie przystosowane jest do pracy ciągłej w warunkach wewnętrznych - IP42 wyklucza montaż na zewnątrz bez dodatkowej osłony, ale wewnątrz rozdzielni czy skrzynki sterowniczej OZE zapewnia wystarczającą ochronę przed pyłem i przypadkowymi zachlapaniami.
