Grzejnikowy zawór odcinający z funkcją opróżniania REGULUX DN10 - brąz niklowany, kątowy 0351-01.000

Dwufunkcyjne zawory odcinające do grzejników

Zawory grzejnikowe REGULUX z nastawą wstępną i funkcją opróżniania służą do podłączania grzejników oraz innych odbiorników końcowych w instalacjach c.o. i klimatyzacyjnych z wymuszonym obiegiem wody. Wersja kątowa DN10 o rozmiarze przyłącza 3/8 cala pozwala na prowadzenie rur w linii ściany - sprawdza się tam, gdzie przestrzeń za grzejnikiem jest ograniczona i instalacja prosta byłaby niepraktyczna.

Korpus wykonano z odpornego na korozję brązu pokrytego niklem - to istotne w instalacjach wodnych, gdzie wilgoć i domieszki chemiczne w medium przyspieszają degradację zwykłego mosiądzu bez powłoki ochronnej.

Funkcje i obsługa

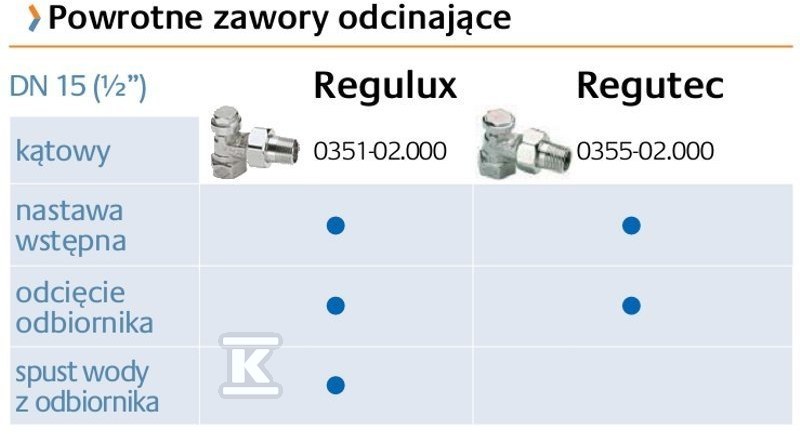

Zawór realizuje cztery podstawowe funkcje:

• Nastawa wstępna - osobny grzybek regulacyjny ustawiany śrubokrętem 4 mm pozwala na precyzyjne zestrojenie przepływu dla danego grzejnika bez użycia termostatycznej głowicy.
• Odcięcie - osobny trzpień zamykający obsługiwany kluczem imbusowym 5 mm umożliwia zamknięcie zaworu bez utraty wcześniej ustawionej nastawy.
• Opróżnianie - odkręcenie dławika kluczem imbusowym 10 mm otwiera drożny kanał do spuszczenia wody z grzejnika.
• Napełnianie - ten sam port służy do ponownego napełnienia po wymianie lub czyszczeniu.

Praca serwisowa przy jednym grzejniku nie wymaga wyłączania całej instalacji ani rozbierania połączeń - wystarczy zamknąć zawór odcinający REGULUX i odprowadzić wodę przez dławik do pojemnika lub węża podłączonego do opcjonalnego przyrządu napełniająco-opróżniającego (nr kat. 0301-00.102, gwint 1/2 cala).

Parametry pracy i kompatybilność

Ciśnienie robocze dopuszczalne wynosi 10 bar, temperatura maksymalna 120°C. Przy zastosowaniu obudowy Design-Line obniża się ona do 90°C, a przy połączeniu zaciskowym - do 110°C. Minimalna temperatura pracy to -10°C, co pozwala na stosowanie zaworu również w systemach chłodniczych.

Wartość Kvs na poziomie 1,31 m3/h oraz zakres nastawy Kv od 0,09 do 1,31 m3/h zapewniają szeroki zakres regulacji przepływu - od bardzo niskiego dla małych grzejników po pełny przepływ dla mocno obciążonych jednostek.

Przyłącze gwintowane wewnętrzne Rp3/8 umożliwia podłączenie bezpośrednio do rury gwintowanej lub - przy użyciu dedykowanych złączek zaciskowych HEIMEIER - do rur:

• miedzianych i ze stali cienkościennej (seria 2201-xx.351, przy ściankach 0,8-1 mm stosuje się tulejki rozporowe),
• wielowarstwowych (seria 1331-xx.351, tylko DN15).

Do rur tworzywowych przeznaczona jest osobna seria złączek (1311-xx.351) również na gwint zewnętrzny G3/4 według DIN EN 16313 (Eurocone).

Wymiary zabudowy są zgodne z normą DIN 3842-1, co gwarantuje pasowanie do standardowych rozet maskujących i przejściówek stosowanych przez większość producentów armatury grzejnikowej.

Materiały i trwałość

Konstrukcja opiera się na czterech głównych elementach:

Element	Materiał
Korpus	Brąz niklowany
Wkładka zaworowa	Mosiądz
Trzpień	Mosiądz
Uszczelnienia	Guma EPDM

Niklowanie powierzchni korpusu oraz wszystkich kształtek połączeniowych poprawia odporność korozyjną i nadaje estetyczny wygląd widocznej części instalacji - szczególnie istotny przy montażu pod rozetami Design-Line dostępnymi jako wyposażenie opcjonalne.

Uszczelnienia EPDM dobrze sprawdzają się w wodzie kotłowej i roztworach glikolowych przy zachowaniu parametrów określonych przez producenta środka (bezazotynowe inhibitory korozji na bazie glikolu etylowego). Należy unikać kontaktu uszczelek z olejami mineralnymi lub smarami je zawierającymi - prowadzi to do ich degradacji.

Medium w instalacji powinno spełniać wymagania wytycznej VDI 2035 dotyczącej zapobiegania osadzaniu kamienia kotłowego i korozji w wodnych systemach grzewczych.

Dla instalacji przemysłowych lub sieci ciepłowniczych obowiązują dodatkowo wytyczne VdTUV 1466/AGFW.
