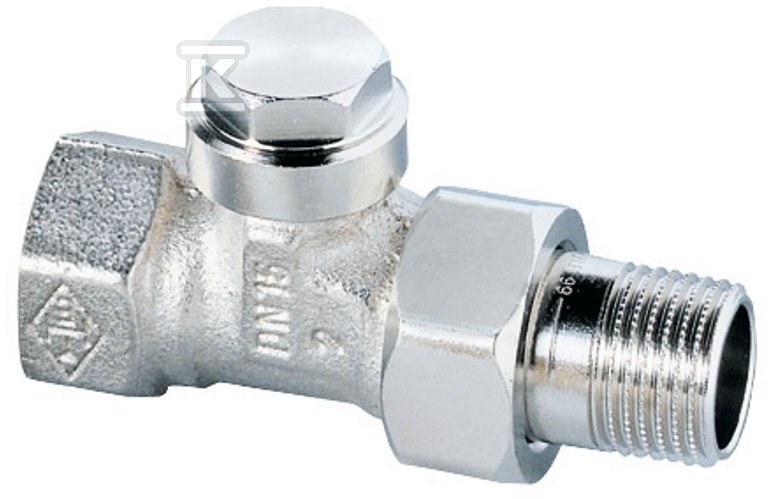

Grzejnikowy zawór odcinający z funkcją opróżniania REGULUX DN10 - brąz niklowany, prosty 0352-01.000

Funkcja odcinania z pamięcią nastawy wstępnej

Zawór grzejnikowy REGULUX w wersji prostej DN10 przeznaczony jest do instalacji centralnego ogrzewania z wymuszonym obiegiem wody oraz systemów klimatyzacyjnych. Jego podstawową zaletą jest funkcja odcinania z pamięcią nastawy wstępnej - każdy grzejnik można zamknąć i zdjąć bez przerywania pracy pozostałych urządzeń w układzie, a po ponownym uruchomieniu zawór automatycznie przywraca wcześniej ustawiony przepływ.

Konstrukcja oparta na podwójnym stożku (zamykającym i regulacyjnym) umożliwia precyzyjne odcinanie oraz drobną regulację hydrauliczną bez ograniczenia skoku. Wartość Kvs wynosząca 1,31 m3/h przy zakresie nastawy 0,09-1,31 m3/h pozwala na dokładne dopasowanie wydatku do potrzeb konkretnego grzejnika - wystarczy śrubokręt 4 mm i wykres nastawy.

Funkcja opróżniania i napełniania realizowana jest przez odkręcenie dławika kluczem imbusowym 10 mm - bez konieczności stosowania specjalnego przyrządu (ten jest dostępny jako osprzęt). Koniec węża spustowego musi znajdować się poniżej poziomu grzejnika.

Materiały i wykończenie

Korpus zaworu wykonano z odpornego na korozję brązu, co eliminuje problematyczne zjawisko odcynkowania spotykane w tańszych mosiężnych odpowiednikach. Powierzchnia korpusu oraz kształtek połączeniowych jest niklowana - zapewnia to trwałą ochronę antykorozyjną oraz estetyczny wygląd nawet po latach eksploatacji.

Wnętrze zaworu tworzą wkładka mosiężna, trzpienie mosiężne oraz uszczelnienia z EPDM, które sprawdzają się w typowych warunkach instalacji grzewczych. Producent zastrzega jednak, że oleje mineralne i smary zawierające oleje mineralne mogą uszkadzać uszczelnienia EPDM - należy więc unikać ich obecności w medium.

Przyłącza i kompatybilność

Wersja prosta DN10 z gwintem wewnętrznym Rp 3/8" przewidziana jest do podłączenia rur gwintowanych lub - przy użyciu dedykowanych złączek zaciskowych HEIMEIER (oznaczonych np. 15 THE) - do rur:

• miedzianych i ze stali precyzyjnej,
• wielowarstwowych (tylko DN15).

Do rur tworzywowych stosuje się wersję z gwintem zewnętrznym G3/4 w połączeniu z odpowiednią złączką.

Wymiary zabudowy są zgodne z DIN 3842 część 1, co gwarantuje kompatybilność z większością armatury dostępnej na rynku.

Parametry pracy i obsługa serwisowa

Maksymalna temperatura robocza wynosi +120°C, przy czym przy montażu z obudową spada do +90°C, a z połączeniem zaciskowym do +110°C. Minimalna temperatura pracy to -10°C. Ciśnienie robocze klasy PN 10 pozwala na bezpieczną eksploatację w standardowych instalacjach domowych i komercyjnych.

Obsługa wymaga klucza płaskiego SW19 do kołpaka oraz klucza imbusowego 5 mm do zamykania zaworu i 10 mm do dławika. Moment dokręcenia dławika po opróżnianiu wynosi około 6-8 Nm.

Narzędzia do zaprasowywania stosowane przy połączeniach tego typu są kompatybilne ze standardowymi szczękami dostępnymi na rynku, co eliminuje konieczność zakupu kosztownych akcesoriów dedykowanych.

Medium robocze powinno spełniać wymagania wytycznej VDI 2035 dotyczącej zapobiegania kamieniowi kotłowemu i korozji w wodnych instalacjach grzewczych.
