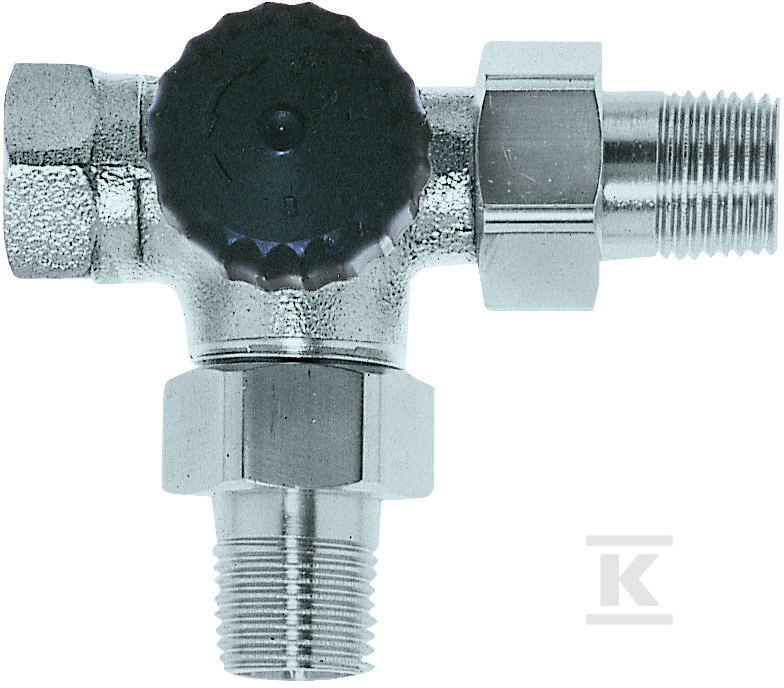

Zawór termostatyczny trójdrogowy DN15 niklowany, kapa czarna, śrubunek, przyłącze lewe 4151-02.000

Zastosowanie w instalacjach c.o.

Trójdrogowy zawór termostatyczny z obejściem sprawdza się w jedno- i dwururowych instalacjach centralnego ogrzewania z obiegiem wymuszonym. W dwururowych systemach pompowych stanowi standardowe rozwiązanie regulacyjne - montuje się go na grzejniku, a do gwintu M30×1,5 podłącza termostatyczną głowicę lub siłownik.

Przy równoczesnym zamknięciu większości zaworów w instalacji powstaje dodatkowe ciśnienie różnicowe - to naturalne zjawisko w pompowych układach grzewczych. Zawór trójdrogowy radzi sobie z tym automatycznie: gdy blokuje przepływ na zasilaniu grzejnika, obejście (bypass) otwiera się całkowicie i cały strumień wraca na powrót. Ciśnienie w systemie pozostaje niemal stałe, a pompa nie pracuje na sucho ani nie jest nadmiernie obciążana.

W jednorurowych instalacjach pompowych dostępna jest opcja modernizacji - wystarczy dokupić odpowiednie termostatyczne górne części do przeróbki.

Budowa i wykonanie

Korpus wykonano z rotgussu - stopu brązu odpornego na korozję i wolnego od cynku, co eliminuje ryzyko korozji cynkowej wewnątrz zaworu. To istotne w instalacjach, gdzie krąży woda o zmiennych parametrach jakościowych.

Wał wykonano ze stali nierdzewnej, a uszczelnienie stanowi podwójny pierścień O-ring. Zewnętrzny O-ring można wymienić bez konieczności opróżniania całej instalacji - wystarczy odkręcić nakrętkę kołpakową i założyć nowy uszczelniacz na miejscu.

Przyłącze lewe oznacza, że bypass znajduje się po lewej stronie patrząc od strony zasilania - należy to uwzględnić przy doborze kierunku podłączenia rur.

Niklowana powierzchnia zewnętrzna poprawia estetykę widocznych połączeń i stanowi dodatkową barierę antykorozyjną.

Parametry pracy i kompatybilność

Zawór pracuje w zakresie temperatur 0-120°C przy ciśnieniu nominalnym PN 10. Współczynnik Kvs wynoszący 1,45 określa przepustowość przy pełnym otwarciu obejścia - wystarczającą dla utrzymania cyrkulacji nawet przy zamkniętych głównych torach przepływu.

Do prawidłowego działania bypassu potrzebne jest odpowiednie T-trójnika obejściowego montowane na powrocie grzejnika - umożliwia on połączenie obejścia zaworu z obiegiem powrotnym.

Gwinty zewnętrzne G1/2 (DN 15) pasują do standardowych rur gwintowanych oraz w połączeniu z klemowymi złączkami do rur miedzianych, stalowych precyzyjnych i wielowarstwowych. Śrubunki są dołączone do zestawu - nie trzeba dokupywać osobno.

Maksymalna temperatura pracy z zamontowaną kołpakową osłoną lub siłownikiem wynosi 100°C - wynika to z ograniczeń samego elementu regulacyjnego montowanego na zaworze.
