Zestaw do ogrzewania podłogowego do 160m2 9690-04.000

Regulacja temperatury w systemach mieszanych

Zestaw regulacyjny ogrzewania podłogowego marki IMI Heimeier umożliwia połączenie instalacji ogrzewania płaszczyznowego z tradycyjnym układem grzejnikowym pracującym na wyższych parametrach temperaturowych - na przykład przy zasilaniu 80/60°C. Dzięki mechanizmowi podmieszania czynnika powrotnego zestaw obniża temperaturę wody trafiającej do pętli podłogowych, utrzymując ją na stałym poziomie w wymaganym zakresie proporcjonalności.

Zasada działania opiera się na zmieszaniu wody grzewczej ze źródła ciepła z wodą powracającą z obiegu przez bypass. Głowica termostatyczna z czujnikiem przylgowym montowanym na rurze wykrywa zmiany temperatury zasilania i odpowiednio koryguje pracę zaworu termostatycznego. Dodatkowo elektryczny termostat przylgowy pełni funkcję zabezpieczenia przed przekroczeniem maksymalnej dopuszczalnej temperatury - gdy zadana wartość zostanie przekroczona, termostat wyłącza pompę obiegową ogrzewania podłogowego.

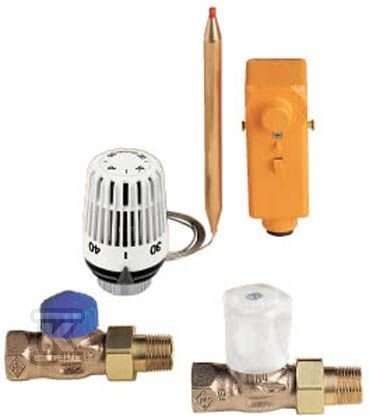

Elementy zestawu i ich parametry

W skład zestawu wchodzą cztery wzajemnie dopasowane komponenty:

• Zawór termostatyczny DN 25 (1"), w wykonaniu przelotowym, wykonany z rotguzu niklowanego - obsługuje przepływ dla powierzchni do 160 m2.
• Głowica termostatyczna K z czujnikiem przylgowym - zakres nastawy 20-50°C, merkzahl w postaci cyfr 20-30-40-50, wyposażona w 2-metrowe kapilara.
• Zawór ręczny Mikrotherm DN 32 (11/4"), przelotowy, rotguz niklowany - montowany na bypasie i służy do ręcznego dozowania udziału wody powrotnej.
• Elektryczny termostat przylgowy - zakres regulacji 10-90°C, zasilanie 230 V / 15 A, z ukrytym pokrętłem nastawy temperatury.

Producent oferuje cztery wielkości zestawów dobieranych do powierzchni podłogi: do 45 m2, 85 m2, 120 m2 i 160 m2. Zestaw czwarty (9690-04.000) przeznaczony jest dla największych instalacji tego typu.

Montaż i uruchomienie

Regulację zestawu przeprowadza się przy nominalnej temperaturze zasilania z kotła. W pierwszym kroku należy całkowicie otworzyć zawór na bypasie i ustawić głowicę termostatyczną na żądaną temperaturę zasilania ogrzewania podłogowego. Jeśli ta temperatura nie jest osiągana - zawór na bypasie stopniowo zamyka się aż do uzyskania wymaganej wartości.

Brak możliwości osiągnięcia prawidłowej temperatury może wynikać z kilku przyczyn: zbyt niskiej temperatury na wyjściu z kotła względem założeń projektowych, nadmiernego otwarcia zaworu bypasowego lub niewłaściwej nastawy termostatu przylgowego (poniżej wartości ustawionej na głowicy). W tym ostatnim przypadku termostat będzie wyłączał pompę przedwcześnie.

Instalacja musi być przeprowadzona przez uprawnione osoby zgodnie z obowiązującymi normami i wytycznymi producenta. Dla zachowania gwarancji oraz bezpiecznej eksploatacji zaleca się regularne przeglądy techniczne wykonywane przez Fachkräfte w odstępach określonych przez producenta.

Warunki pracy i kompatybilność medium

Zawór termostatyczny pracuje przy dopuszczalnej temperaturze medium do 120°C i ciśnieniu roboczym do 10 bar. Maksymalna dopuszczalna różnica ciśnienia przy zamkniętym zaworze wynosi 0,25 bar (dla DN 25), co należy uwzględnić przy projektowaniu instalacji i doborze pompy obiegowej.

Skład medium grzewczego powinien odpowiadać wytycznej VDI 2035 dotyczącej zapobiegania uszkodzeniom i osadzaniu kamienia kotłowego w wodnych systemach centralnego ogrzewania. Oleje mineralne oraz smary zawierające oleje mineralne mogą prowadzić do uszkodzenia uszczelnień EPDM - ich obecność w medium jest niedopuszczalna. W przypadku stosowania bezazotynowych środków niezamarzających na bazie glikolu etylowego należy zweryfikować w dokumentacji producenta odpowiednie dane dotyczące koncentracji poszczególnych dodatków.

Produkty IMI Heimeier charakteryzują się pełną kompatybilnością z pozostałymi rozwiązaniami dostępnymi na rynku - zarówno pod względem wymiarowym, jak i funkcjonalnym.
