Króciec pomiarowy do STAP 52265205

Akcesorium pomiarowe ułatwiające równoważenie instalacji z regulatorami STAP

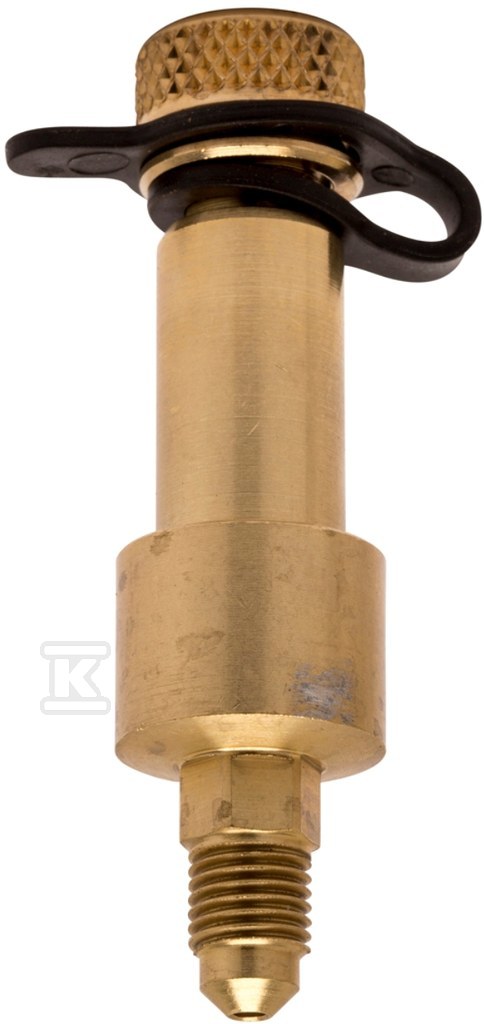

Króciec pomiarowy 52 265-205 to samouszczelniające się przyłącze przeznaczone do regulatorów różnicy ciśnienia STAP firmy IMI TA. Pozwala na wprowadzenie sondy pomiarowej bez spuszczania czynnika z instalacji i bez utraty szczelności. Rozwiązanie upraszcza procedurę równoważenia hydraulicznego, zwiększa dokładność odczytów i umożliwia szybką diagnostykę pracy obwodu w systemach grzewczych i chłodniczych.

Budowa i zasada działania

Króciec ma konstrukcję samouszczelniającą. Po odkręceniu kapturka sonda wchodzi przez uszczelnienie, a po jej wyjęciu otwór zamyka się automatycznie. Dzięki temu pomiar ciśnienia można wykonać w czasie pracy instalacji, bez konieczności odcinania przepływu. W dokumentacji producenta króciec wskazywany jest jako element akcesoryjny, który może zostać podłączony do odpowietrzenia regulatora, gdy zawór STAF lub STAD znajduje się poza zasięgiem igieł pomiarowych urządzenia do pomiaru różnicy ciśnień.

W praktyce instalacyjnej króciec pozwala na:

• szybkie sprawdzenie ciśnienia po stronie wysokiego i niskiego bez demontażu armatury,
• diagnostykę membrany regulatora poprzez dostęp do odpowietrzenia.

Zastosowanie i kompatybilność

Króciec 52 265-205 jest stosowany z regulatorami STAP w instalacjach grzewczych i chłodniczych, gdzie wymagane jest utrzymanie stałego nastawialnego ciśnienia różnicowego. Współpracuje z obiema rodzinami STAP - gwintowanymi DN 15-50 oraz kołnierzowymi DN 65-100. Dzięki temu może być wykorzystywany zarówno w małych obwodach grzewczych, jak i w większych instalacjach centralnego ogrzewania i chłodzenia.

Producent podaje zakres temperaturowy króćców pomiarowych do 120 °C w pracy ciągłej, chwilowo do 150 °C. W danych ETIM dla tego elementu wskazana jest średnica 15 mm. Króciec nie wymaga zasilania elektrycznego.

Montaż i warunki pracy

Montaż odbywa się w miejscu przewidzianym na akcesoria pomiarowe regulatora STAP. Po odkręceniu kapturka sonda wprowadzana jest bezpośrednio przez samouszczelniający otwór. Po zakończeniu pomiaru kapturek jest zakręcany, przywracając szczelność.

Króciec sprawdza się w sytuacjach, gdy:

• potrzebny jest pomiar różnicy ciśnień bez rozbierania armatury,
• zawór pomiarowy STAF / STAD jest oddalony i pomiar przez rurkę impulsową jest niewygodny,
• instalacja wymaga okresowej weryfikacji nastawy ?pL regulatora STAP.

Rozwiązanie jest przeznaczone do pracy z wodą, płynami neutralnymi oraz mieszaninami wody i glikolu stosowanymi w instalacjach grzewczo-chłodniczych.
