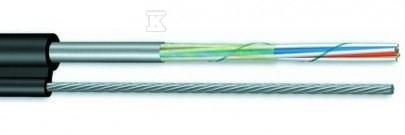

Kabel telekomunikacyjny XzTKMXpwn 25x4x0,5 G-100743

Kabel czwórkowy samonośny do budowy sieci telekomunikacyjnych miejscowych

Kabel przeznaczony jest do telekomunikacyjnych sieci miejscowych realizowanych w formie napowietrznej. Dzięki stalowej lince nośnej może być podwieszany na podporach drewnianych lub żelbetowych bez konieczności stosowania dodatkowych konstrukcji wsporczych. Powłoka zewnętrzna z polietylenu jest odporna na promieniowanie UV i warunki atmosferyczne, co pozwala na długotrwałą pracę na zewnątrz.

Wykonanie pęczkowe zapewnia 25 czwórek, czyli 100 żył miedzianych jednodrutowych o znamionowym przekroju 0,5 mm2. Całość ma czarną powłokę i zbliżoną do 29 mm średnicę zewnętrzną, przy masie rzędu ok. 440 kg/km. Konfekcjonowanie do cięcia umożliwia dopasowanie długości na etapie montażu.

Budowa i materiały

Rdzeń tworzą miedziane żyły jednodrutowe. Izolacja każdej pary to polietylen piankowy z cienką warstwą polietylenu jednorodnego, co ogranicza tłumienie i poprawia parametry transmisyjne. Pęczki są wypełnione żelem hydrofobowym, który zabezpiecza przed wnikaniem wilgoci w przypadku uszkodzenia powłoki.

Wewnątrz znajduje się zapora przeciwwilgociowa z taśmy aluminiowej i kopolimeru etylenu, a na zewnątrz czarna powłoka polietylenowa z zaporą przeciwwilgociową. Konstrukcja samonośna zawiera stalową linkę nośną, dzięki której kabel utrzymuje się na wysokości bez dodatkowych linek.

Zastosowanie i warunki eksploatacji

Kabel jest projektowany do budowy sieci miejscowych poprzez podwieszanie na słupach. Sprawdzi się w rozbudowie infrastruktury telekomunikacyjnej w terenie otwartym, gdzie wymagana jest odporność na warunki atmosferyczne i mechaniczne obciążenia związane z rozpięciem.

Zakres temperatury pracy wynosi od -30°C do +70°C, a zakres temperatury instalacji od -10°C do +50°C. Transport jest dopuszczalny w przedziale -30°C do +70°C. Minimalny promień gięcia to 10 x średnica zewnętrzna, co ułatwia prowadzenie kabla na podporach i w punktach zwisu. Powłoka czarna ogranicza nagrzewanie i zapewnia trwałość w ekspozycji słonecznej.

Zgodność z normami i bezpieczeństwo pożarowe

Produkt jest wytwarzany zgodnie z normami PN-92/T-90335, PN-92/T-90336 oraz ZN-96/TP S.A.-029. Zharmonizowana specyfikacja techniczna to EN 50575:2014 + A1:2016, a deklaracja właściwości użytkowych nosi numer DoP-17-2142-00.

Klasa reakcji na ogień wg EN 13501-6 to Fca. Parametry emisji dymu, wytwarzania płonących kropel/cząstek oraz kwasowości nie są deklarowane w ramach tej klasyfikacji. Oznaczenie XzTKMXpwn wskazuje na kabel telekomunikacyjny miejscowy pęczkowy z izolacją polietylenową piankową i jednolitą, w powłoce polietylenowej z zaporą przeciwwilgociową, wypełniony żelem i samonośny.
