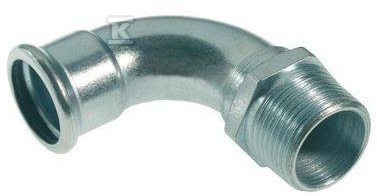

Kolano 90° GZ Steel Sprinkler - 28 R1" 1511070001

Stalowe kolano z gwintem do instalacji przeciwpożarowych

Element obrotowy o kącie 90° przeznaczony do budowy instalacji tryskaczowych i hydrantowych w systemie KAN-therm Steel Sprinkler. Łączy stronę prasowaną (mufa zaciskowa) z gwintem zewnętrznym gazowym stożkowym BSPT-R w standardzie ISO 7-1 / EN 10226-1 - co pozwala na bezpośrednie podłączenie armatury, zaworów lub odgałęzień gwintowanych bez dodatkowych przejściówek.

Konstrukcja i technologia połączeń

Korpus wykonany ze stali węglowej pokrytej cynkiem metodą Fe/Zn88, co zapewnia grubość powłoki w przedziale 8-15 µm. To standardowe zabezpieczenie antykorozyjne dla instalacji wodnych - skuteczne w warunkach zamkniętej obudowy, typowych dla systemów tryskaczowych.

Strona prasowana wyposażona jest w uszczelnienie typu O-ring oraz funkcję kontrolowanego przecieku LBP (Leak Before Press). Oznacza to, że przy niedostatecznie wykonanym zaciśnięciu element przepuszcza wodę - instalator od razu widzi, że połączenie wymaga powtórnego zaciśnięcia. W praktyce eliminuje to ryzyko ukrytego nieszczelnego złącza po zamknięciu puszki rozdzielczej czy zabudowaniu rury.

Gwint stożkowy BSPT-R umożliwia szczelne połączenie gwintowane nawet bez dodatkowego uszczelnienia taśmą - kształt stożkowy sam w sobie zapewnia mikroszczelność na styku gwintów.

Zastosowanie w systemie przeciwpożarowym

System KAN-therm Steel Sprinkler obejmuje średnice Ř 22-108 mm i jest dedykowany do:

• instalacji tryskaczowych (sprinkler),
• instalacji hydrantowych (hydrant),
• wody pitnej, centralnego ogrzewania, chłodzenia,
• mediów technologicznych, sprężonego powietrza i gazów technicznych.

Kolano GZ o średnicy 28 R1" sprawdza się tam, gdzie trasa rurociągu wymaga zmiany kierunku o 90° z jednoczesnym przejściem na połączenie gwintowane - typowo przy podłączeniach rozdzielaczy, zaworów odcinających lub punktów pomiarowych.

Połączenie wykonuje się za pomocą szczęk M-profil lub HP Snap On - odpowiednio dobranych do średnicy rury. Dla Ř108 mm konieczne jest dwukrotne zaciśnięcie: najpierw adapterem ZB221 (pierwszy punkt), następnie adapterem ZB222 (drugi punkt).

Zalety użytkowe

• Weryfikacja szczelności przed zamknięciem - funkcja LBP sygnalizuje niedociśnięte połączenie,
• Odporność korozyjna - cynkowanie Fe/Zn88 wystarczające w zamkniętych instalacjach wodnych,
• Szybki montaż - połączenie prasowane nie wymaga spawania ani gwintowania na miejscu,
• Uniwersalność gwintu BSPT-R - kompatybilność z powszechnie stosowaną armaturą gwintowaną,
• Pełna gama wymiarowa systemu - możliwość projektowania spójnej instalacji od Ř22 do Ř108 mm bez mieszania technologii.
