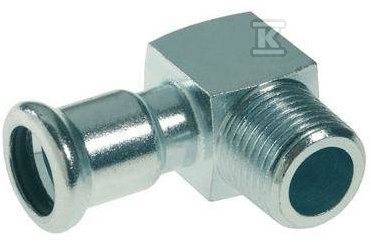

Kolano 90° krótkie GZ Steel Sprinkler - 22 R3/4" 1511070005

Kształtka zaprasowywana do instalacji przeciwpożarowych

Kolano kątowe o kącie 90° w wersji krótkiej przeznaczone jest do budowy instalacji tryskaczowych i węży pożarowych w ramach systemu KAN-therm Steel Sprinkler. Łączy w sobie dwa typy połączeń: zaprasowywaną mufę o średnicy 22 mm oraz gwint zewnętrzny gazowy stożkowy BSPT-R (ISO 7-1 / EN 10226-1) o rozmiarze R3/4", co pozwala na tworzenie odgałęzień i załamań trasy rurociągu z jednoczesnym podłączeniem elementów gwintowanych - zaworów, głowic tryskaczowych czy przyłączy.

Konstrukcja i funkcja kontrolowanego przecieku LBP

Element wykonany jest ze stali niestopowej cynkowanej ogniowo (powłoka Fe/Zn88 o grubości 8-15 µm), co zapewnia odporność na korozję w warunkach typowych dla instalacji wewnętrznych. Uszczelnienie stanowi O-ring z EPDM - materiał odporny na wodę i typowe środki ppoż.

Kluczową cechą jest funkcja LBP (Leak Before Press) - przed prawidłowym zapressowaniem połączenie przepuszcza medium pod ciśnieniem, co umożliwia wykrycie niezaprasowanych złączy podczas próby ciśnieniowej jeszcze przed oddaniem instalacji do użytku. To znacząco redukuje ryzyko przeoczenia nieszczelności na etapie montażu.

Zastosowanie i kompatybilność

Jako element systemu Steel Sprinkler, kolano dedykowane jest do rurociągów tryskaczowych w obiektach przemysłowych, magazynowych i użyteczności publicznej. System obejmuje średnice od 12 do 108 mm, a całość składa się z rur precyzyjnych oraz pełnej gamy kształtek - kolan, trójników, muf i złączek.

Montaż wymaga użycia prasowanych profili M-profesjonalnych dedykowanych dla średnic stalowych - np. szczypiec Novopress serii ACO203XL lub ACO403 z odpowiednimi adapterami dla większych wymiarów. Zapressowanie musi być wykonane zgodnie z wytycznymi producenta systemu, aby połączenie uzyskało pełną szczelność i nośność.

Parametry gwintu BSPT-R w rozmiarze R3/4" odpowiadają standardom stosowanym w instalacjach pożarowych, co zapewnia kompatybilność z powszechnie dostępnymi armaturami i głowicami tryskaczowymi o tym samym przyłączu.
