Kolano 90° krótkie GW Steel - 22 Rp1/2" 1509069012

Zmiana kierunku instalacji w wersji kompaktowej

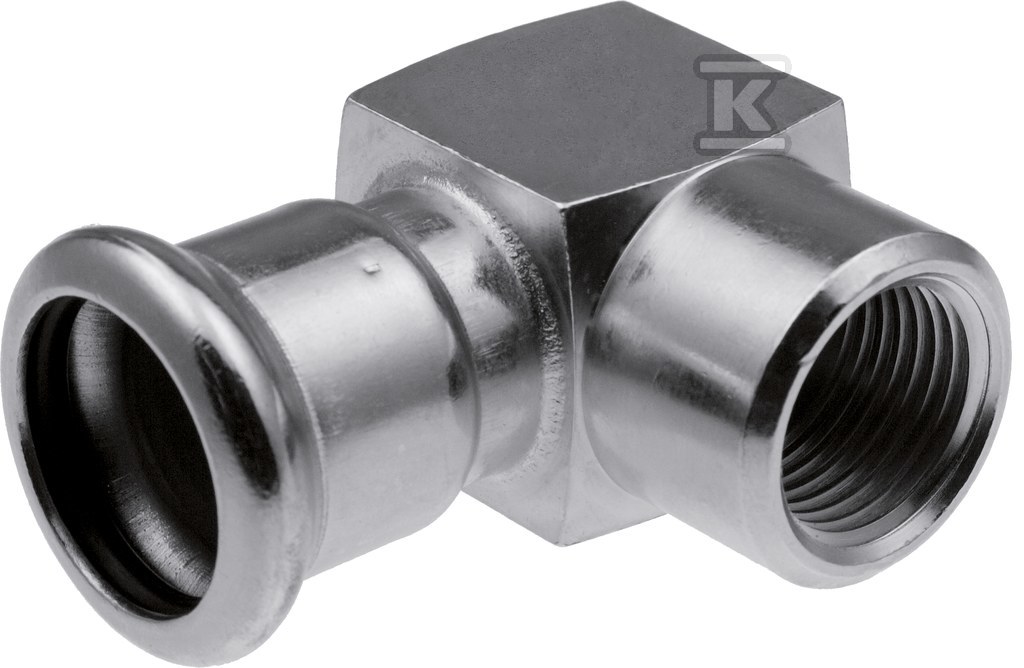

Kolano krótkie GW Steel to element zaprasowywany przeznaczony do zmiany kierunku rurociągu o 90° w instalacjach wykonanych w systemie KAN-therm Steel. Wyróżnia się skróconą konstrukcją - całkowita długość wynosi zaledwie 59 mm, co pozwala na prowadzenie przewodów w ograniczonych przestrzeniach, gdzie standardowe kolano by się nie zmieściło.

Połączenie strony rury stanowi mufa zaciskowa o średnicy zewnętrznej 22 mm (DN20), z długością roboczą 23,5 mm. Strona gwintowana to gwint wewnętrzny gazowy stożkowy BSPT-Rc w rozmiarze Rp1/2", z długością roboczą 16 mm. Taka kombinacja umożliwia podłączenie zarówno rur stalowych systemowych, jak i elementów gwintowanych - armatury, zaworów czy urządzeń grzewczych.

System KAN-therm Steel i technologia zaprasowywania

Kształtka należy do pełnego asortymentu systemu KAN-therm Steel, obejmującego rury i złączki w zakresie średnic 12-108 mm. Całość wykonana jest ze stali węglowej ocynkowanej metodą Fe/Zn88 - warstwa cynku ma grubość 8-15 µm, co zapewnia podstawową ochronę antykorozyjną w instalacjach wewnętrznych.

Uszczelnienie stanowi O-ring z kauczuku EPDM (etylen-propylen-dien), zamontowany fabrycznie w mufie zaciskowej. Złączka wyposażona jest w funkcję LBP (Leak Before Press) - jeśli podczas montażu zapomni się wykonać zaprasowanie, niezamontowany element będzie przeciekać przy próbie napełnienia instalacji. To praktyczne zabezpieczenie przed błędami wykonawczymi.

Montaż wymaga użycia narzędzi prasujących z odpowiednim profilem szczęk - dla średnic do 54 mm dostępne są narzędzia Novopress ze szczękami o profilu HP lub M.

Parametry pracy i kompatybilność

Kolano krótkie GW przeznaczone jest do instalacji wodnych (w tym wody pitnej) oraz innych mediów nieagresywnych dla materiału kształtki i uszczelki EPDM. Ciśnienie robocze zależy od zastosowanych narzędzi: przy profilu HP maksymalnie 25 bar (tylko dla średnic 12-54 mm i instalacji napełnionych wodą), przy profilu M - do 16 bar dla całego zakresu wymiarowego.

Gwint Rp1/2" odpowiada normom ISO 7-1 / EN 10226-1, co gwarantuje zgodność z powszechnie stosowanymi gwintami gazowymi w instalacjach CO, wentylacyjnych i przemysłowych.

Produkt dostępny jest również w innych rozmiarach - obok wariantu 22 Rp1/2" znajdziesz kolana krótkie GW o średnicach 28 Rp1/2" oraz 35 Rp1/2", co pozwala dobrać element do konkretnej średnicy rury w projekcie.
