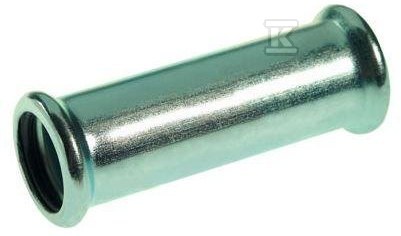

Mufa przesuwna Steel Sprinkler - 22 1511080001

Zastosowanie i funkcja w instalacjach przeciwpożarowych

Mufa przesuwna Steel Sprinkler o średnicy 22 mm to kluczowy element systemu rurociągów stalowych dedykowanych do instalacji tryskaczowych. Jej głównym zadaniem jest łączenie rur stalowych w sposób, który pozwala na ich swobodne przesuwanie w osi podłużnej przed ostatecznym zaprasowaniem. Taka konstrukcja jest nieoceniona podczas montażu, gdy konieczne jest skompensowanie niewielkich niedokładności w wymiarach rur lub dopasowanie się do istniejącej geometrii instalacji bez konieczności cięcia elementów "na milimetr". Dzięki temu instalatorzy zyskują znaczną elastyczność, a ryzyko błędów przy łączeniu sztywnych odcinków spada do minimum.

Element wykonany jest z ocynkowanej stali (Fe/Zn88), co zapewnia mu odporność na korozję w środowisku wilgotnym, typowym dla pomieszczeń technicznych lub magazynowych, gdzie często montuje się systemy gaśnicze. Grubość warstwy cynku wynosi od 8 do 15 µm, co gwarantuje długotrwałą ochronę metalu przed rdzewieniem przez cały okres eksploatacji instalacji. Uszczelnienie opiera się na wysokiej jakości pierścieniu typu O-ring, który zapewnia szczelność połączenia jeszcze przed momentem jego trwałego zablokowania.

Bezpieczeństwo montażu i funkcja LBP

Jedną z najważniejszych cech tej mufy jest wbudowana funkcja LBP (Leak Before Press). Jest to system sygnalizacji kontrolowanego przecieku, który działa na zasadzie prostego mechanizmu fizycznego. Jeśli instalator zapomni zaprasować połączenia lub zrobi to niepoprawnie, uszczelka O-ring nie zostanie dociśnięta w pełni, co pozwoli wodzie (lub medium testowemu) na kontrolowany przeciek przez specjalny otwór w korpusie mufy.

Dzięki temu rozwiązaniu:

• Unikamy ukrytych awarii: Przed uruchomieniem instalacji można łatwo sprawdzić szczelność każdego pojedynczego połączenia bez konieczności rozbierania całej sieci.
• Zwiększamy bezpieczeństwo: System sygnalizuje błędy montażowe natychmiast po napełnieniu instalacji wodą, zanim nastąpi jej pełne ciśnienie robocze.
• Skracamy czas odbioru: Inspektorzy mogą szybko zweryfikować poprawność wykonania pracy, co przyspiesza proces odbioru technicznego całej instalacji przeciwpożarowej.

Montaż odbywa się przy użyciu standardowych zaciskarek dedykowanych do systemu KAN-therm Steel. Proces jest szybki i nie wymaga stosowania otwartego ognia ani spawania, co jest kluczowe w obiektach wykończonych lub podczas prac remontowych w budynkach wielorodzinnych i biurowych. Po zaprasowaniu połączenie staje się trwałe i sztywne, zdolne do pracy pod wysokim ciśnieniem (do 25 bar) oraz temperaturą do 200°C.

Konstrukcja materiałowa i warunki pracy

Kluczowe dla niezawodności tego elementu są materiały użyte do jego produkcji oraz specyfika montażu. Korpus wykonany został ze stali ocynkowanej (Fe/Zn88) z warstwą cynku o grubości 8–15 µm, co zapewnia odporność na korozję w trudnych warunkach środowiskowych. Połączenie realizowane jest metodą zaprasowywania przy użyciu dedykowanych zaciskarek, eliminując potrzebę stosowania gwintów czy spawania.

W praktyce oznacza to, że mufa charakteryzuje się prostym kształtem przeznaczonym do łączenia rur w linii prostej z możliwością przesuwania osiowego przed dociskiem. Dzięki zastosowaniu pierścienia typu O-ring uszczelnienie działa już przed zaprasowaniem dzięki funkcji LBP. Produkt sprawdza się zarówno w instalacjach tryskaczowych, jak i zamkniętych obwodach ciśnieniowych (np. CO), pracując przy ciśnieniu roboczym do 25 bar i temperaturze do 200°C – nawet w systemach wymagających wysokiej odporności termicznej i ciśnieniowej. Taka budowa sprawia, że mufa jest idealnym wyborem zarówno dla nowych instalacji gaśniczych, jak i przy modernizacjach istniejących sieci rurociągów stalowych, gdzie precyzja i bezpieczeństwo są priorytetem.
