Redukcja nyplowa Inox Sprinkler - 108/88.9 1611220002

Kształtki zaprasowywane do dużych średnic rur

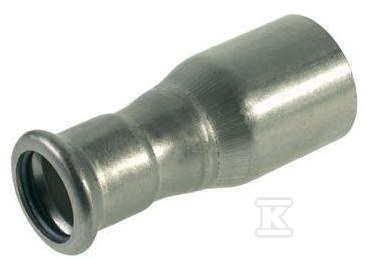

Redukcja nyplowa ze stali nierdzewnej o wymiarach 108/88,9 mm należy do systemu KAN-therm Inox Sprinkler - linii elementów ze stali austenitycznej przeznaczonych do budowy instalacji tryskaczowych i przeciwpożarowych. Kształtka ta umożliwia połączenie rury o średnicy zewnętrznej 108 mm z mniejszą rurą 88,9 mm w jednym fabrycznie wykonanym elemencie, co eliminuje konieczność stosowania dodatkowych przejściówek czy złączek pośrednich.

Konstrukcja typu nyplowego (mufa + końcówka wciskowa) pozwala na wsunięcie rury od strony końcówki wciskowej i zaciśnięcie jej w mufie zaciskowej - całość uszczelniana jest fabrycznie zamontowanym pierścieniem O-ring.

Funkcja kontrolowanego przecieku LBP

Technologia LBP (Leak Before Press) to rozwiązanie spotykane w całym systemie KAN-therm Inox Sprinkler - podczas montażu, gdy złączka nie została jeszcze zaprasowana, medium przepływa przez szczelinę technologiczną i wydostaje się na zewnątrz, sygnalizując niezaprasowane połączenie. Dla instalatora oznacza to pewność, że żadne połączenie nie zostało pominięte podczas próby ciśnieniowej lub przed oddaniem instalacji do użytku.

Uszczelnienie stanowi pierścień O-ring EPDM - materiał odporny na wodę, glikole i typowe czynniki stosowane w instalacjach ppoż.

Materiał i odporność korozyjna

Kształtka wykonana jest ze stali nierdzewnej 1.4404 (AISI 316L), czyli stali austenitycznej o obniżonej zawartości węgla. Gatunek ten wyróżnia się podwyższoną odpornością na korozję w porównaniu ze standardową stalą nierdzewną - ma to znaczenie szczególnie w instalacjach wodnych, gdzie stale austenityczne pracują w kontakcie z wodą przez dziesięciolecia.

Stal 1.4404 dobrze znosi warunki panujące w typowych instalacjach tryskaczowych - zarówno te wewnątrzbudynkowe, jak i te prowadzone w pomieszczeniach technicznych o podwyższonej wilgotności.

Zastosowanie w instalacjach przeciwpożarowych

System KAN-therm Inox Sprinkler oparty na połączeniach zaprasowywanych pozwala na szybki i pewien montaż całej sieci rurociągów tryskaczowych bez konieczności spawania czy gwintowania na placu budowy. Redukcja nyplowa 108/88,9 mm sprawdza się tam, gdzie projekt wymaga zmiany średnicy przewodu - typowo przy odejściach od rozdzielaczy, przy podłączeniach armatury lub przy przejściach między sekcjami instalacji o różnych parametrach przepływowych.

Zakres dostępnych redukcji w systemie obejmuje średnice od 28/22 mm aż po 108/88,9 mm, co pozwala dobrać odpowiedni element do niemal każdej konfiguracji instalacji tryskaczowej.

Montaż kształtek zaprasowywanych wymaga użycia narzędzi dedykowanych systemowi - charakterystyczny profil zacisku „M" oraz dedykowane adaptery do pras promieniowych dla dużych średnic.
