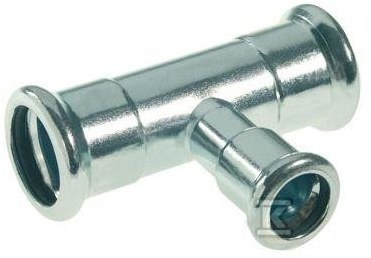

Trójnik redukcyjny Steel Sprinkler - 108/88.9/108 1511260006

Konstrukcja i materiały

Trójnik redukcyjny o wymiarach 108/88,9/108 mm wykonany jest ze stali ocynkowanej metodą cynkowania ogniowego (powłoka Fe/Zn88 o grubości 8-15 µm). Taka warstwa cynku skutecznie zabezpiecza element przed korozją - istotna cecha w instalacjach przeciwpożarowych, które często pracują w wilgotnych pomieszczeniach technicznych lub w pobliżu stref zagrożonych wodą.

Wszystkie trzy połączenia mają formę mufy zaciskowej, co oznacza gotowość do wykonania połączenia zaprasowywanego bez konieczności dodatkowej obróbki końców rur.

Uszczelnienie i funkcja LBP

W miejscach połączeń osadzono uszczelkę typu O-ring z EPDM - elastomer odporny na wysoką temperaturę i starzenie, powszechnie stosowany w instalacjach wodnych i tryskaczowych. Trójnik wyposażono w funkcję LBP (Leak Before Press), czyli kontrolowanego przecieku przed zaprasowaniem. Jeśli technik zapomni wykonać połączenie lub wykona je nieprawidłowo, niezaprasowane miejsce zacznie przeciekać już przy niskim ciśnieniu próbnym - zanim instalacja zostanie oddana do użytku. To eliminuje ryzyko ukrytego błędu montażowego, który w systemie tryskaczowym mógłby mieć tragiczne konsekwencje.

Zastosowanie i kompatybilność systemowa

Trójnik należy do systemu KAN-therm Steel Sprinkler - kompletnej linii kształtek i rur stalowych przeznaczonych do budowy instalacji tryskaczowych (sprinklerowych). Średnica 108 mm po stronie głównej oraz 88,9 mm na odgałęzieniu redukcyjnym odpowiada typowym rozmiarom przewodów zbiorczych w większych obiektach: halach magazynowych, centrach logistycznych, biurowcach i obiektach przemysłowych.

Kształtka pasuje do rur stalowych ze stali nierdzewnej 1.4401 dostępnych w tym samym systemie (np. rury 108×2,0 mm w prętach 6 m). Do prawidłowego wykonania połączeń wymagana jest odpowiednia prasownica z adapterami - dla średnicy 108 mm stosuje się dwa osobne adaptery do kolejnych obwodów zaprasowania.

Montaż i warunki pracy

Połączenia zaprasowywane nie wymagają gwintowania ani spawania - montaż polega na nasunięciu kształtki na oczyszczoną i sfazowaną końcówkę rury oraz wykonaniu zacisku szczękami prasownicy. Brak gorących prac jest kluczowy na budowach, gdzie instalacje tryskaczowe prowadzi się równolegle z innymi robotami wykończeniowymi.

Powłoka cynkowana ogniowo dobrze znosi warunki panujące w typowych kotłowniach, szybach kablowych i pomieszczeniach technicznych. Uszczelki EPDM są przystosowane do pracy z wodą sieciową oraz środowiskami o podwyższonej temperaturze - typowymi dla instalacji przeciwpożarowych pozostających pod ciśnieniem przez cały okres eksploatacji budynku.
