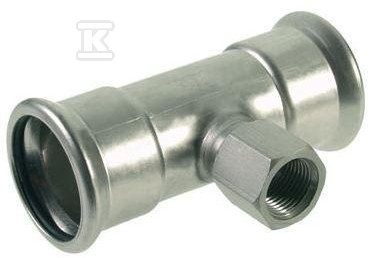

Trójnik GW Inox Sprinkler - 35 Rp3/4" 1611257017

Element rozdzielający dla systemów przeciwpożarowych

Trójniki z tej serii stanowią integralną część systemu KAN-therm Inox Sprinkler, który służy do budowy instalacji tryskaczowych w obiektach przemysłowych i komercyjnych. W przeciwieństwie do zwykłych trójników instalacyjnych, ta kształtka ma jedno ramię zakończone wewnętrznym gwintem gazowym BSPP-G wg normy ISO 228-1, co pozwala na podłączenie elementów wykonawczych - np. głowic tryskaczowych, manometrów czy czujników przepływu - bez dodatkowych przejściówek.

Średnica Rp3/4" odpowiada rozmiarowi DN20 i jest jednym z najczęściej stosowanych przyłączy w instalacjach sprinklerowych. Dwa pozostałe ramiona mają średnicę 35 mm każde i są wykonane jako mufy zaprasowywane.

Konstrukcja i funkcja kontrolowanego przecieku LBP

Kształtka wykonana jest ze stali nierdzewnej gatunku 1.4404 (AISI 316L), która wyróżnia się podwyższoną odpornością na korozję w porównaniu ze standardową stalą nierdzewną 304L - ma wyższy udział molibdenu, co istotnie poprawia odporność na działanie chlorków obecnych np. w wodzie ppoż. Połączenia wykonuje się techniką zaprasowywania, co eliminuje konieczność spawania na placu budowy i skraca czas montażu.

Istotnym rozwiązaniem konstrukcyjnym jest tu funkcja LBP (Leak Before Press) - przed zaprasowaniem połączenie nie jest szczelne, więc ewentualny błąd montażysty zostaje wykryty natychmiast przy próbie ciśnieniowej. Po prawidłowym wykonaniu zacisku szczelność gwarantuje uszczelnienie typu O-ring, fabrycznie osadzone w rowku kształtki.

Zastosowanie i kompatybilność systemowa

Trójnik o symbolu handlowym 35 Rp3/4" pasuje do rur stalowych nierdzewnych o średnicy zewnętrznej 35 mm z grupy H systemu KAN-therm (ścianka 1,5 mm). Cała linia kształtek Sprinkler obejmuje szeroki zakres średnic - od 22 do 108 mm - co pozwala projektować instalacje o różnej wydajności hydraulicznej w ramach jednego systemu.

Gwint wewnętrzny Rp3/4" umożliwia bezpośrednie przyłączenie armatury regulacyjnej lub pomiarowej za pomocą standardowych elementów gwintowanych. Do wykonania połączeń zaprasowywanych stosuje się elektryczne lub akumulatorowe narzędzia prasujące z odpowiednim profilem szczęki dopasowanym do średnicy 35 mm.

Stal nierdzewna 1.4404 sprawia, że kształtka sprawdza się zarówno w suchych instalacjach tryskaczowych, jak i w systemach wodnych ciągle utrzymywanych pod ciśnieniem - tam, gdzie warunki eksploatacyjne wymagają materiału odpornego na wilgoć i korozję przez dekady użytkowania.
