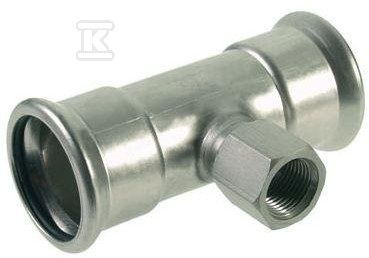

Trójnik GW Inox Sprinkler - 42 Rp3/4" 1611257020

Kształtka zaprasowywana ze stali nierdzewnej do systemów przeciwpożarowych

Trójnik z serii KAN-therm Inox Sprinkler to element typu tee przeznaczony do budowy instalacji tryskaczowych i sieci pożarowych. Wykonany ze stali nierdzewnej 1.4404, co zapewnia wysoką odporność na korozję - kluczową w warunkach, gdzie rurociągi pracują w środowiskach wilgotnych lub narażonych na czynniki chemiczne.

Połączenia i konstrukcja

Kształtka dysponuje dwoma mufami zaciskowymi o średnicy 42 mm oraz gwintem wewnętrznym gazowym BSPP-G (Rp3/4") na trzecim odejściu. Gwint walcowy zgodny z normą ISO 228-1 umożliwia podłączenie armatury pożarowej, zaworów lub czujników ciśnienia bez dodatkowych przejściówek.

Uszczelnienie stanowi O-ring, który przy prawidłowym zaprasowaniu gwarantuje szczelność połączenia przez cały okres eksploatacji.

Funkcja kontrolowanego wycieku LBP

Najważniejszą cechą tego trójnika jest funkcja LBP (Leak Before Press) - przed wykonaniem zaprasowania uszczelka nie jest dociśnięta, co powoduje kontrolowany wyciek medium w miejscu połączenia. Dla instalatora to sygnał ostrzegawczy: połączenie nie zostało jeszcze zaciśnięte i wymaga doszczelnienia. W praktyce eliminuje to ryzyko niezauważonego przecieku w zamkniętej instalacji - zwłaszcza na etapie prób ciśnieniowych lub podczas pierwszego napełnienia systemu.

Funkcja LBP przyspiesza również diagnostykę całej linii - wyciek sygnalizuje dokładnie miejsce, gdzie zaprasowanie się nie powiodło.

Zastosowanie w instalacjach tryskaczowych

System KAN-therm Inox Sprinkler dedykowany jest przede wszystkim do automatycznych systemów gaśniczych (sprinklerowych). Stal nierdzewna jako materiał rurociągów i kształtek spełnia wymagania techniczne tego typu instalacji, gdzie liczy się:

• niezawodność - każde połączenie musi być pewne i trwałe,
• odporność korozyjna - instalacja często prowadzona jest w przestrzeniach technicznych, piwnicach lub na zewnątrz budynków,
• szybkość montażu - technologia zaprasowywania skraca czas instalacji w porównaniu do spawania czy gwintowania,
• kontrola szczelności na bieżąco dzięki LBP.

Trójniki tego typu stosuje się przy rozdzielaniu strumienia medium na odgałęzienia instalacji - typowo przy pionach tryskaczowych, rozdzielaczach piętrowych lub przy podłączeniu poszczególnych sekcji do głównego przewodu zasilającego.

Zakres średnic systemu obejmuje rozmiary od 22 mm do 108 mm, co pozwala projektować instalacje o różnej wydajności hydraulicznej. Do prawidłowego wykonania połączeń zaprasowywanych wymagana jest odpowiednia obejma (collara) oraz narzędzie prasujące kompatybilne z profilem kształtki.
