Łącznik typu "L" do systemu TEAR N CON-L RL-W 33242

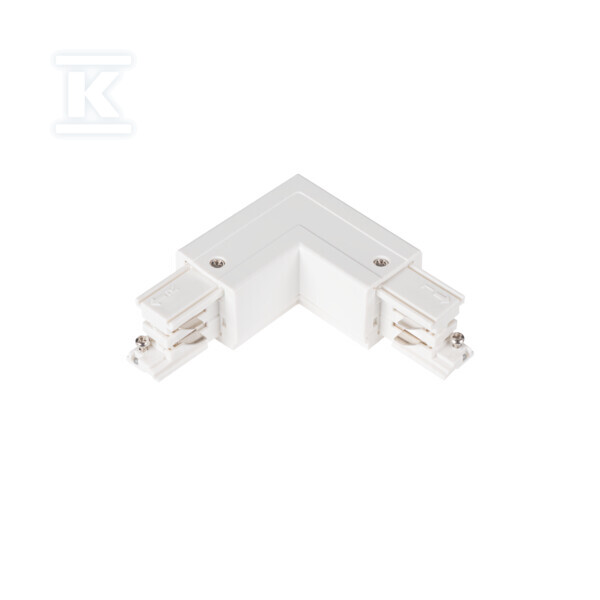

Narożne połączenie szynoprzewodu TEAR w kształcie litery L
Łącznik narożny z wtykami R i L umożliwia montaż dwóch odcinków szynoprzewodu TEAR pod kątem prostym, tworząc układ w kształcie litery L. Przeznaczony jest do instalacji wewnątrz pomieszczeń, na szynę TEAR, i zapewnia przekazanie zasilania w miejscu łączenia torów. Wykonanie w białym kolorze pozwala na dyskretne wkomponowanie w jasne systemy oświetleniowe.
Konstrukcja i montaż
Obudowa z tworzywa sztucznego ma kompaktowe wymiary 66 x 66 mm i masę 104 g, co ułatwia manipulację podczas montażu na szynie. Złącza R i L są fabrycznie przygotowane do szybkiego połączenia dwóch odcinków szynoprzewodu bez dodatkowych narzędzi. Produkt montuje się pomiędzy sekcjami toru, w miejscu, gdzie prąd elektryczny jest przekazywany na szynę. Dzięki temu instalator uzyskuje stabilne, kątowe przedłużenie toru bez konieczności cięcia czy dodatkowych adapterów.
Zastosowanie i parametry pracy
Urządzenie pracuje w sieci 220-240 V AC przy częstotliwości 50 Hz i prądzie znamionowym 16 A. Klasa ochronności przed porażeniem elektrycznym I wymaga połączenia ochronnego, a stopień ochrony IP20 oznacza przeznaczenie do suchych wnętrz. Zakres temperatur otoczenia, w którym łącznik może być eksploatowany, to 5÷25 °C. Parametry te pozwalają na zastosowanie w standardowych instalacjach oświetleniowych na szynach TEAR, gdzie potrzebne jest kątowe rozgałęzienie toru.
Zgodność i warunki eksploatacji
Łącznik jest akcesorium systemowym do szynoprzewodów oświetleniowych TEAR, przeznaczonym do montażu natynkowego wewnątrz pomieszczeń. W dokumentacji producenta wskazano wytrzymałość mechaniczną IK06 oraz certyfikaty CE i EAC. Gwarancja producenta wynosi 2 lata.
