Rozdzielnica UNI System 750-1750-250 L 15 tablic 3F UNISYSTEM750-1750-250L

od 1 szt.3 028,54 zł
brutto / szt.
dostawa 5 dni
z 2 szt.
z 2 szt.
Indeks Onninen:DEV393
Indeks producenta:UNISYSTEM750-1750-250L
EAN:5906286308746
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,75 m / 1,75 m / 0,25 m / 120 kg / 0,328 m3
Kod celny:85371010

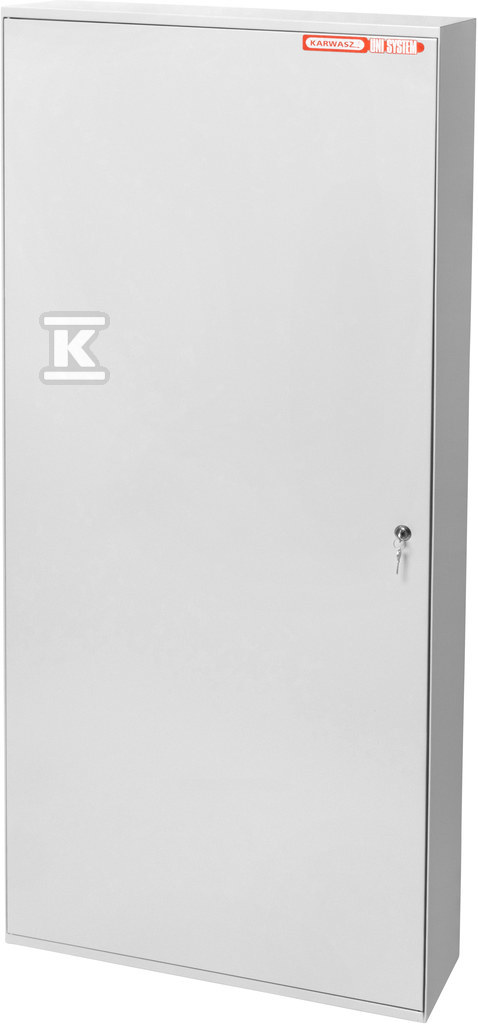

Rozdzielnica UNI System 750-1750-250 L 15 tablic 3F UNISYSTEM750-1750-250L

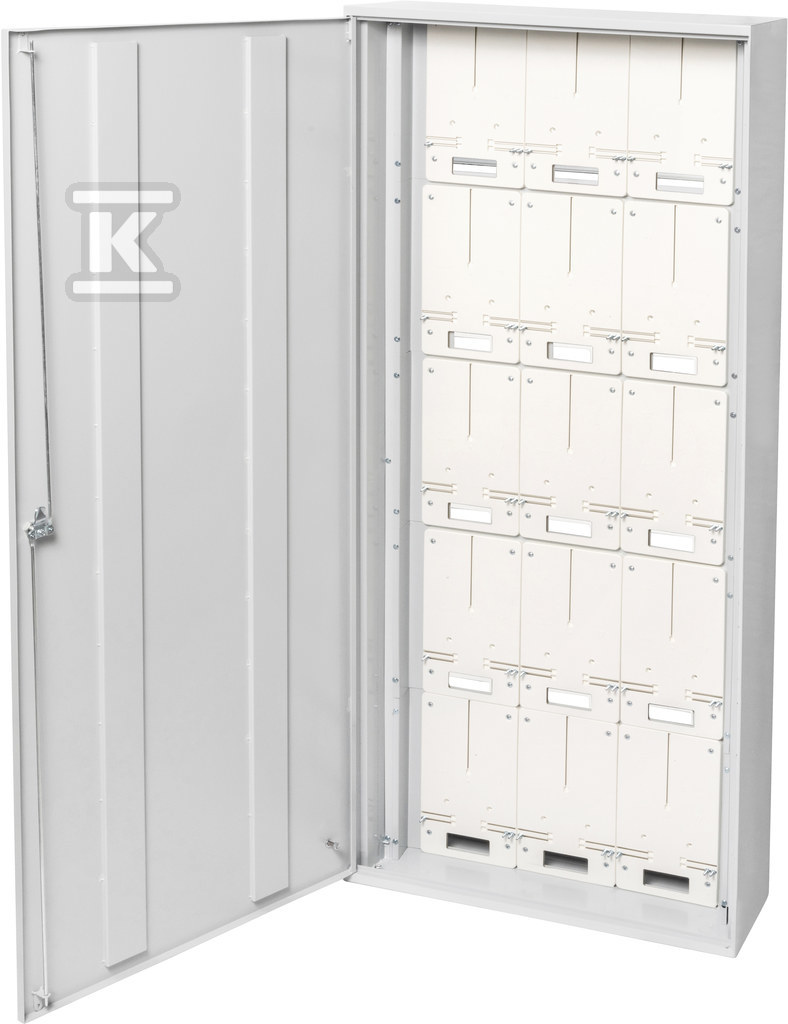

Rozdzielnica licznikowa modułowa na 15 liczników trójfazowych

Rozdzielnica N/T typu UNI System przeznaczona jest do zbiorczego pomiaru energii elektrycznej w obiektach wielolokalowych i instalacjach magazynowych. Konstrukcja przewiduje montaż piętnastu tablic pod liczniki trójfazowe 3F w układzie pionowym, z pełnym dostępem serwisowym od frontu. Drzwi pełne zamykane na zamek patentowy ograniczają dostęp do wnętrza do osób uprawnionych, co w praktyce instalatora przekłada się na prostą realizację rozdzielnicy pomiarowej zgodnie z wymaganiami operatora sieci.

Konstrukcja i materiały

Obudowa wykonana jest z blachy stalowej o grubości 1,2 - 1,5 mm, lakierowanej proszkowo na kolor szary RAL 7035. Powłoka zapewnia jednolity wygląd na placu budowy i odporność na typowe uszkodzenia mechaniczne podczas transportu i montażu. Klasa ochrony IP 30 ogranicza dostęp do części czynnych i chroni wnętrze przed ciałami stałymi, co jest wystarczające dla lokalizacji wewnętrznych i osłoniętych. Parametry elektryczne obudowy to napięcie znamionowe Un 500 V oraz prąd znamionowy In 63 A, co pozwala na bezpieczne prowadzenie rozdzielnicy pomiarowej w standardowych sieciach niskiego napięcia.

Wyposażenie i funkcjonalność

Wnętrze rozdzielnicy przygotowane jest pod montaż piętnastu desek pod licznik 3F, rozmieszczonych w sposób umożliwiający uporządkowane prowadzenie instalacji i czytelne oznaczenie obwodów. Drzwiczki pełne zamykane są na zamek patentowy, co ułatwia zabezpieczenie liczników przed nieautoryzowanym dostępem bez konieczności dodatkowych osłon. Konstrukcja przewiduje możliwość wyposażenia w system dławików na przewody, dzięki czemu wprowadzenie kabli zasilających i odpływowych odbywa się w sposób estetyczny i zgodny z zasadami szczelności instalacji. Rozwiązanie N/T wspiera podział na część napięciową i tablicową w jednej obudowie.

Wymiary i zastosowanie

Wymiary obudowy to szerokość 750 mm, wysokość 1750 mm i głębokość 250 mm, co pozwala na montaż w pomieszczeniach technicznych o ograniczonej powierzchni przy zachowaniu komfortu obsługi. Wysokość 1750 mm zapewnia swobodny dostęp do górnych pól licznikowych bez konieczności podnośników, a głębokość 250 mm umożliwia prowadzenie szyn i przewodów wewnątrz bez nadmiernego zagęszczenia. Rozdzielnica sprawdza się jako rozdzielnica licznikowa magazynowa oraz w budynkach wielorodzinnych, gdzie wymagany jest zbiorczy pomiar dla 15 odbiorców trójfazowych w jednej, spójnej obudowie.

Rozdzielnica N/T wyposażona w 15 tablic 3F,drzwi pełne z zamkiem

CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA

Deklaracja zgodności
