Rozdzielnice UNI System 550-1950-250 L 1x27 (27 modułów) 10tablic 3F UNISYSTEM550-1950-250L
Rozdzielnica natynkowa pomiarowo-rozdzielcza na 10 liczników 3F i 27 zabezpieczeń
Rozdzielnica przeznaczona do montażu natynkowego w układzie N/T zapewnia miejsce na pomiar energii dla dziesięciu odbiorców trójfazowych oraz zabezpieczenia typu S dla rozdzielnicy odpływowej. Wewnętrzny układ z jedną szyną TH-35 pozwala na uporządkowane rozmieszczenie aparatów.
Konstrukcja i materiały

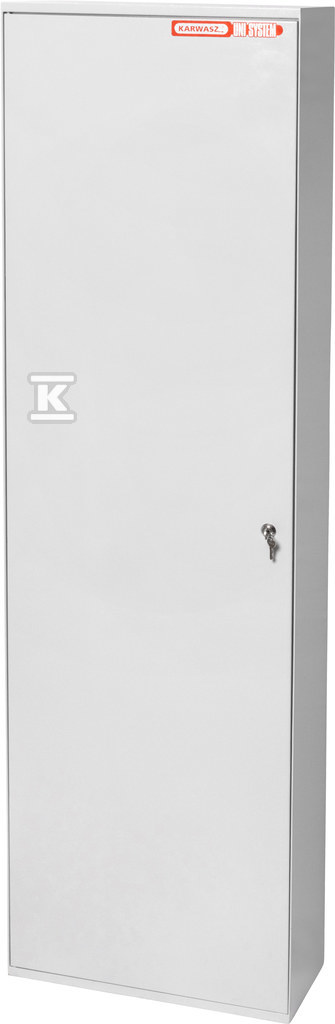

Obudowa wykonana jest z blachy stalowej, lakierowana na kolor szary RAL 7035. Grubość blachy stalowej 1,2-1,5 mm zapewnia sztywność konstrukcji przy wymiarach 550 mm szerokości, 1950 mm wysokości i 250 mm głębokości. Masa ok. 115 kg świadczy o stabilności montażu na ścianie. Klasa szczelności IP30 ogranicza dostęp do części czynnych i chroni przed dotykiem przypadkowym. Drzwiczki pełne zamykane są na zamek patentowy, co umożliwia zabezpieczenie liczników przed manipulacją.
Wyposażenie i układ wewnętrzny

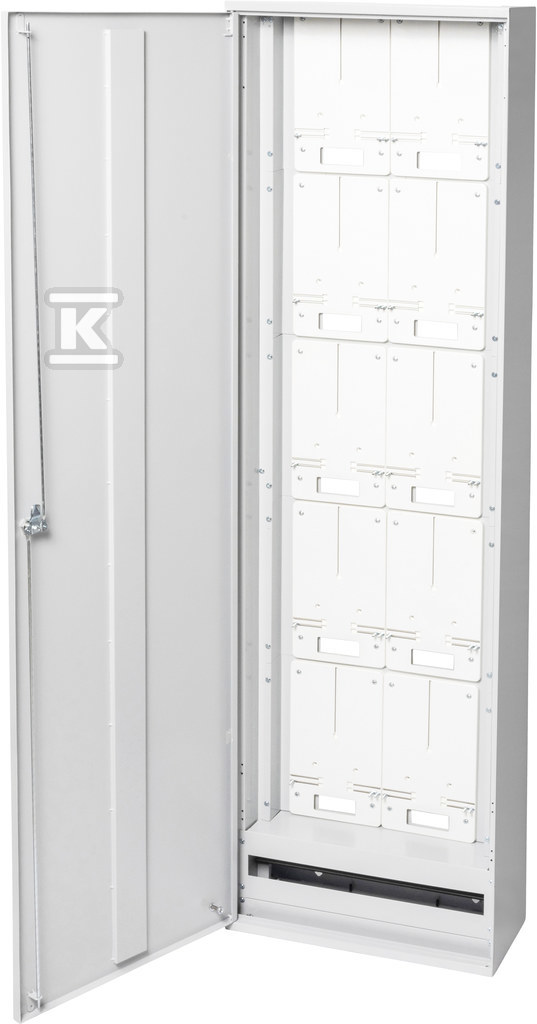

Wnętrze przygotowane jest pod rozdzielnicę licznikową z dziesięcioma deskami pod licznik 3F. Każda deska przeznaczona jest dla jednego układu pomiarowego trójfazowego. Poniżej lub obok sekcji pomiarowej znajduje się miejsce na 1×27 zabezpieczeń typu S, czyli 27 modułów odpływowych. Montaż aparatów odbywa się na jednej szynie euro TH-35. Konstrukcja przewiduje możliwość wyposażenia w system dławików na przewody, co ułatwia wprowadzenie i uszczelnienie kabli zasilających i odpływowych.
Parametry eksploatacyjne i montaż
Urządzenie pracuje przy napięciu znamionowym 500 V i prądzie znamionowym 63 A. Parametry te określają zakres zastosowań w instalacjach niskiego napięcia. Montaż natynkowy wymaga wypoziomowanej ściany nośnej ze względu na wysokość 1950 mm i wagę 115 kg. Głębokość 250 mm pozwala na swobodne ułożenie przewodów w kanale kablowym.
Zastosowanie w instalacjach
Układ N/T umożliwia oddzielenie części pomiarowej od rozdzielczej, co upraszcza obsługę przez operatora i instalatora. Dostęp do pola zabezpieczeń typu S pozostaje funkcjonalny dla serwisu.
