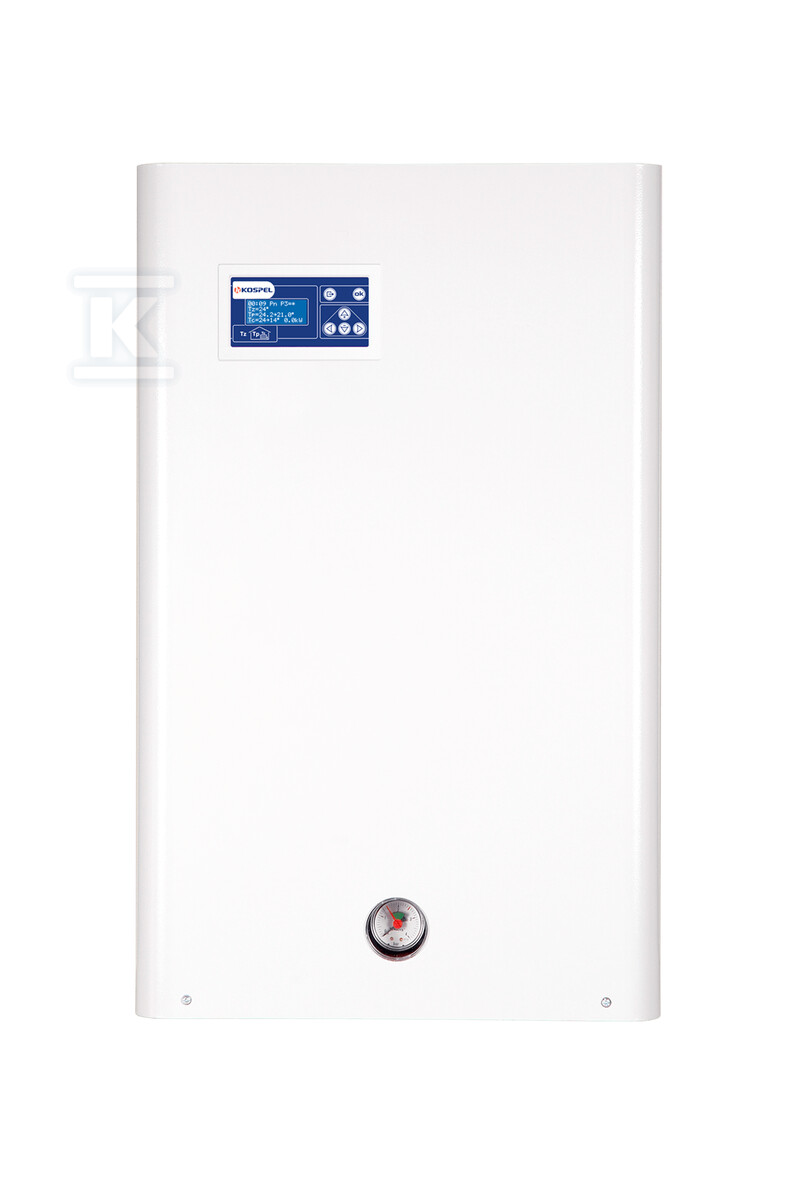

Kocioł elektryczny centralnego ogrzewania EKCO.TM-48 10.1.09.004.01

Wydajne źródło ciepła dla dużych instalacji

Kocioł elektryczny EKCO.TM-48 o mocy 48 kW to urządzenie wiszące przeznaczone do zasilania instalacji centralnego ogrzewania w budynkach o znacznym zapotrzebowaniu na ciepło. Zasilany napięciem 400 V (3N~) pobiera przy pełnym obciążeniu prąd 3×69,3 A, co wymaga zabezpieczenia wyłącznikiem nadprądowym 80 A oraz przewodów zasilających o przekroju minimum 5×16 mm2. Maksymalna dopuszczalna impedancja sieci zasilającej wynosi 0,03 ? - ten parametr warto sprawdzić przed instalacją, szczególnie w obiektach z ograniczoną mocą przyłączeniową.

Urządzenie wyposażono w 6 elementów grzejnych rozmieszczonych w dwóch zespołach grzejnych. Takie rozwiązanie zmniejsza obciążenie każdej grzałki z osobna, co przekłada się na ich wyższą trwałość i wolniejsze zużycie w porównaniu do kotłów z pojedynczym kompletem. Ciśnienie robocze układu może wynosić maksymalnie 3 bary, a temperatura wody grzewczej regulowana jest w zakresie 40-85°C. Kocioł dysponuje wbudowaną pompą obiegową oraz automatycznym odpowietrznikiem - typowe wyposażenie dla nowoczesnych urządzeń średniej i dużej mocy.

Sterowanie pogodowe i elastyczność konfiguracji

Wersja TM wyróżnia się sterowaniem pogodowym, które automatycznie dostosowuje parametry pracy kotła do warunków atmosferycznych na zewnątrz. Regulator analizuje temperaturę zewnętrzną i koryguje moc grzewczą bez udziału użytkownika - instalacja nie jest przegrzewana przy nagłym ociepleniu ani niedogrzewana podczas mrozów. To rozwiązanie pozwala ograniczyć zużycie energii elektrycznej w porównaniu do kotłów ze stałą nastawą.

Kocioł może obsługiwać jeden lub dwa obiegi c.o. oraz współpracować z wymiennikiem ciepłej wody użytkowej. Do podłączenia zasobnika c.w.u. potrzebny jest zawór trójdrogowy z siłownikiem oraz czujnik temperatury WE-008 (dostępny osobno). Funkcja priorytetu CWU sprawia, że podczas przygotowywania ciepłej wody użytkowej kocioł czasowo ogranicza moc na potrzeby c.o.

Istotną cechą jest możliwość łączenia kotłów w kaskady. W takiej konfiguracji jeden kocioł EKCO.TM pełni rolę nadrzędną i steruje pracą jednego lub kilku kotłów EKCO.T (podrzędnych). Rozwiązanie przydatne tam, gdzie pojedyncze urządzenie nie wystarcza lub gdzie wymagana jest redundancja systemu grzewczego.

Wymiary, podłączenie i warunki pracy

Urządzenie ma wymiary 815 × 503 × 197 mm i masę około 29 kg. Króćce przyłączeniowe wykonano jako gwintowane G1" z rozstawem około 350 mm - standardowe dla kotłów wiszących tej klasy mocy. Stopień ochrony obudowy to IP21, co oznacza ochronę przed ciałami stałymi >12,5 mm oraz kroplami wody padającymi pod kątem do 15°. Kocioł nadaje się do pomieszczeń suchych, typowo kotłowni.

Zabudowa naścienna pozwala zaoszczędzić miejsce - urządzenie nie wymaga osobnej powierzchni użytkowej ani dodatkowej ramy nośnej. Producent zaleca stosowanie zewnętrznego regulatora temperatury pokojowej (szczególnie dla wersji T), aby zapewnić optymalny komfort i energooszczędność pracy całego systemu.

Kompatybilność i zalecane akcesoria

Przy planowaniu instalacji należy uwzględnić kilka elementów wymaganych opcjonalnie:

Kocioł nie posiada fabrycznie zamontowanego naczynia wzbiorczego ani zaworu przelewowego - te elementy dobiera instalator na etapie projektowania systemu CO, zgodnie z wymaganiami konkretnej instalacji.

Producent udostępnia pełną dokumentację techniczną obejmującą kartę katalogową, instrukcję obsługi oraz deklarację zgodności - dokumenty niezbędne przy odbiorze instalacji przez osobę posiadającą odpowiednie uprawnienia energetyczne.
