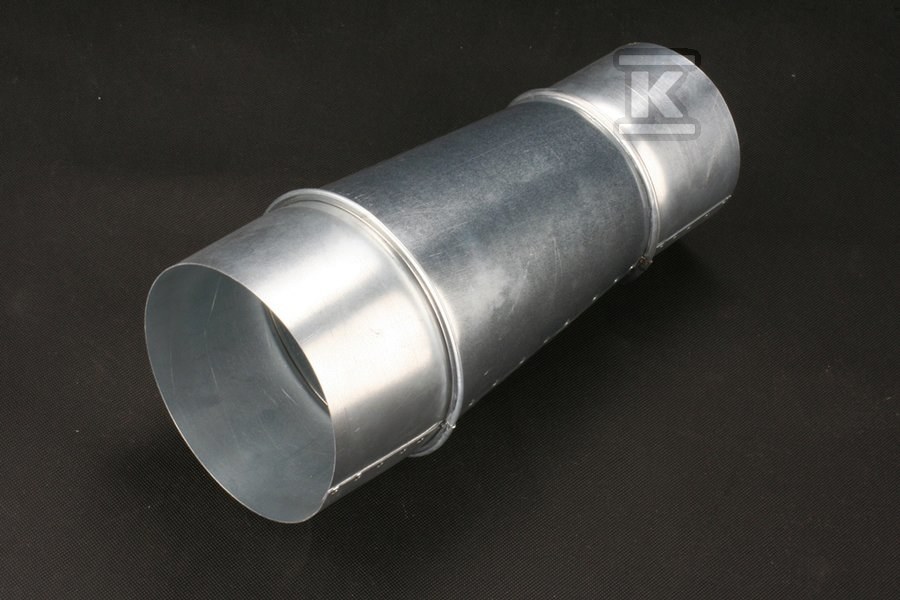

Redukcja 560/450 symetryczna ocynk RSOC560450

Symetryczna redukcja segmentowa do wentylacji mechanicznej i grawitacyjnej

Redukcja segmentowa symetryczna z blachy ocynkowanej służy do płynnego zwężenia przekroju rurociągu wentylacyjnego przy zachowaniu osiowej symetrii. Zmiana średnicy odbywa się równomiernie względem osi przewodu, co ogranicza turbulencje i pozwala utrzymać stabilny przepływ powietrza w układach mechanicznych i grawitacyjnych. Rozwiązanie sprawdza się tam, gdzie konieczne jest połączenie odcinków o różnej średnicy bez wprowadzania gwałtownych załamań geometrycznych.

Konstrukcja z blachy ocynkowanej i montaż segmentowy

Korpus wykonany jest z blachy ocynkowanej, co zapewnia odporność na korozję w typowych warunkach instalacji wentylacyjnych. Budowa segmentowa umożliwia składanie elementu z części łączonych zamkiem blacharskim, a liniowe zgrzewanie zwiększa sztywność połączenia. Obydwie strony redukcji zakończone są nyplowo, co ułatwia szybkie wpięcie w istniejący przewód i uszczelnienie połączenia. Segmentowa forma pozwala na transport i montaż w miejscach o ograniczonym dostępie, a po złożeniu element zachowuje stabilny kształt pod obciążeniem własnym instalacji.

• montaż bez dodatkowych przejściówek dzięki zakończeniom nyplowym
• łączenie segmentów zamkiem blacharskim, bez konieczności spawania na budowie
• liniowe zgrzewanie dla zwiększonej sztywności
• blacha ocynkowana odporna na korozję w warunkach wentylacji

Wymiary i zastosowanie w instalacji

Redukcja przeznaczona jest do przejścia ze średnicy 560 mm na średnicę 450 mm. Wysokość elementu wynosi 300 mm, a wymiary charakterystyczne X 80 mm oraz Y 50 mm określają geometrię stożka przejściowego. Symetryczne zwężenie względem osi przewodu pozwala na zachowanie ciągłości strumienia powietrza i ograniczenie strat ciśnienia w porównaniu z nagłymi redukacjami. Stosowana jest w kanałach prostych układów wentylacji mechanicznej oraz grawitacyjnej, jako element łączący odcinki o różnym przekroju w sieci nawiewno-wywiewnej.

Oznaczenie B i zgodność z wymaganiami

Produkt posiada znak „B”, wymagany w instalacjach wentylacyjnych po 30-06-2019. Oznaczenie potwierdza spełnienie aktualnych wymagań dotyczących elementów przewodów wentylacyjnych i ułatwia akceptację na etapie odbioru instalacji przez instalatora oraz inwestora.
