Wtyczka EPIC KIT H-A 10 SS TG M20 75009625

Kompletne złącze przemysłowe 10+PE w metalowej obudowie

Kompletny zestaw wtyczki męskiej pin 10+PE z metalową obudową i wkładką stykową przeznaczony do łączeń elektrycznych w instalacjach przemysłowych. Rozwiązanie typu EPIC H-A 10 łączy prostą, prostą obudowę wejściową M20 z wkładką 10-biegunową z przewodem ochronnym, co pozwala na szybkie i powtarzalne połączenia w obwodach sterowniczych i zasilających. Złącze pracuje z połączeniem śrubowym i jest przeznaczone do przewodów o przekroju 0,5 ... 2,5 mm2, zarówno jednodrutowych, wielożyłowych, jak i linkowych z końcówką tulejkową i bez niej.

Konstrukcja i materiały

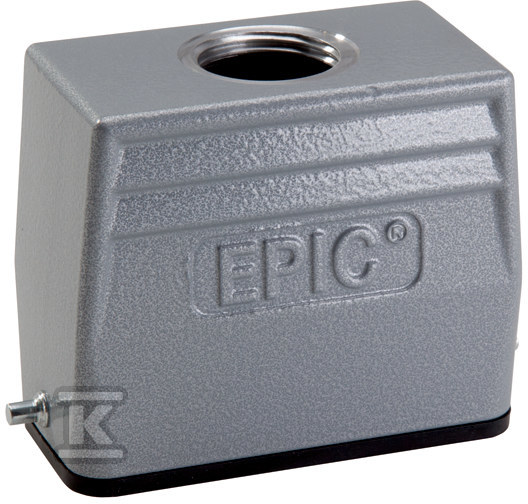

Obudowa wykonana jest z aluminium z powłoką z malowania proszkowego, co zapewnia stabilność mechaniczną i odporność na warunki przemysłowe. Element izolacyjny wkładki to tworzywo termoplastyczne o klasie palności V0 wg UL94. Styki wykonano z mosiądzu z pokryciem srebrnym, co ogranicza oporność stykową i sprzyja trwałości połączenia. Mechanizm ryglowania to jarzmo wzdłużne, a rodzaj styku to pin/sztyft. Złącze ma wymiary 53,5 mm wysokości i 29,5 mm szerokości, a wejście kablowe jest w rozmiarze M20. Wersja jest z przewodem ochronnym, bez dodatkowej uszczelki.

Parametry elektryczne i mechaniczne

Złącze oferuje 10 biegunów plus PE, z liczbą torów stykowych 2. Prąd znamionowy In wynosi 16 A przy napięciu znamionowym 250 V. Znamionowe napięcie udarowe to 4 kV, a typ ochronnika przepięciowego to III. Stopień zanieczyszczenia określono na 3. Połączenie śrubowe umożliwia pewne zaciskanie przewodów w zakresie 0,5 ... 2,5 mm2 dla wszystkich typów przewodów wymienionych w danych technicznych.

Montaż i warunki pracy

Złącze jest przeznaczone do pracy w szerokim zakresie temperatur od -40 ... 125 °C, zarówno temperatury otoczenia, jak i zakresu temperatur pracy. Po zamontowaniu zapewnia stopień ochrony IP65. Konstrukcja pozwala na zastosowanie w środowiskach o podwyższonym zapyleniu i zabrudzeniu, przy zachowaniu stabilności parametrów elektrycznych.
