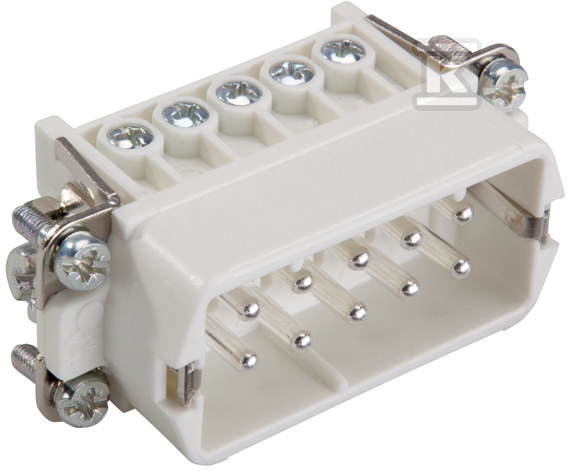

Wtyczka EPIC KIT H-A 10 SS TS M20 75009626

Kompaktowe złącze przemysłowe 10+PE w metalowej obudowie kątowej

Wtyczka serii EPIC KIT H-A 10 przeznaczona jest do standardowych zastosowań przemysłowych, gdzie liczy się trwała, szczelna i łatwa w montażu łączność elektryczna. Wykonanie 10 biegunów + PE z pinami sztyftowymi i zaciskami śrubowymi pozwala na szybkie podłączenie przewodów o przekroju 0,5 ... 2,5 mm2 bez względu na typ żyły - jednodrutowej, wielożyłowej oraz linkowej z końcówką tulejkową lub bez niej. Rygiel wzdłużny zapewnia pewne zablokowanie połączenia, a kompaktowe gabaryty 53,3 mm wysokości i 29,5 mm szerokości ułatwiają montaż w ograniczonej przestrzeni.

Konstrukcja i materiały

Obudowa wykonana jest z aluminium, malowanej proszkowo na szaro, co daje odporność mechaniczną i dobrą odprowadzalność ciepła. Element izolacyjny to tworzywo termoplastyczne o klasie palności V0 wg UL94. Styki wykonano z mosiądzu z pokryciem srebrnym, co ogranicza rezystancję stykową do 1,5 ... 4 m? i zapewnia stabilność połączenia w warunkach przemysłowych. Wkładka ma budowę kątową z bocznym wejściem M20, a po zaryglowaniu zapewnia stopień ochrony IP65. Przewód ochronny jest przewidziany w układzie 10+PE, a liczba torów stykowych wynosi 2.

Parametry elektryczne i łączenie

Złącze pracuje przy napięciu znamionowym 250 V wg IEC, a w normach UL i CSA dopuszczalne jest 600 V. Prąd znamionowy to 16 A wg IEC i CSA oraz 14 A wg UL. Znamionowe napięcie udarowe wynosi 4 kV, a typ ochronnika przepięciowego to III. Połączenie śrubowe akceptuje przekrój 0,5 ... 2,5 mm2 dla przewodu jednodrutowego, wielożyłowego oraz linkowego bez końcówki tulejkowej i z końcówką tulejkową w zależności od profilu zacisku. Cykl mechaniczny wynosi 100 załączeń.

Warunki pracy i zgodność

Zakres temperatur pracy to -40 °C ... +100 °C, z krótkotrwałym dopuszczalnym wzrostem do +125 °C. Temperatura otoczenia deklarowana w danych ETIM pokrywa się z tym zakresem -40 ... 125 °C. Stopień zanieczyszczenia 3 oznacza przeznaczenie do środowisk o podwyższonej zawartości kurzu i wilgoci. Produkcja podlega nadzorowi VDE-REG nr B437, a wyrób jest testowany wg UL File Number E75770.
