Przewód do transmisji danych A/C UNITRONIC® PUR CP (TP) 4x2x0,5, Giętki, PUR, ekran, odporny na UV, 0032862

Przewód danych PUR do transmisji sygnałów niskiej częstotliwości w warunkach przemysłowych

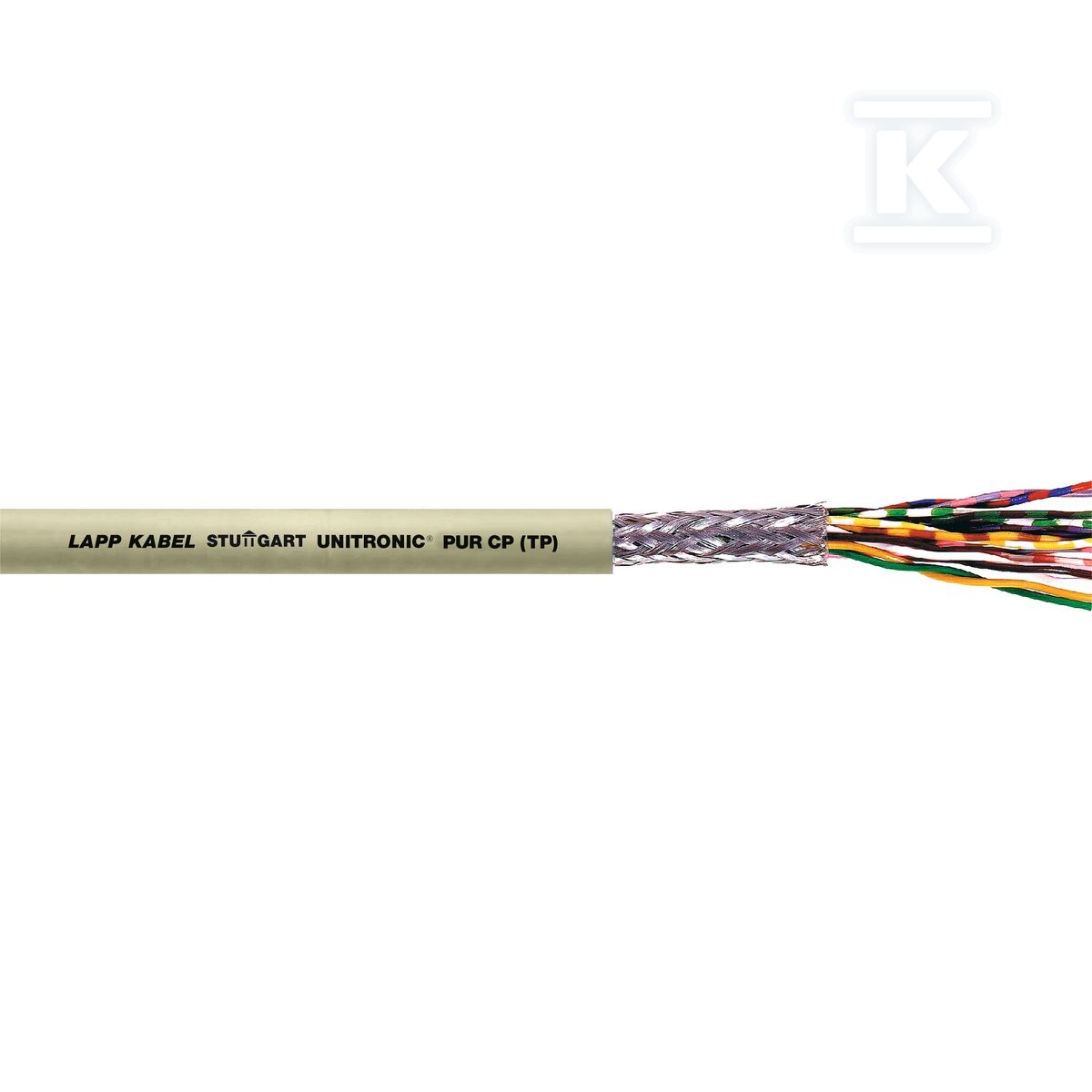

UNITRONIC® PUR CP (TP) 4x2x0,5 to przewód do transmisji danych i sygnałów niskiej częstotliwości z ośmioma żyłami miedzianymi o przekroju znamionowym 0,5 mm2, ułożonymi w cztery skręcone pary. Budowa typu TP, czyli twisted pair, ogranicza efekty przesłuchów między żyłami i w obrębie pary, co przekłada się na stabilną transmisję w interfejsach maszyn. Całość jest ekranowana wspólnym oplotem z miedzi cynowanej i zabezpieczona szarą powłoką z poliuretanu PUR, o przybliżonej średnicy zewnętrznej 9,4 mm i masie ok. 146 kg/km. Przewód jest przeznaczony do połączeń nieruchomych i sporadycznych ruchów, do pracy na zewnątrz oraz w suchych, wilgotnych i mokrych środowiskach.

Budowa i ekranowanie

Rdzeń tworzą niepokryte żyły miedziane w klasie 5, wielodrutowe giętkie, z izolacją z polichlorku winylu PVC. Identyfikacja żył jest kolorowa, zgodnie z praktyką stosowaną w kablach danych. Żyły są skręcone w pary, co daje cztery pary transmisyjne w jednym okrągłym kablu. Ekran wspólny w formie oplotu minimalizuje wpływy zakłóceń elektromagnetycznych, natomiast brak ekranu na poszczególnych wiązkach upraszcza budowę i zmniejsza średnicę. Zewnętrzna powłoka ochronna i materiał powłoki zewnętrznej to poliuretan PUR w kolorze szarym, zbliżonym do RAL 7032. Powierzchnia powłoki jest o niskiej adhezji, co ułatwia czyszczenie i ogranicza przywieranie zabrudzeń.

• 8 żył miedzianych, 4 pary skręcone, przekrój 0,5 mm2
• klasa żyły 5 = wielodrutowa giętka
• izolacja żył PVC, identyfikacja kolorowa
• ekran wspólny oplot miedziany cynowany
• powłoka zewnętrzna PUR, szara, okrągła geometria kabla

Odporność mechaniczna i warunki środowiskowe

Poliuretanowa powłoka zewnętrzna wytrzymuje wysokie obciążenia mechaniczne, jest odporna na ścieranie, zginanie i rozciąganie oraz wykazuje szczególną odporność na nacięcia i kerby. Materiał jest odporny na działanie środków smarnych na bazie oleju mineralnego i wykazuje wysoką odporność na działanie środków chemicznych, co potwierdzają zastosowania w środowiskach przemysłowych. Przewód jest odporny na promieniowanie UV, dzięki czemu nadaje się do montażu na zewnątrz.

Zakres temperatur użytkowania jest szeroki. Podczas montażu i obsługi dopuszczalna temperatura otoczenia kabla wynosi od -5 °C do 70 °C. Po montażu, bez wibracji, kabel pracuje w zakresie od -40 °C do 80 °C. Minimalny dopuszczalny promień zginania w instalacjach stałych to 56,4 mm, a w instalacjach ruchomych bez prowadzenia 141 mm, co wynika z giętkiej budowy żył klasy 5 i elastycznej powłoki PUR.

• odporność na UV i warunki zewnętrzne
• odporność na środki smarne mineralne i wiele chemikaliów
• wysoka odporność mechaniczna na ścieranie i nacięcia
• temperatura montażu -5 ... 70 °C, praca po montażu -40 ... 80 °C
• promień zginania stały 56,4 mm, ruchomy 141 mm

Zastosowania i warunki pracy

Przewód jest uniwersalny w interfejsach maszyn do transmisji danych i sygnałów niskiej częstotliwości. Sprawdzi się w systemach komputerowych, elektronicznych urządzeniach sterowniczych i regulacyjnych, maszynach biurowych, wagach oraz w instalacjach, gdzie wymagana jest odporna na warunki środowiskowe linia sygnałowa. Przeznaczony jest do ułożenia stałego oraz do sporadycznych ruchów, w suchych, wilgotnych i mokrych środowiskach.

Konstrukcja nawiązuje do VDE 0812, a powłoka PUR zapewnia dobrą odporność na warunki atmosferyczne i działanie olejów hydraulicznych. Przewód nie jest bezhalogenowy zgodnie z IEC 60754-1 i IEC 60754-2, nie jest niskodymiący zgodnie z IEC 61034-2 i nie posiada klas emisji dymu, kwasowości ani reakcji na ogień wg EN 13501-6. Nie jest ognioodporny w kategoriach IEC 60332-3, nie zapewnia podtrzymania funkcji wg IEC 60331-23 i nie jest certyfikowany do zastosowań morskich.
