Przewód zasilający ÖLFLEX® HEAT 180 GLS 3G2,5, 300/500 V, Giętki, 0046220

Przewód silikonowy zbrojony stalą do pracy w ekstremalnym cieple

Do instalacji w miejscach, gdzie otoczenie osiąga ponad 100 °C i występuje sporadyczne obciążenie mechaniczne, potrzebny jest przewód, który zachowa elastyczność i właściwości elektryczne bez degradacji izolacji. Rozwiązanie z silikonową izolacją żył i powłoką zewnętrzną, wzmocnione plecionką ze stali ocynkowanej oraz oplotem z włókna szklanego, jest przeznaczone do maszyn, budowy instalacji przemysłowych i narzędzi pracujących w piecach, hutach i zakładach przetwórczych. Trzy żyły o przekroju 2,5 mm2 z miedzi cynowanej w klasie 5 zapewniają giętkość, a obecność żyły ochronnej żółto-zielonej umożliwia bezpieczne uziemienie w obwodach 300/500 V.

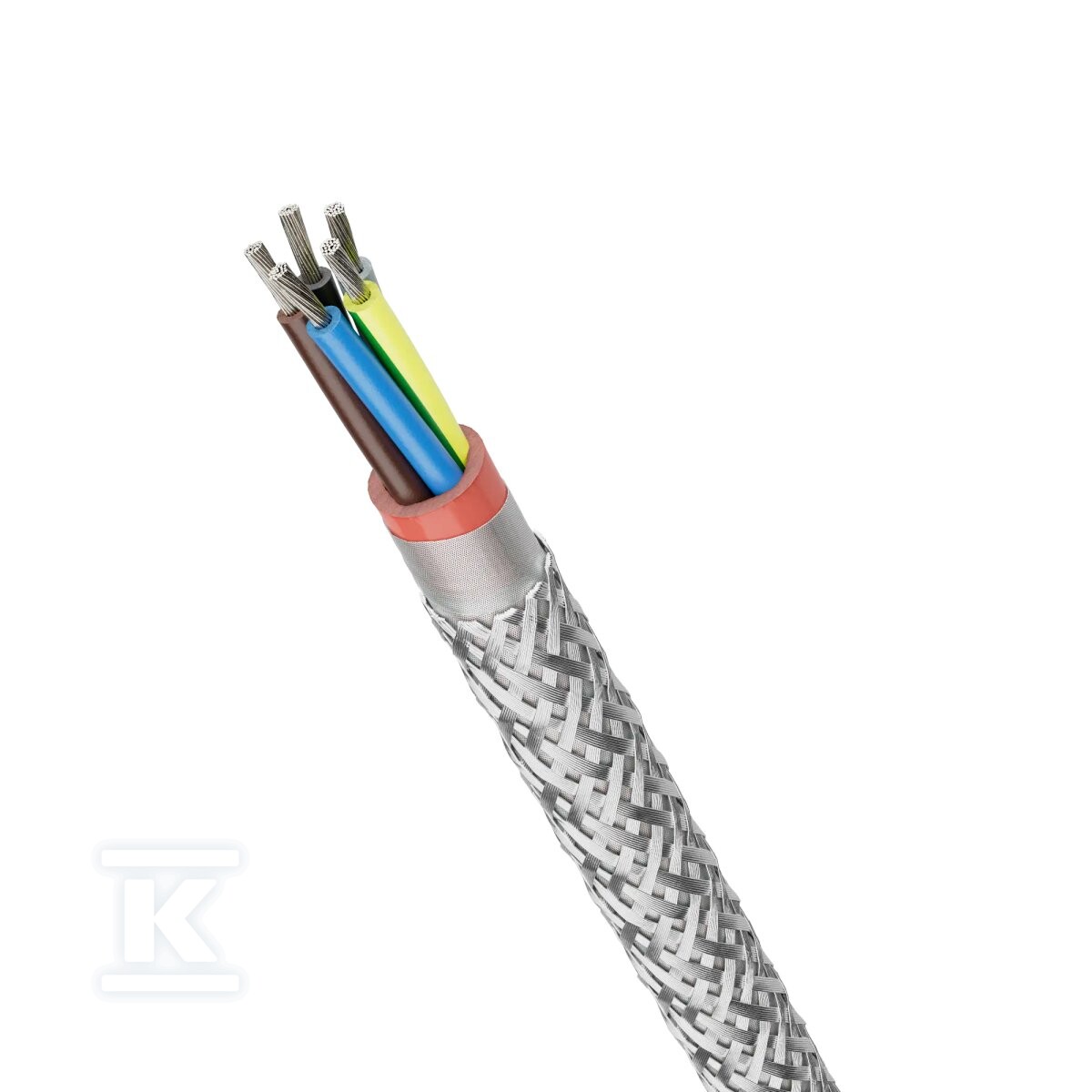

Budowa i materiały zapewniające trwałość w wysokich temperaturach

Rdzeń tworzą cienkodrutowe żyły z miedzi cynowanej, skręcone razem i zaizolowane materiałem na bazie silikonu. Cynowanie ogranicza korozję styków w podwyższonej temperaturze, a budowa wielodrutowa klasy 5 przekłada się na dobrą giętkość przy montażu i w warunkach sporadycznego ruchu. Nad izolacją żył znajduje się owijka z włókna szklanego, która stabilizuje konstrukcję, a następnie zewnętrzna powłoka silikonowa w kolorze czerwono-brązowym. Całość jest dodatkowo zabezpieczona plecionką z drutów stalowych ocynkowanych, co zwiększa odporność mechaniczną w porównaniu z klasycznymi kablami silikonowymi.

Identyfikacja żył jest kolorowa zgodnie z HD 308 S2, co ułatwia szybkie rozpoznanie przewodów na etapie montażu. Kabel jest okrągły, o przybliżonej średnicy zewnętrznej 10,9 mm, a jego masa wynosi około 217 kg/km przy indeksie miedzi 72 kg/km. Konstrukcja bez ekranu i bez dodatkowych powłok zwiększa odporność na temperaturę, ale ogranicza zastosowanie do warunków suchych.

Zakres temperatur, napięcie i właściwości mechaniczne

Przewód pracuje w zakresie od -50 °C do +180 °C po montażu, przy czym od +100 °C wymagana jest odpowiednia wentylacja, ponieważ właściwości mechaniczne silikonu maleją przy braku dostępu powietrza. Napięcie znamionowe U0/U wynosi 300/500 V, a napięcie próbne to 2000 V, co pozwala na zastosowanie w instalacjach elektroenergetycznych i sterowniczych o standardowych parametrach przemysłowych.

Z punktu widzenia mechaniki, minimalny promień gięcia w instalacji stałej to 43,6 mm, czyli 4-krotność średnicy zewnętrznej. W połączeniach sporadycznie ruchomych bez prowadzenia należy zachować promień 218 mm, czyli 20-krotność średnicy. Taki dobór promieni chroni żyły i powłokę przed nadmiernym naprężeniem podczas pracy.

Materiały są bezhalogenowe zgodnie z IEC 60754-1 i nie wydzielają gazów korozyjnych zgodnie z IEC 60754-2. Przewód jest samogasnący i spełnia wymagania ogniowe IEC 60332-1-2. Nie jest olejoodporny według IEC 60811-404 i nie zapewnia niskiej emisji dymu wg IEC 61034-2, dlatego dobór miejsca instalacji musi uwzględniać te ograniczenia.

Zastosowania przemysłowe i warunki montażu

Typowe środowiska to huty stali i szkła, cementownie, zakłady ceramiczne, odlewnie, budowa statków oraz piece przemysłowe, gdzie temperatura otoczenia jest wysoka, a obciążenia mechaniczne występują okresowo. Kabel sprawdza się tam, gdzie konwencjonalne izolacje termoplastyczne tracą właściwości, a potrzebna jest zachowana elastyczność przy jednoczesnym wzmocnieniu mechanicznym.

Montaż wymaga suchych warunków i zapewnienia cyrkulacji powietrza, zwłaszcza w strefach powyżej 100 °C. Dzięki plecionce stalowej przewód lepiej znosi uderzenia i tarcie niż zwykłe kable silikonowe, co przekłada się na dłuższą żywotność w aplikacjach z ograniczonym dostępem do konserwacji. Żyła ochronna typu G ułatwia wykonanie połączenia ochronnego w maszynach i urządzeniach grzewczych.

W praktyce instalatorzy docenią przewidywalną giętkość przy układaniu w wiązkach oraz wyraźną identyfikację kolorową żył, a użytkownik końcowy otrzymuje instalację, która zachowuje parametry elektryczne w ekstremalnym cieple bez konieczności wymiany na bardziej sztywne rozwiązania ceramiczne.
