Zasilacz DR PC-PFM-13W 220-240V 4058075239814

Stałoprądowy zasilacz LED 13 W z regulacją fazową

Zasilacz przeznaczony do zasilania modułów i opraw LED prądem stałym 350 mA w zakresie napięcia 17…36 V. Pracuje z sieci 220…240 V AC, 50/60 Hz, z wejściowym zakresem 198…264 V. Dzięki interfejsowi ściemniania fazowego współpracuje z powszechnie stosowanymi regulatorami na zboczu narastającym i opadającym, co pozwala na płynną regulację strumienia w zakresie 10…100 %. Obudowa z tworzywa sztucznego o wymiarach 97 mm x 43 mm x 30 mm i masie ok. 98 g umożliwia montaż w ograniczonych przestrzeniach. Klasa ochronności II i stopień ochrony IP20 dedykują urządzenie do instalacji wewnętrznych SELV, z bezpiecznym niskim napięciem pracy poniżej 60 V.

Budowa, wymiary i warunki pracy

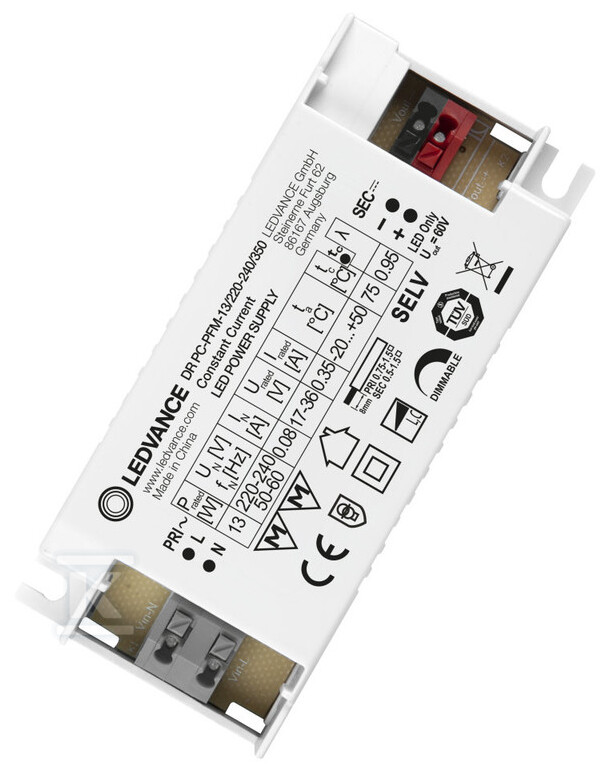

Urządzenie ma smukłą, białą obudowę z tworzywa sztucznego, długość 97 mm, szerokość 43 mm i wysokość 30 mm. Odstęp montażowy wzdłużny wynosi 88,0 mm. Masa produktu to ok. 98 g. Zasilacz pracuje w temperaturze otoczenia -20…+50 °C, przy maksymalnej temperaturze w punkcie pomiarowym tc 75 °C i maksymalnej temperaturze obudowy w przypadku uszkodzenia 95 °C. Wilgotność względna w czasie pracy 10…90 %. Deklarowana trwałość to do 50 000 h przy maksymalnej temperaturze tc. Wydajność wynosi 79 %, współczynnik mocy ? ok. 0,95, a pobór mocy jałowej ok. 2,6 W przy pełnym obciążeniu 13 W. Prąd rozruchowy to 5 A, a tętnienie prądu wyjściowego jest poniżej 5 %. Galwaniczne oddzielenie SELV zapewnia izolację pierwotne/wtórne 3,75 kV, a odporność na przepięcia L-N to 0,5 kV.

Ściemnianie i zabezpieczenia

Zasilacz jest stałopradowy, z dedykowanym prądem wyjściowym 350 mA i tolerancją ±5 %. Napięcie pracy U-OUT to 60 V, a zakres napięcia wyjściowego 17…36 V. Interfejs ściemniania to fazowy Phasenanschnitt, kompatybilny z obciążeniami pojemnościowymi i indukcyjnymi oraz z regulatorami systemowymi producenta i ściemniaczami z przyciskiem. Regulacja odbywa się w zakresie 10…100 %. Zabezpieczenia obejmują odwracalną ochronę przed przegrzaniem, przeciążeniem i zwarciem oraz ochronę przed rozwarciem obwodu. Maksymalna długość przewodu zasilacz/lampa to 2,0 m.

Montaż i zastosowanie

Połączenia wykonane są za pomocą zacisków sprężynowych. Przekrój przewodu po stronie wejściowej 0,75…1,5 mm2, po stronie wyjściowej 0,5…1,5 mm2, długość odizolowania 8,0 mm. Zasilacz nadaje się do opraw LED i modułów LED klasy ochronności I i II, do instalacji oświetlenia wewnętrznego typu SELV. Stosowany jest w biurach, centrach handlowych, szpitalach, restauracjach i hotelach. Nie jest przeznaczony do zastosowań zewnętrznych ani do pracy w trybie zasilania napięciowego. Spełnia wymagania norm EN 61347-1, EN 61347-2-13, EN 55015, EN 61547, EN 61000-3-2 i EN 62384, z oznaczeniami TÜV i CE. Producent deklaruje 5-letnią gwarancję. Niezależny montaż ułatwia opcjonalny zestaw zacisków przewodów zapewniający prawidłowe odciążenie.
