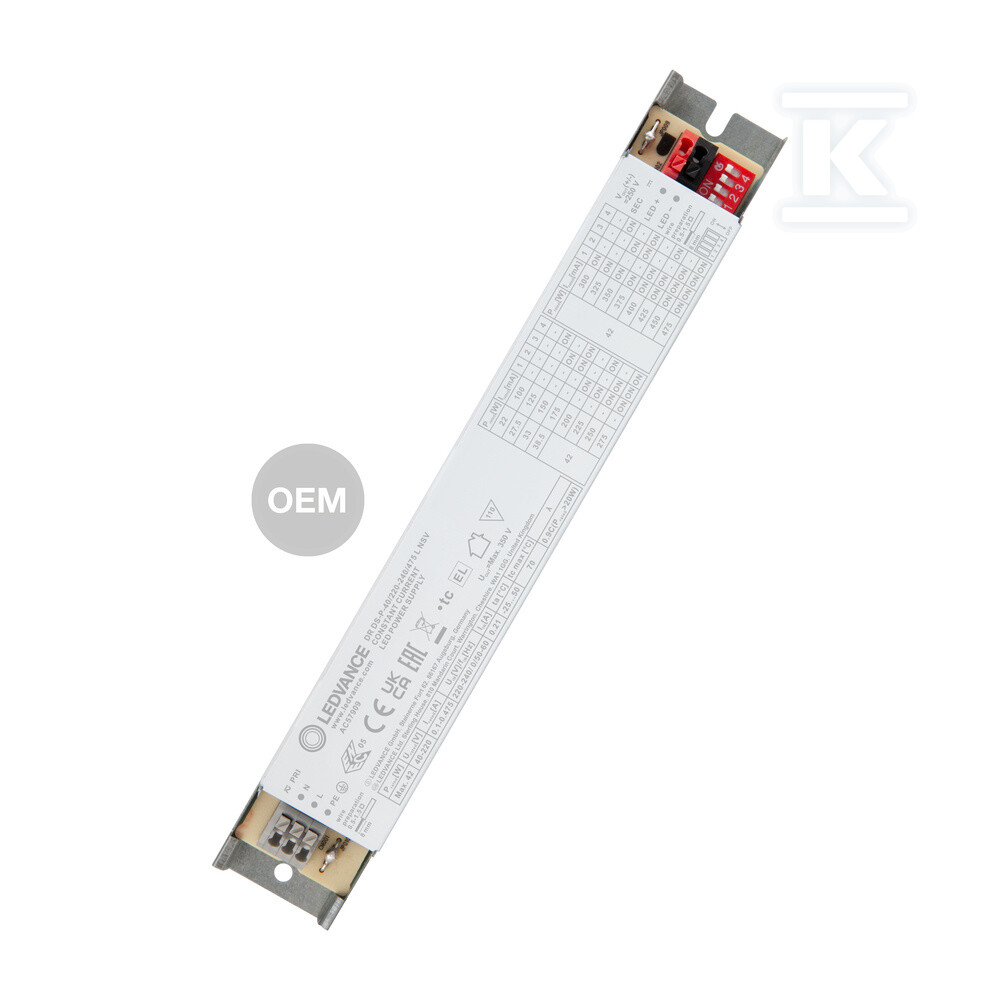

Zasilacz LED prądu stałego DR DS-P 40/220-240/475 L NSV OEM 4099854264948

Zasilacz LED o stałym prądzie z regulacją DIP dla opraw liniowych

Zasilacz LED prądu stałego z przełącznikiem DIP pozwala na szybkie dopasowanie prądu wyjściowego bez wymiany urządzenia. Regulacja odbywa się bezpośrednio na obudowie, co ułatwia instalację w oprawach liniowych i modułach LED. Konstrukcja przeznaczona jest do pracy w sieciach 220…240 V AC oraz w zakresie DC 180…270 V, z częstotliwością 0/50/60 Hz. Wysoki współczynnik mocy >0,97 i sprawność 92 % przekładają się na mniejsze straty własne, ok. 5 W przy pełnym obciążeniu.

Elastyczna regulacja prądu i jakość zasilania

Ustawienie prądu wyjściowego w zakresie 100-475 mA realizowane jest przełącznikiem DIP w krokach co 25 mA, co daje 16 dostępnych wartości. Umożliwia to precyzyjne dobranie strumienia świetlnego do konkretnego modułu LED bez dodatkowych elementów. Tolerancja prądu wyjściowego wynosi ±4,5 %, a tętnienie prądu wyjściowego utrzymuje się poniżej 5 % przy 100 Hz i 120 Hz, co ogranicza migotanie i poprawia komfort wizualny. Napięcie wyjściowe 40…220 V pokrywa większość taśm i modułów liniowych, a nominalna moc wyjściowa to 42 W przy prądzie znamionowym 0,21 A. Prąd rozruchowy 20 A jest typowy dla tej klasy zasilaczy i wymaga doboru zabezpieczenia zgodnie z charakterystyką C. Zniekształcenia harmoniczne na poziomie 10 % oraz odporność na przepięcia 2 kV L/N-Ground i 1 kV L-N zwiększają niezawodność w instalacjach narażonych na zakłócenia.

Budowa, montaż i warunki pracy

Obudowa metalowa w kolorze białym ma wymiary 211 mm długości, 31 mm szerokości i 22 mm wysokości, z rozstawem otworów montażowych 200 mm. Masa 139 g ułatwia montaż w lekkich oprawach. Stopień ochrony IP20 i klasa ochronności I przeznaczone są do zastosowań wewnętrznych bez SELV. Zakres temperatury otoczenia -25…+50 °C oraz maksymalna temperatura w punkcie pomiarowym tc 70 °C pozwalają na pracę w chłodnych pomieszczeniach technicznych i w oprawach z ograniczonym odprowadzaniem ciepła. Połączenia wejściowe i wyjściowe przyjmują przewody 0,5…1,5 mm2 z długością odizolowania 8 mm, zaciski sprężynowe bez przewodów fabrycznych. Wbudowane zabezpieczenia przeciwprzegrzewaniu, przeciążeniu i zwarciu oraz brak możliwości ściemniania upraszczają dobór i eksploatację. Żywotność elektroniki 100 000 h przy L90/B10 @ 25 °C i 100 000 cykli załączeń potwierdzają długą eksploatację w systemach oświetlenia ciągłego.

Zastosowania i zgodność z normami

Urządzenie nadaje się do opraw oświetleniowych i modułów LED, w tym do instalacji awaryjnych zgodnie z IEC 61347-2-13 załącznik J. Geometria zgodna ze specyfikacją Zhaga ułatwia integrację z systemami modułowymi. Spełnia wymagania EN 61347-1, ENEC 61347-2-13, EN 62384, EN 55015, EN 61000-3-2 i EN 61547, z oznaczeniami CE, ENEC, UKCA, EAC, EL. Gwarancja 5 lat wspiera planowanie inwestycji oświetleniowych.
