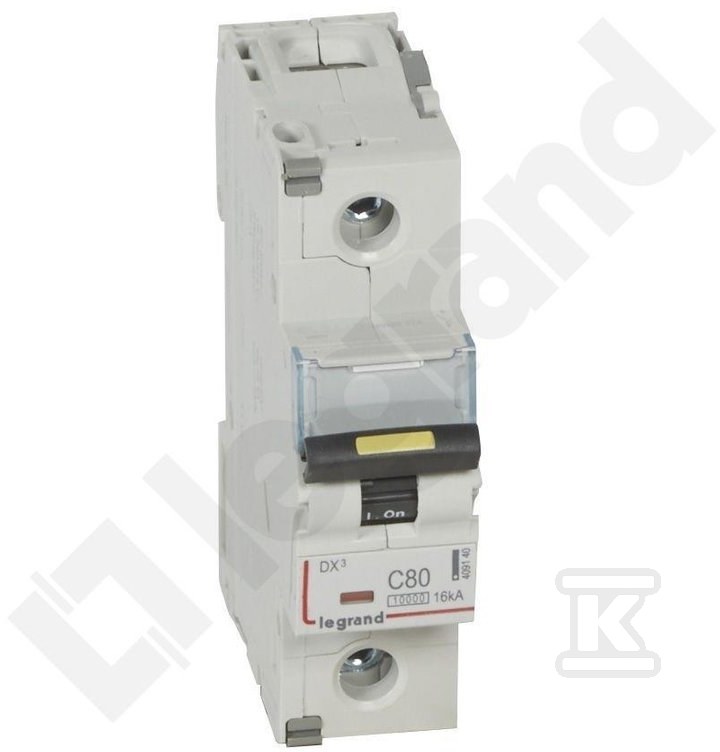

Wyłącznik jednobiegunowy DX3, 16kA, 80A 409140

Profesjonalna ochrona obwodów jednofazowych do 80 A z charakterystyką C

Wyłącznik nadprądowy jednobiegunowy serii DX3 o prądzie znamionowym 80 A i charakterystyce wyzwalania C zapewnia selektywną ochronę instalacji przed przeciążeniem i zwarciem. Jednopólowa konstrukcja przeznaczona jest do sieci AC 230 V z możliwością pracy w układach 230/400 V, w zakresie częstotliwości 50 ... 60 Hz. Urządzenie montowane jest na szynie TH35, zajmuje 1,5 modułu i ma głębokość wbudowania 47 mm, co ułatwia zabudowę w rozdzielnicach podtynkowych. Obudowa w kolorze szarym RAL 7035, stopień ochrony IP20, pozwala na montaż w suchych pomieszczeniach rozdzielczych.

Montaż i wykonanie

Konstrukcja przystosowana jest do pracy w temperaturze otoczenia od -25 °C do 70 °C i stopnia zanieczyszczenia 2. Zaciski przyjmują przewód jednodrutowy 6 ... 70 mm2 oraz wielożyłowy 6 ... 50 mm2, co daje szeroki zakres połączeń w obwodach o dużym przekroju. Możliwość dodatkowego wyposażenia pozwala na rozbudowę o akcesoria pomocnicze serii DX3. Trwałość mechaniczna 20 000 przestawień i trwałość łączeniowa 10 000 łączeń przekładają się na długą żywotność w eksploatacji rozdzielnic przemysłowych i obiektowych.

Parametry elektryczne i odporność na zwarcie

Napięcie znamionowe izolacji Ui wynosi 500 V, a znamionowe napięcie udarowe wytrzymywane Uimp to 4 kV. Znamionowa zwarciowa zdolność łączeniowa Icn według EN 60898 wynosi 10 kA zarówno przy 230 V, jak i 400 V. Zgodnie z IEC 60947-2 znamionowa zwarciowa zdolność wyłączania Icu sięga 16 kA przy 230 V, co zapewnia skuteczną ochronę przy dużych prądach zwarciowych. Charakterystyka C reaguje wolniej na krótkie impulsy prądowe, dzięki czemu dobrze współpracuje z odbiornikami o podwyższonym prądzie rozruchowym, takimi jak silniki czy transformatory.

Zastosowanie i kompatybilność

Urządzenie jest jednobiegunowe, chroni jeden obwód, bez jednoczesnego rozłączania bieguna N. Montaż na szynie TH35 i standardowa szerokość 1,5 modułu ułatwiają integrację z innymi aparatami modułowymi serii S 310 / S 311. Napięcie maksymalne pracy do 440 V AC oraz izolacja 500 V AC pozwalają na stabilną pracę w typowych rozdzielnicach niskiego napięcia.
