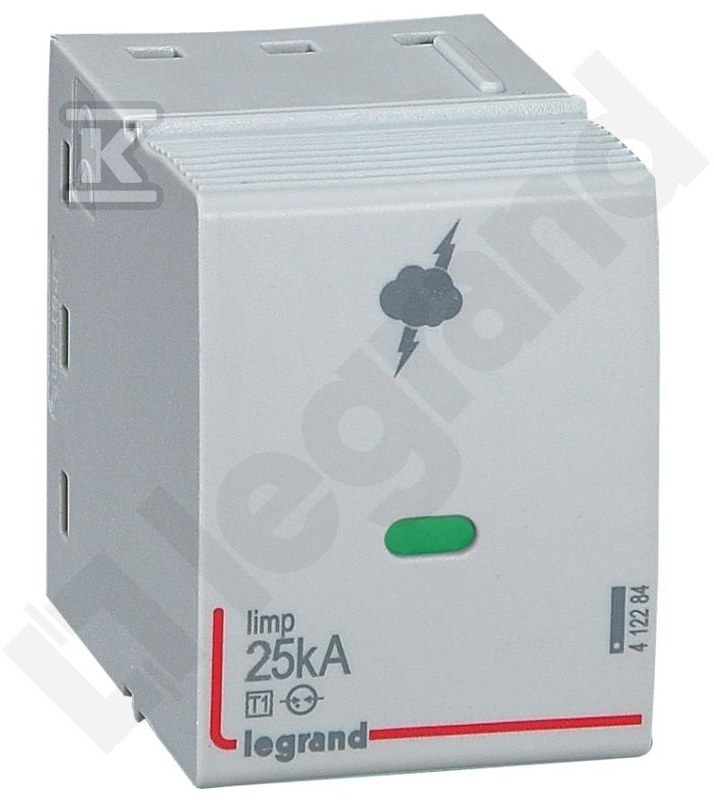

Wkład ogranicznika T1 25 KA 412284

Ochrona instalacji przed przepięciami – wkład ogranicznika T1 25kA

Ten wkład ogranicznika przepięć typu T1, o zdolności wytrzymania impulsu 25kA, to kluczowy element zabezpieczenia instalacji elektrycznej przed skutkami wyładowań atmosferycznych i innymi nagłymi wzrostami napięcia. Przeznaczony do współpracy z ogranicznikami serii ON300, zapewnia skuteczną ochronę w sieciach 230/400V. Montaż na szynie DIN TH-35 mm sprawia, że integracja z istniejącą rozdzielnicą jest prosta i intuicyjna.

Zastosowanie i cechy konstrukcyjne

Wkład ogranicznika przeznaczony jest do montażu wewnątrz ograniczników przepięć Legrand ON300. Jego zadaniem jest szybkie odprowadzenie nadmiaru energii powstałego w wyniku przepięcia, chroniąc podłączone urządzenia przed uszkodzeniem. Konstrukcja oparta na iskierniku zapewnia wysoką skuteczność działania i długą żywotność. Wskaźnik optyczny informuje o stanie wkładu – zielony kolor oznacza sprawność, czerwony – konieczność wymiany.

• Ochrona typu T1: Zapewnia pierwszą linię obrony przed bezpośrednimi uderzeniami pioruna lub bliskimi wyładowaniami atmosferycznymi.
• Zdolność wytrzymania impulsu 25kA: Pozwala na skuteczne odprowadzenie energii nawet przy silnych przepięciach.
• Napięcie maksymalne (Uc) 350V: Odpowiada standardowym napięciom sieciowym, zapewniając kompatybilność z większością instalacji.
• Poziom ochrony (Up) 1,5kV: Ogranicza napięcie przepięcia do bezpiecznego poziomu dla podłączonych urządzeń.
• Wskaźnik stanu: Ułatwia szybką identyfikację uszkodzonego wkładu i konieczność jego wymiany.
• Montaż na szynie DIN TH-35 mm: Standardowy montaż ułatwia instalację i wymianę w istniejących rozdzielnicach.
• Układy sieci: Kompatybilny z układami sieci TN, TN-C oraz TN-C-S.

Bezpieczeństwo i zgodność z normami

Wkład ogranicznika został zaprojektowany i wykonany zgodnie z normą IEC/EN 61643-11, co gwarantuje jego niezawodność i skuteczność działania. Stopień ochrony IP20 zapewnia ochronę przed dotykiem przypadkowym. Poziom ochrony N-PE na poziomie 1,5kV dodatkowo zwiększa bezpieczeństwo instalacji elektrycznej. Zastosowanie tego wkładu ogranicznika to inwestycja w długotrwałą ochronę wrażliwych urządzeń elektrycznych i elektronicznych przed skutkami przepięć.
