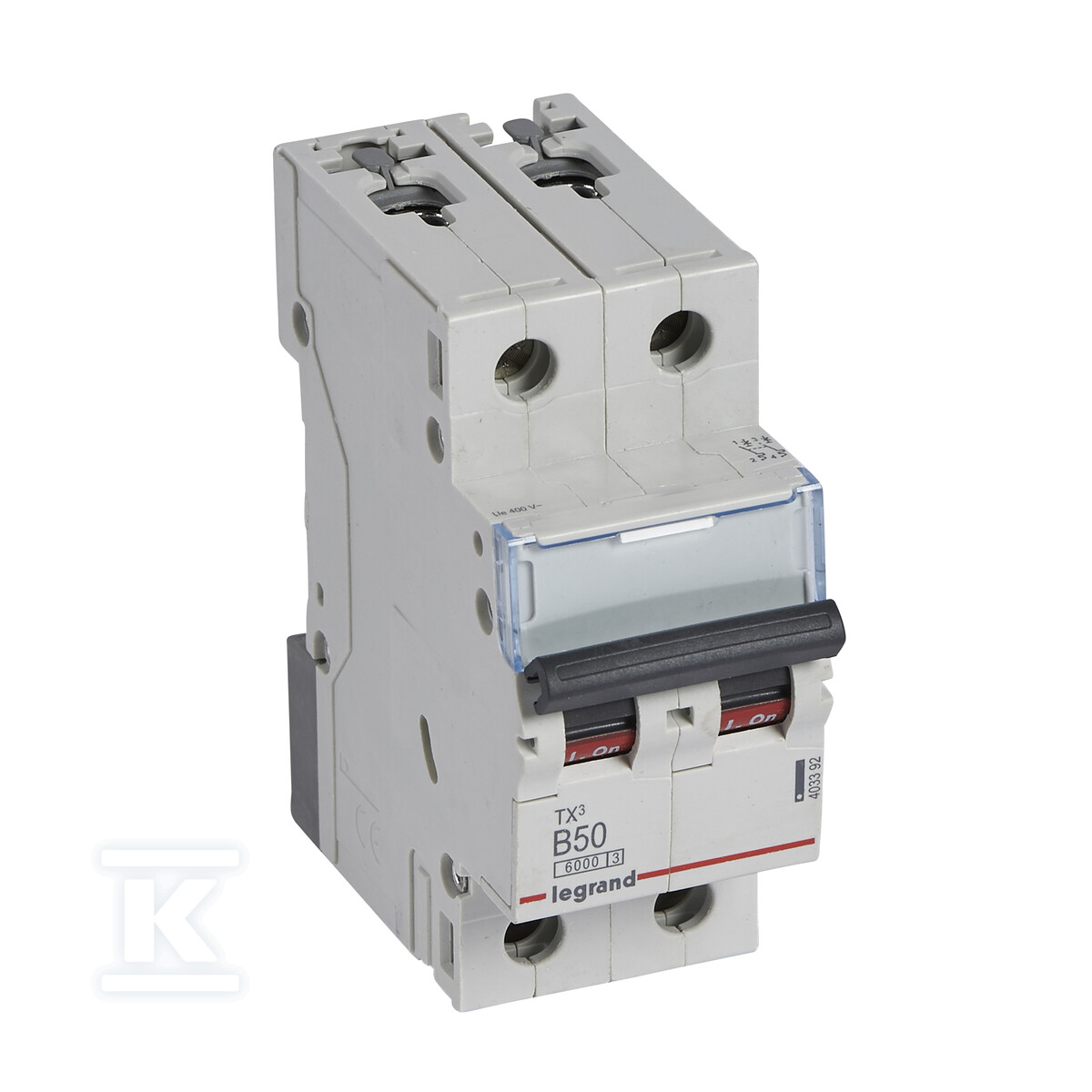

Wyłącznik nadprądowy S 302 2P B 50A 6000A TX3 403392

Wyłącznik nadprądowy S 302 2P B 50A to kluczowy element zabezpieczenia instalacji elektrycznej, chroniący przed skutkami przeciążeń i zwarć. Model ten, o prądzie znamionowym 50A i charakterystyce B, znajduje zastosowanie zarówno w instalacjach domowych, jak i komercyjnych. Dwubiegunowa konstrukcja zapewnia kompleksową ochronę obwodu.

Cechy i zastosowanie

Wyłącznik S 302 TX3 wyróżnia się przede wszystkim łatwością montażu i podłączenia. Dolny zaczep oraz przesłony zacisków znacząco upraszczają prace instalacyjne. Możliwość współpracy z dodatkowymi urządzeniami wyposażenia, takimi jak styki pomocnicze czy wyzwalacze, rozszerza funkcjonalność wyłącznika i pozwala na dostosowanie go do specyficznych potrzeb instalacji. Zastosowanie charakterystyki B sprawia, że wyłącznik reaguje szybko na wzrost prądu, ale jest odporny na krótkotrwałe skoki, co jest istotne przy podłączaniu urządzeń z silnikami elektrycznymi.

Parametry i wydajność

Ten dwubiegunowy wyłącznik został zaprojektowany do pracy w obwodach o napięciu znamionowym 400V AC i napięciu udarowym 4kV. Jego zdolność zwarciowa wynosi 6kA przy 400V oraz 10kA przy 230V, co gwarantuje skuteczną ochronę w przypadku wystąpienia zwarcia. Szerokość wynosząca 2 moduły pozwala na efektywne wykorzystanie przestrzeni w rozdzielnicy. Stopień ochrony IP20 zapewnia podstawową ochronę przed dotknięciem i wnikaniem ciał stałych. Wykonany z wysokiej jakości materiałów, wyłącznik charakteryzuje się trwałością mechaniczną wynoszącą 20 000 cykli oraz elektryczną – 4000 cykli załączania/wyłączania. Montaż odbywa się na szynie TH35.

• Zdolność zwarciowa: 6 kA (IEC/EN 60898-1) / 10 kA (IEC/EN 60947-2) – wysoka skuteczność w przypadku awarii.
• Charakterystyka B: szybka reakcja na wzrost prądu, odporność na krótkotrwałe skoki – idealna do ochrony obwodów z odbiornikami indukcyjnymi.
• Montaż na szynie TH35: standardowe rozwiązanie ułatwiające instalację i wymianę.
• Możliwość rozbudowy: kompatybilność z urządzeniami wyposażenia pomocniczego – elastyczność dostosowania do potrzeb instalacji.
• Napięcie znamionowe: 400 V AC – szerokie zastosowanie w różnych typach instalacji elektrycznych.
• Stopień ochrony IP20: podstawowa ochrona przed dotknięciem i wnikaniem ciał stałych - bezpieczeństwo użytkowania.
