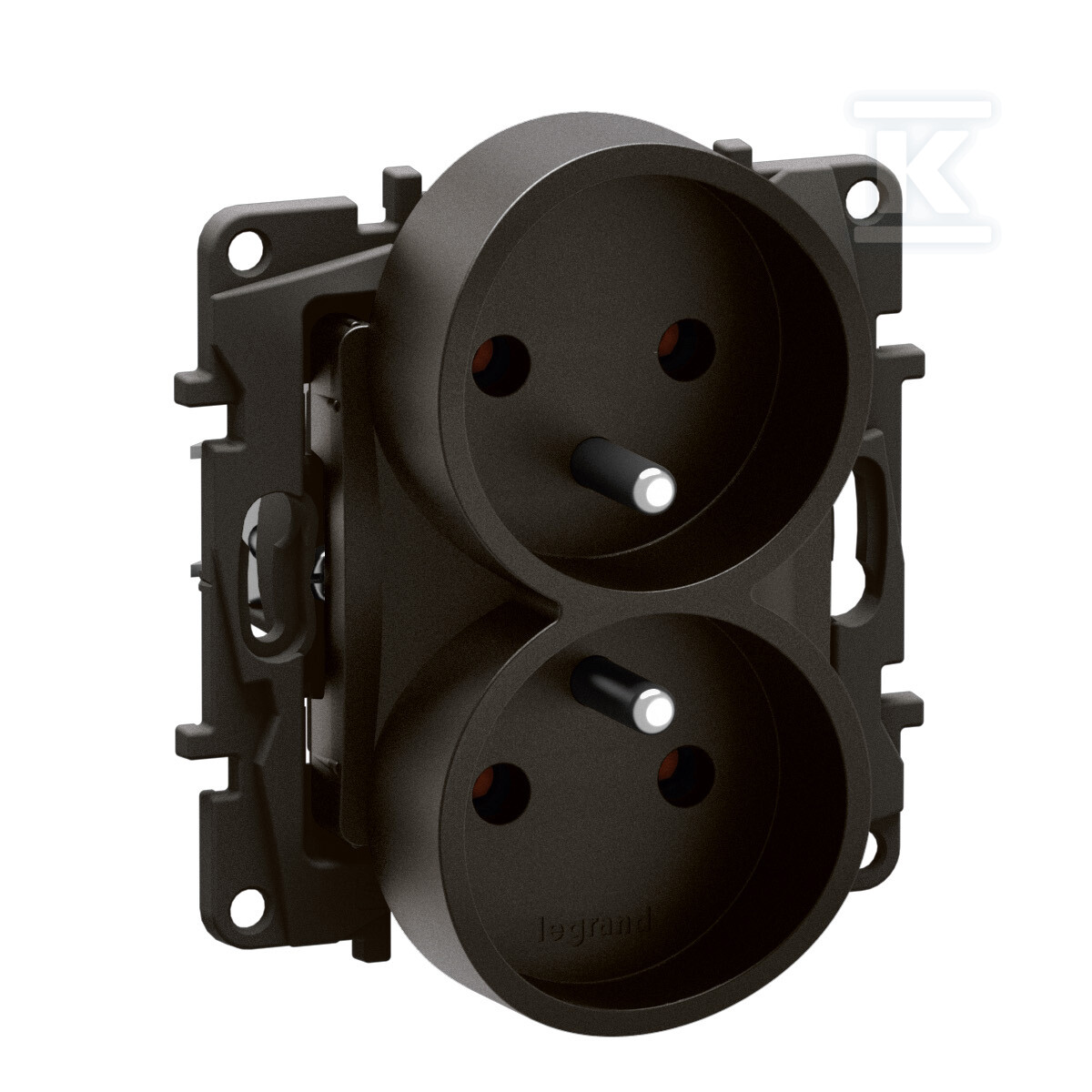

Gniazdo 2x2P+Z, zaciski śrubowe 16A-250 V~ czarne, NOWE NILOE NP3111BK

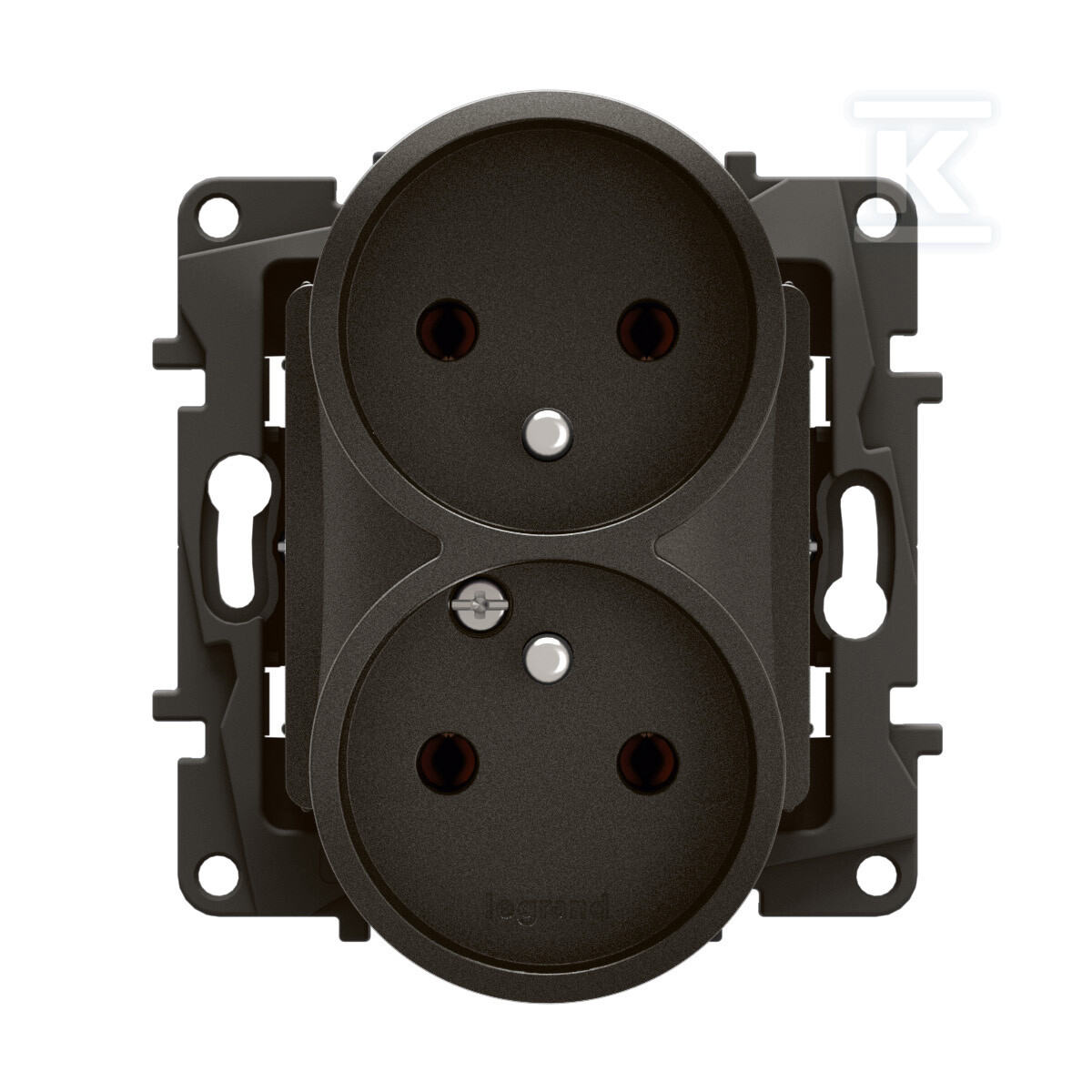

Podwójne gniazdo z uziemieniem 2x2P+Z w czarnym matowym wykończeniu

Gniazdo z serii Niloe służy do podłączania urządzeń elektrycznych i elektronicznych w instalacjach wewnętrznych. Dwa niezależne miejsca 2P+Z z okrągłym stykiem ochronnym w formie bolca pozwalają na jednoczesne zasilanie dwóch odbiorników. Mechanizm jest przeznaczony do montażu podtynkowego i wymaga uzupełnienia ramką z tej samej serii, bez której nie tworzy kompletnego punktu instalacyjnego.

Konstrukcja i montaż podtynkowy

Mechanizm wykonano z tworzywa termoplastycznego z matowym wykończeniem powierzchni i zabezpieczeniem lakierowanym. Uchwyt podtynkowy zapewnia wysoką sztywność i odporność na obciążenia montażowe, a sposób mocowania pazurkowy lub śrubowy dopasowuje się do warunków na budowie. Minimalna głębokość puszki montażowej to 35 mm, a wymiary osprzętu to szerokość 75,8 mm, wysokość 85,9 mm i głębokość 57 mm.

System nacięć na obudowie ułatwia montaż w konfiguracji wielokrotnej, a uchwyty podtynkowe łączą się ze sobą bez luzów, co przyspiesza układanie rzędów gniazd. Odporność udarowa IK04 i stopień ochrony IP20 wynikają z przeznaczenia wyłącznie do użytku wewnętrznego, w suchych pomieszczeniach. Powierzchnia jest nieprzezroczysta, bez nadruku ani symboli, z matowym czarnym kolorem barwionym w masie.

Parametry elektryczne i sposób podłączenia

Gniazdo pracuje przy napięciu znamionowym 250 V i prądzie znamionowym 16 A w zakresie częstotliwości 50 ... 75 Hz. Połączenie przewodów odbywa się za pomocą zacisków śrubowych, co daje pewny kontakt i ułatwia serwis. Styk ochronny jest okrągły, a biegun N nie jest jednocześnie rozłączany.

Urządzenie nie ma przesłony torów prądowych, lampki sygnalizacyjnej, przełącznika wł./wył., pokrywy uchylnej ani mechanizmu wyrzutu wtyczki. Brak ochrony przeciwprzepięciowej i przeciwprądowej przetężeniowej, brak zasilania specjalnego oraz brak izolacji dodatkowej. Mechanizm nie jest przeznaczony do pracy w ciężkich warunkach wg VDE.

Wygląd, kompatybilność i zastosowanie

Czarny matowy odcień plakietki i mechanizmu wpisuje się w smukły, nowoczesny wygląd serii Niloe. Kolor barwiony w masie ogranicza widoczność uszkodzeń mechanicznych. Mechanizm jest kompatybilny z dotychczasowymi mechanizmami Niloe oraz z systemami ramkowymi wielokrotnymi, co pozwala na budowę spójnych zestawów ściennych.

W praktyce instalator doceni:

• szybki montaż dzięki systemowi nacięć i łączeniu uchwytów podtynkowych,
• stabilne mocowanie pazurkowe i śrubowe w standardowej puszce 35 mm,
• czytelny, jednolity wygląd bez dodatkowych elementów świetlnych,
• opakowanie papierowe wygodne w transporcie i na budowie.
