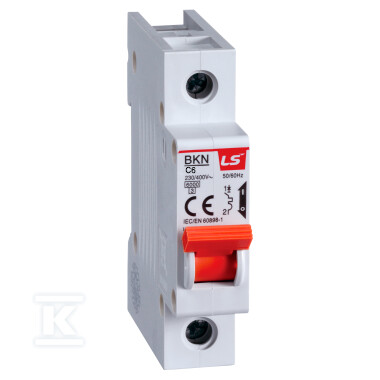

Wyłącznik nadmiarowoprądowy, 6kA serii BKN 1P 6A charakterystyka C BKN 1P C6A

Jednofazowy wyłącznik nadmiarowoprądowy 6 A z charakterystyką C

Wyłącznik serii BKN w wersji 1P 6 A z charakterystyką C służy do ochrony przed przeciążeniem i zwarciem w instalacjach jednofazowych. Jednobiegonowy aparat o prądzie znamionowym 6 A zabezpiecza obwody sterownicze i mocy. Charakterystyka C pozwala na tolerowanie krótkotrwałych prądów rozruchowych, co sprawdza się przy odbiornikach z silnikami, transformatorami i oświetleniem wyładowczym. Rozwiązanie jest przeznaczone do montażu w standardowych rozdzielnicach, gdzie liczy się szybka reakcja na nadmiar prądu i prosta wymiana w razie potrzeby.

Montaż na szynie DIN i przeznaczenie

Aparat montuje się na szynie DIN, co umożliwia szybkie i uporządkowane rozmieszczenie w polu rozdzielnicy. Kompaktowa budowa miniaturowego wyłącznika pozwala na gęste upakowanie zabezpieczeń bez utraty dostępu serwisowego. Przeznaczenie obejmuje ochronę i rozdział obwodów sterowniczych oraz mocy, zarówno w nowych instalacjach, jak i podczas modernizacji istniejących rozdzielnic. Dzięki jednobiegunowej konstrukcji nadaje się do zabezpieczania linii fazowych.

Charakterystyka C i warunki pracy

Charakterystyka C oznacza wolniejszą reakcję na chwilowe wzrosty prądu w porównaniu z charakterystyką B, a tym samym mniejszą skłonność do nieuzasadnionych zadziałań przy rozruchu urządzeń indukcyjnych. Napięcie znamionowe 230/400 V AC pokrywa typowe warunki pracy w sieciach niskiego napięcia. Zdolność łączeniowa 6 kA zapewnia skuteczne wyłączenie zwarcia w instalacjach o ograniczonej impedancji sieci. Parametry te pozwalają na stabilną pracę w obwodach sterowniczych, gdzie występują okresowe prądy udarowe.

Budowa i zastosowanie w obwodach sterowniczych i mocy

Konstrukcja miniaturowego wyłącznika nadmiarowoprądowego serii BKN wspiera zarówno funkcje zabezpieczające, jak i rozdzielcze. W praktyce instalator wykorzystuje go do zabezpieczenia pojedynczej linii fazowej o obciążeniu do 6 A, natomiast użytkownik końcowy zyskuje ochronę przed skutkami przeciążenia i zwarcia. Aparat sprawdza się w rozdzielnicach głównych i podrozdzielnicach, w których wymagane jest oddzielne zabezpieczenie obwodów sterowania oraz odbiorników mocy.
