Moduł AC/DC 1W 3.3V 0.3A IRM-01-3.3S

Kompaktowy zasilacz modułowy do aplikacji przemysłowych

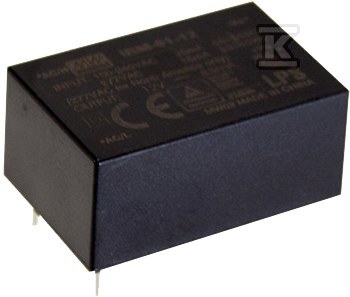

Zasilacz IRM-01 to miniaturowy moduł AC/DC o mocy 1W, zaprojektowany przez Mean Well jako element do bezpośredniego wlutowania w płytkę drukowaną urządzeń elektronicznych i systemów automatyki przemysłowej. Wersja IRM-01-3.3S występuje w obudowie typu SMD - jej wymiary to zaledwie 33,7 × 22,2 × 16 mm, co pozwala na oszczędność miejsca nawet w najbardziej zagęszczonych konstrukcjach.

Parametry elektryczne

Moduł obsługuje pełen zakres napięć wejściowych 85-305 VAC (oraz 120-430 VDC), dzięki czemu sprawdza się zarówno w instalacjach europejskich (230 VAC), jak i amerykańskich (115 VAC), a także w aplikacjach z napięciem stałym - np. w systemach fotowoltaicznych czy zasilaniach awaryjnych. Częstotliwość pracy wynosi 47-63 Hz. Prąd wejściowy przy pełnym obciążeniu to zaledwie 25 mA przy 115 VAC i 18 mA przy 230 VAC.

Na wyjściu moduł dostarcza napięcie stałe 3,3 V z prądem znamionowym 300 mA. Tolerancja napięcia wyjściowego wynosi ±2,5%, a regulacja liniowa i obciążeniowa utrzymują się na poziomie ±0,5% - to istotne dla układów cyfrowych wymagających stabilnego zasilania, np. mikrokontrolerów, sensorów czy modułów komunikacyjnych. Tętnienia i szumy nie przekraczają 150 mVp-p.

Seria IRM osiąga sprawność do 77% przy napięciu wyjściowym 24 V; dla wersji 3,3 V sprawność wynosi około 66-70%. Kluczową zaletą jest ekstremalnie niski pobór mocy bez obciążenia - poniżej 0,075 W - co pozwala spełnić międzynarodowe wymagania dotyczące zużycia energii przez urządzenia elektroniczne.

Zabezpieczenia, EMC i normy bezpieczeństwa

Moduł wyposażono w trzy mechanizmy ochronne: zwarcie i przeciążenie (aktywuje się po przekroczeniu 110% mocy znamionowej, działa w trybie hiccup z automatycznym restartem) oraz przepięcie wyjściowe (przy napięciu wyjściowym wersji 3,3 V zabezpieczenie zenerowe odcina napięcie w zakresie 3,8-4,9 V). Obudowa phenoliczna zalana silikonem zapewnia odporność na drgania do 5G oraz podstawową ochronę przed pyłem i wilgocią.

Zasilacz spełnia normy emisji elektromagnetycznych EN55022 Class B bez konieczności stosowania dodatkowych filtrów - fabrycznie wbudowane komponenty EMI filtering są wystarczające. Odporność EMC obejmuje poziom przemysłowy ciężkiego sprzętu ze surge L-N na poziomie 1 kV. Normy bezpieczeństwa to certyfikaty UL60950-1 oraz TUV EN60950-1; opcjonalnie dostępna jest zgodność z IEC60601-1 (medyczne), EN60335-1 oraz EN61558.

Izolacja między wejściem a wyjściem wynosi 3 kVAC, a rezystancja izolacji - minimum 100 M? przy 500 VDC.

Warunki pracy i montaż

Zakres temperatur pracy to od -30°C do +85°C (przy naturalnej konwekcji). Producent podaje krzywą deratingową - powyżej około +50°C przy pełnym obciążeniu moc wyjściowa musi być redukowana. Temperatura składowania mieści się w przedziale od -40°C do +100°C. Wilgotność robocza to 20-90% RH bez kondensacji.

Średni czas bezawaryjnej pracy (MTBF) wynosi minimum 1960 tysięcy godzin według normy MIL-HDBK-217F przy +25°C.

Wersja SMD przeznaczona jest do lutowania metodą reflow - temperatura szczytowa to 240°C, czas powyżej 220°C nie może przekraczać 60 sekund. Dla standardowego montażu przewlekanego dostępna jest wersja PCB o wysokości obudowy zmniejszonej do 15 mm. Pinout jest identyczny dla obu wariantów:

Pin	Funkcja
1	AC/L
2	AC/N
+Vo	Wyjście dodatnie
-Vo	Wyjście ujemne

Producent udziela na całą serię gwarancji trzyletniej.
