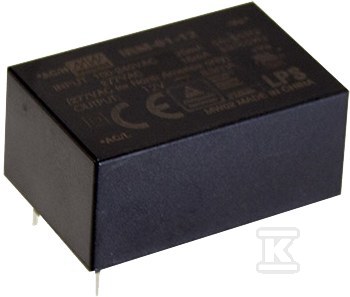

Moduł AC/DC 1W 5V 0.2A IRM-01-5S

Miniaturowy zasilacz AC/DC do zabudowy w urządzeniach

Seria IRM-01 to jednowyjściowe moduły zasilające o mocy 1W, zaprojektowane do bezpośredniego lutowania w płytki drukowane urządzeń elektronicznych i systemów automatyki przemysłowej. Wersja IRM-01-5S dostarcza napięcie 5V przy prądzie 200mA, co wystarcza do zasilenia mikrokontrolerów, sensorów, modułów komunikacyjnych czy niewielkich układów peryferyjnych.

Konstrukcja i wykonanie

Obudowa wykonana z tworzywa fenolowego jest zalana silikonem, co poprawia odprowadzanie ciepła i zapewnia podstawową odporność na kurz oraz wilgoć. Moduł jest dostępny w dwóch wariantach montażowych - klasycznym do lutowania przewlekanego (THT) oraz wersji SMD przeznaczonej do montażu powierzchniowego metodą reflow. Wymiary wersji SMD wynoszą 33,7 × 22,2 × 16 mm - to naprawdę kompaktowy format jak na zasilacz sieciowy z pełną izolacją galwaniczną.

Konstrukcja spełnia klasę izolacji II, co oznacza brak pinu uziemiającego - wystarczą tylko dwa przewody zasilające (L i N). Izolacja między wejściem a wyjściem wytrzymuje napięcie próbne 3 kV AC, a rezystancja izolacji wynosi minimum 100 M? przy 500 V DC.

Parametry elektryczne

Moduł akceptuje szeroki zakres napięć wejściowych - od 85 do 305 V AC (lub equivalently 120-430 V DC), więc sprawdzi się zarówno w instalacjach europejskich (230 V), jak i amerykańskich (120 V) bez konieczności przełączania czy stosowania transformatora separującego. Częstotliwość sieciowa to 47-63 Hz.

Sprawność dla napięcia wyjściowego 5 V sięga 72%, co przy mocy zaledwie 1 W oznacza minimalne straty cieplne - nie trzeba planować dużego radiatora ani specjalnego chłodzenia poza naturalną konwekcją powietrza.

Tolerancja napięcia wyjściowego to ±2,5%, a tętnienia i szumy nie przekraczają 150 mV p-p - wystarczająco czyste zasilanie dla większości układów cyfrowych niskiego napięcia.

Zabezpieczenia

Moduł zawiera trzy rodzaje zabezpieczeń:

• Przeciwzwarciowe - przy zwarciu wyjścia zasilacz przechodzi w tryb hiccup (przerywany), automatycznie wracając do normalnej pracy po usunięciu awarii.
• Przeciwprzeciążeniowe - aktywuje się przy obciążeniu przekraczającym 110% mocy znamionowej.
• Przepięciowe - chroni przy napięciu wyjściowym w zakresie 5,2-6,8 V, realizowane przez odcięcie i ograniczenie stabilizatorem diodowym.

Warunki pracy, niezawodność i normy

Zakres temperatur pracy wynosi od -30°C do +85°C, ale przy wyższych temperaturach otoczenia należy uwzględnić derating - producent podaje krzywą obniżania mocy dla orientacji poziomej modułu. Wilgotność robocza to 20-90% RH bez kondensacji.

Obudowa zapewnia odporność na wibracje do 5G w paśmie 10-500 Hz - testowane przez godzinę po trzech osiach X/Y/Z. Średni czas bezawaryjnej pracy szacowany na minimum 1960 tysięcy godzin według MIL-HDBK-217F (przy 25°C) to bardzo dobry wynik jak na miniaturowy zasilacz komercyjny.

Moduł spełnia normy emisji elektromagnetycznej EN55032 Class B bez żadnych dodatkowych komponentów filtrujących - wystarczą same filtry EMI wbudowane w obudowę. Zgodność z normami EN61000-3-2 (harmoniczne prądu) i EN61000-3-3 (wahania napięcia) pozwala na stosowanie w urządzeniach podlegających dyrektywie ErP.

Pod względem odporności EMC moduł spełnia wymagania dla poziomu przemysłowego ciężkiego - obejmuje to testy zgodne z normami EN61000-4-2,3,4,5,6,8,11 oraz surge L-N na poziomie 1 kV.

Certyfikaty bezpieczeństwa obejmują UL62368-1, TUV EN62368-1 oraz EAC TP TC 004/020 - konstrukcja bazuje na normie projektowej EN61558-1/-2-16 przeznaczonej dla transformatorów i zasilaczy oddzielających.

Dla montażu SMD producent dopuszcza lutowanie metodą reflow z temperaturą szczytową 240°C przez maksymalnie 10 sekund. Dla THT temperatura pinów to max 260°C przez maksymalnie 10 sekund.
