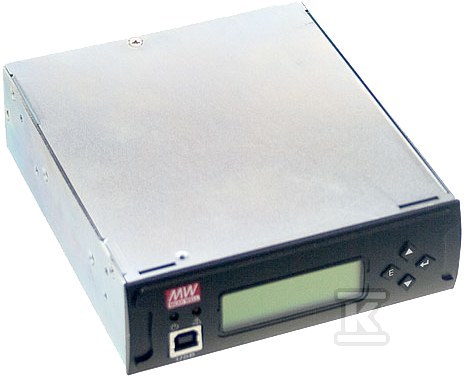

Moduł sterująco-monitorujący do RCP-2000 RKP-CMU1

Moduł sterowania i monitoringu dla szaf RACK 19" z zasilaczami RCP-2000

Moduł RKP-CMU1 od MEAN WELL przeznaczony jest do centralnego sterowania i monitoringu systemu zasilania w szafach 19". Urządzenie komunikuje się z zasilaczami RCP-2000 przez magistralę PMBus i pozwala na zdalny odczyt oraz zmianę kluczowych parametrów pracy całej szyny równoległej lub pojedynczych modułów. Dzięki temu instalator uzyskuje pełną kontrolę nad instalacją bez konieczności otwierania szafy, a użytkownik końcowy ma dostęp do aktualnych danych o stanie zasilania w czasie rzeczywistym.

Sterowanie i monitoring do 32 zasilaczy RCP-2000

Moduł obsługuje do 32 jednostek RCP-2000 w jednej szynie. Na panelu znajduje się wyświetlacz LCD 16x2 alfanumeryczny oraz przyciski do zarządzania, a wbudowany zegar czasu rzeczywistego pozwala rejestrować alarmy i zdarzenia z datą i godziną. Odczyt obejmuje napięcie wyjściowe, prąd obciążenia, temperaturę wewnętrzną oraz napięcie wejściowe każdego zasilacza. Z poziomu modułu można zmieniać napięcie wyjściowe, ustawić ograniczenie prądu oraz włączać i wyłączać poszczególne jednostki.

Sygnalizacja stanu odbywa się diodami zieloną Power on i czerwoną Alarm. Do dyspozycji są cztery programowalne wyjścia przekaźnikowe z maksymalnym kontaktem 30 V / 1 A rezystancyjnym, które mogą pracować jako normalnie zamknięte lub normalnie otwarte w zależności od ustawienia. Przekaźniki sygnalizują zaburzenia pracy zasilacza i mogą być wykorzystane do sterowania zewnętrznymi urządzeniami alarmowymi lub zabezpieczeniami.

Komunikacja i integracja z systemem

RKP-CMU1 oferuje interfejsy USB, RS-232 i Ethernet. Cały system można obsługiwać z komputera PC za pomocą dedykowanego oprogramowania lub przeglądarki IE, a po podłączeniu przez modem GSM/GPRS sterowanie jest możliwe zdalnie. Komunikacja z zasilaczami odbywa się przez sygnał PMBus dla każdej jednostki, co zapewnia spójny odczyt numeru seryjnego, firmware oraz statusu pracy.

Zasilanie modułu to 12 ~ 15 V DC, a pobór wynosi 1 A przy 12 V DC lub 0,8 A przy 15 V DC. Napięcie wyjściowe sygnalizacyjne to 12,24 V. Moduł przechowuje logi zdarzeń i umożliwia przeglądanie historii pracy szyny, co ułatwia diagnostykę serwisową i analizę awarii.

Budowa, warunki pracy i zgodność

Obudowa modułu ma wymiary 147,5 x 127 x 41 mm i przeznaczona jest do montażu w szafach RACK 19" w formacie 1U. Wersja z obudową rack 19" ma wymiary 350,8 x 483,6 x 44 mm. Stopień ochrony to IP20, a temperatura pracy wynosi -25 °C do +70 °C przy wilgotności 20 ~ 90% RH bez kondensacji. Zakres przechowywania to -40 °C do +85 °C przy 10 ~ 95% RH.

Izolacja I/P-O/P, I/P-FG, O/P-FG to 100 M? przy 500 V DC / 25 °C / 70% RH. Wytrzymałość napięciowa I/P-O/P to 3 kV AC, I/P-FG 1,5 kV AC do 2 kV AC w zależności od wersji, a O/P-FG 0,7 kV DC. Urządzenie spełnia wymagania EMC zgodnie z EN55032 CISPR32 klasa B przewodowa i klasa A promieniowana oraz EN61000-3-2, -3, a odporność elektromagnetyczną potwierdza zgodność z EN61000-4-2, 3, 4, 5, 6, 8, 11 i EN61000-6-1. Bezpieczeństwo jest oparte na UL60950-1, TUV EN60950-1 oraz projekcie zgodnym z TUV EN62368-1, z aprobatą EAC TP TC 004.

Szacowana niezawodność to minimum 110,5 tys. godzin przy 25 °C. Producent deklaruje 3 lata gwarancji.
