Moduł sterujący z obudową 1U gniazda IEC RKP-1UI-CMU1

Kompaktowy moduł sterujący i monitorujący do szafy Rack 19"

Moduł sterujący z obudową 1U i gniazdami IEC przeznaczony jest do montażu w standardowej szafie 19" i pełni rolę centralnego punktu nadzoru nad zasilaniem DC w rozbudowanych instalacjach rackowych. Rozwiązanie łączy w sobie obudowę z gniazdami IEC oraz jednostkę kontrolno-monitorującą, dzięki czemu instalator otrzymuje gotowy element do zarządzania napięciem wyjściowym, prądem obciążenia i temperaturą pracy kompatybilnych zasilaczy. Zasilanie jednostki sterującej ma charakter DC, a komunikacja z siecią i lokalne sterowanie odbywają się przez USB, RS-232 i Ethernet, co pozwala na integrację z systemami BMS i zdalny podgląd parametrów z poziomu przeglądarki PC.

Montaż w szafie 19" i obudowa

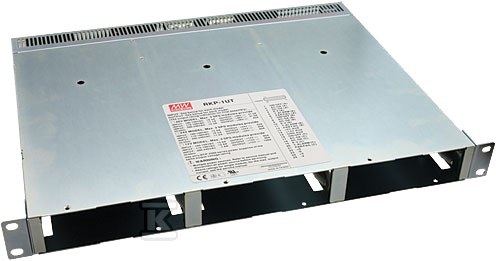

Obudowa 1U ma wymiary długości 350,8 mm, szerokości 483,6 mm i wysokości 44 mm, co odpowiada standardowi montażowemu 19". Konstrukcja przeznaczona jest do instalacji w szafie Rack i zawiera gniazda IEC, ułatwiając podłączenie zasilaczy i rozprowadzenie energii w jednym miejscu. Wewnętrzna jednostka ma wymiary 147,5 mm długości, 127 mm szerokości i 41 mm wysokości, co pozwala na jej umieszczenie w ramach obudowy RKP-1U. Cztery programowalne przekaźniki użytkownika z maksymalnym kontaktem 30 V / 1 A rezystancyjnym umożliwiają realizację logiki sterowania, sygnalizacji awarii lub zdalnego załączania obwodów pomocniczych bez dodatkowych modułów.

Monitorowanie i sterowanie zasilaniem DC

Jednostka wyświetla napięcie wyjściowe DC, prąd obciążenia oraz temperaturę wewnętrzną. Do dyspozycji jest wyświetlacz LCD 16×2 alfanumeryczny oraz podgląd przez stronę internetową PC, co daje dwa niezależne sposoby odczytu stanu pracy. Sterowanie obejmuje ustawianie napięcia wyjściowego, limitu prądowego oraz funkcji ON/OFF. Zasilanie logiki sterującej mieści się w zakresie 12 ~ 15 V DC, przy poborze 1 A / 12 V DC lub 0,8 A / 15 V DC. Interfejs PMBus umożliwia odczyt i konfigurację parametrów zasilaczy kompatybilnych, a izolacja wejście-wyjście, wejście-ramka, wyjście-ramka wynosi 100 M? przy 500 V DC w warunkach 25 °C / 70 % RH. Odporność wyjście-ramka to 0,7 kV DC.

Warunki pracy i zgodność

Urządzenie pracuje w temperaturze od -25 °C do +70 °C przy wilgotności 20 ~ 90 % RH bez kondensacji. Zakres przechowywania to -40 °C do +85 °C przy 10 ~ 95 % RH bez kondensacji. Odporność na wibracje wynosi 10 ~ 500 Hz przy 2 G przez 10 min / 1 cykl, 60 min na każdą oś X, Y, Z. Deklarowana niezawodność to minimum 671,5 tys. godzin MTBF, przy 110,5 tys. godzin wg Telcordia SR-332 oraz wyliczeniach MIL-HDBK-217F w 25 °C. Konstrukcja spełnia wymagania bezpieczeństwa rynku europejskiego potwierdzone certyfikatem CE, a projekt odwołuje się do EN62368-1 BS EN. Dodatkowo produkt posiada aprobatę EAC TP TC 004.
