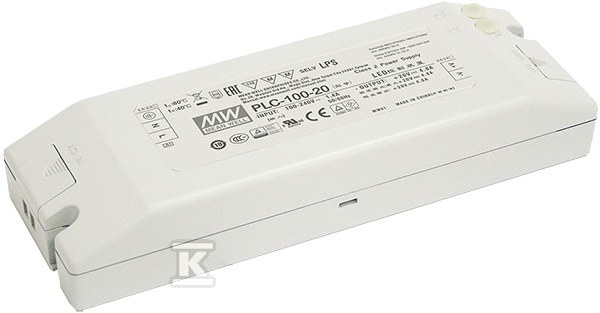

Zasilacz LED 100W 20V 4.8A PLC-100-20

Wydajne zasilanie do instalacji LED oparte na technologii CV+CC

Zasilacz PLC-100-20 z serii PLC-100 marki Mean Well to jednowyjściowy zasilacz impulsowy o mocy znamionowej 96 W, dostarczający napięcie 20 V przy prądzie wyjściowym do 4,8 A. Urządzenie wyróżnia się wbudowaną funkcją aktywnego korektora współczynnika mocy (PFC), dzięki czemu przy pełnym obciążeniu współczynnik PF przekracza 0,95 zarówno przy zasilaniu 115 VAC, jak i 230 VAC - to istotna cecha w instalacjach przemysłowych i komercyjnych, gdzie wymagana jest zgodność z normami dotyczącymi jakości energii.

Seria PLC-100 obsługuje dwa tryby pracy: tryb stałego napięcia (CV) do zasilania przez zewnętrzny sterownik LED oraz tryb stałego prądu (CC) do bezpośredniego sterowania diodami. Zakres regulacji napięcia wyjściowego wynosi 17-20 V, a prądu wyjściowego 3,6-4,8 A, co pozwala na precyzyjne dopasowanie parametrów do konkretnej konfiguracji taśm lub modułów LED.

Konstrukcja i warunki pracy

Obudowa o wymiarach 200,5 × 69,5 × 35 mm wykonana jest w formacie umożliwiającym montaż w standardowych profilach aluminiowych stosowanych przy oświetleniu LED. Chłodzenie odbywa się poprzez swobodną konwekcję powietrza - brak wentylatora oznacza cichą pracę i eliminację elementów ruchomych podatnych na zużycie. Zakres temperatury pracy wynosi od -30°C do +50°C, przy czym producent zaleca stosowanie krzywej deratingowej (obniżania mocy) przy wyższych temperaturach otoczenia - szczegóły dostępne w dokumentacji technicznej.

Napięcie wejściowe mieści się w zakresie 90-264 VAC (lub opcjonalnie 127-370 VDC), co pozwala na zastosowanie zarówno w standardowych instalacjach sieciowych, jak i w bardziej wymagających środowiskach przemysłowych. Sprawność energetyczna sięga 88,5%, co przekłada się na minimalne straty cieplne i niższe koszty eksploatacji systemu oświetleniowego.

Zabezpieczenia i niezawodność

Zasilacz wyposażono w komplet zabezpieczeń:

• Przeciążenie wyjściowe (OCP): aktywne ograniczenie prądu ze zdolnością automatycznego powrotu po usunięciu awarii,
• Przepięcie wyjściowe (OVP): wyłączenie napięcia wyjściowego z blokadą - ponowne załączenie wymaga odłączenia i ponownego podłączenia zasilania,
• Przegrzanie (OTP): wyłączenie napięcia wyjściowego z automatycznym powrotem po schłodzeniu,
• ** zwarcie wyjścia:** chronione konstrukcyjnie.

Izolacja galwaniczna została zaprojektowana zgodnie z klasą II (symbol ? na obudowie), co oznacza brak konieczności podłączania przewodu ochronnego - uproszczenie instalacji i większe bezpieczeństwo użytkownika końcowego.

Średni czas bezawaryjnej pracy (MTBF) wynosi minimum 297 900 godzin według normy MIL-HDBK-217F (przy temperaturze 25°C), a producent udziela 2-letniej gwarancji.

Normy bezpieczeństwa i EMC

Urządzenie spełnia szereg międzynarodowych standardów:

Kategoria	Normy
Bezpieczeństwo elektryczne	UL1310, TUV BS EN/EN60950-1, BS EN/EN61347-1, BS EN/EN61347-2-13
Emisja EMC	BS EN/EN55015, GB/T17743 - klasa C przy obciążeniu ?70%
Odporność EMC	BS EN/EN61000-4-2/3/4/5/6/8/11 - poziom przemysłowy lekki (surge 4 kV)

Dla spełnienia wymagań dyrektywy ErP dotyczącej opraw oświetleniowych zasilacz może być stosowany wyłącznie za przełącznikiem sieciowym - nie jako element podłączony na stałe do sieci elektroenergetycznej.

Przy projektowaniu rozbudowanych instalacji warto uwzględnić limit ilościowy: na jednym wyłączniku nadprądowym B16 można zainstalować maksymalnie 3 jednostki, a na wyłączniku C16 - do 5 jednostek przy napięciu 230 VAC.

Zasilacz PLC-100-20 sprawdza się zarówno w profesjonalnych instalacjach architektonicznych i reklamowych (zasilanie taśm LED dużej mocy), jak i w aplikacjach przemysłowych wymagających stabilnego źródła napięcia stałego z funkcją CC dla bezpośredniego sterowania diodami.
