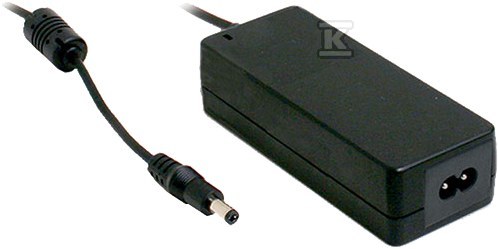

Zasilacz desktop 40W 24V 1.67A GSM40B24-P1J

Kompaktowe zasilanie medyczne klasy II 24 V DC 40 W do urządzeń przyłóżkowych

Zasilacz desktop o mocy 40 W i napięciu wyjściowym 24 V DC przeznaczony jest do zasilania urządzeń medycznych pracujących w bezpośrednim kontakcie z pacjentem. Klasa II, konstrukcja 2xMOPP oraz bardzo niski prąd upływu pozwalają na zastosowanie w warunkach wymagających izolacji medycznej. Obudowa z tworzywa samogasnącego 94V-0 i wtyk sieciowy IEC320-C8 bez uziemienia ułatwiają instalację w mobilnych stanowiskach klinicznych i sprzęcie przenośnym.

Bezpieczeństwo medyczne i konstrukcja

Urządzenie spełnia wymagania norm IEC 60601-1:2005+A1+A2 oraz IEC 60601-1-11:2015+A1, a także ANSI/AAMI ES60601-1:2005+A2 i CAN/CSA C22.2 No. 60601-1:2014+A2. Izolacja pierwotne-wtórne 4 kV AC i rezystancja izolacji 100 M? przy 500 V DC realizują separację 2xMOPP. Prąd dotykowy jest mniejszy niż 50 µA przy 264 V AC, co w praktyce oznacza ekstremalnie niski prąd upływu.

• wtyk sieciowy 2-pinowy IEC320-C8, zasilanie 80 ~ 264 V AC, 47 ~ 63 Hz
• obudowa 125 x 50 x 31,5 mm, masa ok. 0,33 kg, wtyk DC typu P1J 5,5/2,1 mm
• wskaźnik LED sygnalizujący obecność napięcia wyjściowego
• zabezpieczenia: zwarcie, przeciążenie, przepięcie wyjściowe, tryb hiccup z automatycznym powrotem po usunięciu usterki
• ochrona przeciwprzepięciowa i odporność na zakłócenia zgodna z EN 60601-1-2 oraz EN 61204-3

Konstrukcja bez wentylatora ogranicza emisję hałasu i pyłu, a podwójna izolacja eliminuje potrzebę uziemienia.

Efektywność energetyczna i parametry pracy

Zasilacz pracuje w szerokim zakresie temperatur od -30 do +70 °C przy wilgotności 20 ~ 90 % RH bez kondensacji. Przechowywanie jest możliwe w -40 ~ +85 °C i 10 ~ 95 % RH. Typowa sprawność dla wersji 24 V wynosi 90 %, a pobór mocy bez obciążenia jest poniżej 0,1 W.

• zgodność z Energy Efficiency Level VI, CoC Version 5, EISA 2007/DoE, NRCan, MEPS Australia/Nowa Zelandia oraz ErP UE
• prąd rozruchowy ok. 30 A przy 115 V AC i 60 A przy 230 V AC, czas podtrzymania ok. 50 ms przy 230 V AC
• tętnienia i szumy do 150 mV p-p mierzone przy 20 MHz
• współczynnik temperaturowy ±0,03 % / °C w zakresie 0 ~ 50 °C
• odporność na wibracje 10 ~ 500 Hz, 2 G przez 10 min na oś
• MTBF min. 3505,7 k h wg Telcordia SR-332, 719,4 k h wg MIL-HDBK-217F przy 25 °C
• deklarowana żywotność > 90 000 h, gwarancja 3 lata

Dzięki szerokiemu zakresowi napięcia wejściowego zasilacz toleruje spadki sieci i jest stabilny w instalacjach o zmiennej jakości zasilania. Derating jest zalecany powyżej 2000 m n.p.m.

Zastosowania i warunki instalacji

Urządzenie jest przeznaczone do zasilania sprzętu medycznego wymagającego izolacji typu BF. Typowe zastosowania to mobilne stanowiska kliniczne, irygatory stomatologiczne, przenośne aparaty do hemodializy, respiratory oraz monitory komputerowe medyczne.

• praca ciągła przy obciążeniu 0 ~ 1,67 A, moc znamionowa 40 W
• izolacja pierwotne-wtórne 2xMOPP, poziom ochrony zgodny z IEC 60601-1
• zgodność EMC: emisja BS EN/EN55011, FCC Part 15/CISPR22, CAN ICES-3(B)/NMB-3(B); odporność ESD poziom 4, 15 kV powietrze / 8 kV kontakt, EFT 1 kV, surge 2 kV
• maksymalna wysokość pracy 3000 m

Kompaktowe wymiary i waga pozwalają na montaż w obudowach urządzeń przenośnych, a standardowy wtyk DC P1J umożliwia szybką wymianę lub adaptację za pomocą dostępnych adapterów szybkozłącznych.
