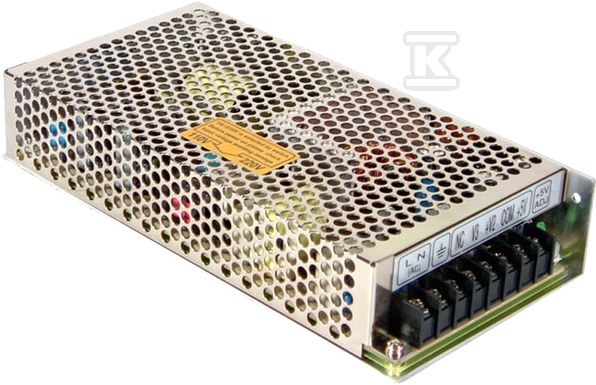

Zasilacz impulsowy 125W 48V 2.5A, 12V 7A RD-125-4812

Zasilacz impulsowy dwukanałowy do zabudowy o mocy 125 W

Zasilacz z serii RD-125 to kompaktowe źródło impulsowe do montażu w obudowie, oferujące dwa niezależne wyjścia DC w jednej obudowie 199 x 98 x 38 mm. W wersji RD-125-4812 kanał CH1 dostarcza 48 V w zakresie prądowym 0,3 ~ 2,5 A, a kanał CH2 12 V w zakresie 1,0 ~ 7,0 A. Łączna moc wyjściowa wynosi 138 W przy sprawności typowej ok. 85 %. Chłodzenie odbywa się w otwartym obiegu powietrza, bez wentylatora, a sygnalizacja pracy realizowana jest diodą LED.

Układ pracuje z szerokim zakresem napięcia wejściowego 88 ~ 132 V AC / 176 ~ 264 V AC wybieranym przełącznikiem, z możliwością zasilania DC 248 ~ 373 V DC. Wytrzymuje impuls przepięciowy do 300 V AC przez 5 s bez uszkodzenia. Czas narastania wynosi ok. 500 ms przy 230 V AC i 20 ms, a czas podtrzymania ok. 25 ms przy 230 V AC. Prąd rozruchowy w trybie cold start to ok. 50 A przy 230 V AC, a prąd upływu jest poniżej 2 mA przy 240 V AC.

Konstrukcja i warunki pracy

Obudowa o wymiarach 199 mm długości, 98 mm szerokości i 38 mm wysokości waży ok. 0,7 kg. Wnętrze wykorzystuje kondensatory elektrolityczne o żywotności 105 °C, co wspiera długą pracę w podwyższonej temperaturze. Zakres pracy to -25 ~ +70 °C z deratingiem, wilgotność 20 ~ 90 % RH bez kondensacji. Przechowywanie jest możliwe w -40 ~ +85 °C i 10 ~ 95 % RH.

Urządzenie jest odporne na wibracje 10 ~ 500 Hz przy 5 G przez 10 min na cykl w osiach X, Y, Z. Współczynnik temperaturowy wynosi 0,03 %/°C w zakresie 0 ~ 50 °C na wyjściu CH1. Szacowana niezawodność to 2755,4 k h min. wg Telcordia SR-332 oraz 425,8 k h min. wg MIL-HDBK-217F przy 25 °C. Napięcie wyjściowe jednego kanału można regulować w zakresie -5 % ~ +10 %, co pozwala dopasować poziom do konkretnego odbiornika.

Zabezpieczenia, normy i odporność

Zasilacz posiada zabezpieczenia przeciwzwarciowe, przeciążeniowe i przepięciowe. Przeciążenie 110 ~ 150 % mocy znamionowej uruchamia tryb hiccup z automatycznym powrotem po usunięciu przyczyny. Izolacja wejście-wyjście wytrzymuje 3 kV AC, wejście-FG 2 kV AC, wyjście-FG 0,5 kV AC, a rezystancja izolacji to 100 M ? przy 500 V DC w 25 °C i 70 % RH.

Spełnia wymagania bezpieczeństwa UL62368-1, TUV EN62368-1, IS 13252 Part 1 oraz EAC TP TC 004. Emisja EMC zgodna z EN55032 CISPR32 Class B i EN61000-3-2, -3. Odporność EMC obejmuje EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55035 oraz EN61000-6-2, poziom ciężki przemysł. Taki zestaw norm pozwala na zastosowanie w środowiskach przemysłowych o podwyższonych zakłóceniach.

Montaż i zastosowanie

Dzięki niewielkim rozmiarom i możliwości montażu na szynie DIN za pomocą przystawek zasilacz nadaje się do szaf sterowniczych i rozdzielnic. Dwa niezależne wyjścia ułatwiają zasilanie urządzeń o różnych napięciach z jednego źródła, np. logiki 12 V i wykonawczych 48 V. Tętnienia typowe to ok. 240 mV p-p na wyjściu 48 V i 120 mV p-p na wyjściu 12 V, a tolerancja napięcia utrzymuje stabilność przy zmianach obciążenia i sieci.

Rozwiązanie sprawdza się w automatyce przemysłowej, systemach sterowania, zasilaniu czujników i przetworników, a także w aplikacjach wymagających pracy w szerokim zakresie temperatur i odporności na wibracje. Trzy lata gwarancji producenta potwierdzają przeznaczenie do zastosowań profesjonalnych.
