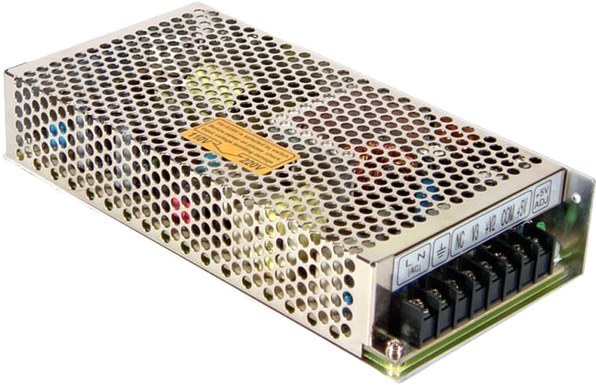

Zasilacz impulsowy 125W 5V, 24V, 12V RT-125D

Trzy niezależne wyjścia w kompaktowej obudowie

Zasilacz RT-125D to impulsowe źródło napięcia stałego przeznaczone do zabudowy w urządzeniach przemysłowych i systemach sterowania. Wyróżnia się trzema kanałami wyjściowymi o różnych napięciach - główne wyjście 5V/8A obsługuje najbardziej wymagające obciążenia, podczas gdy wyjścia pomocnicze 24V/3A i 12V/2A zaspokajają potrzeby mniejszych podzespołów. Taka konfiguracja pozwala zrezygnować z dodatkowych przetwornic - jeden zasilacz wystarczy do jednoczesnego zasilania różnych elementów instalacji o odmiennych wymaganiach napięciowych.

Moc znamionowa wynosi 125W, ale producent dopuszcza chwilowe obciążenie do 136W (110-150% mocy nominalnej). Sprawność na poziomie 82% przy pełnym obciążeniu oznacza umiarkowane straty cieplne - przy obciążeniu rzędu 100W do obudowy trafia około 18W w postaci ciepła, co przy wolnostojącej metalowej obudowie i chłodzeniu konwekcyjnym jest do opanowania w standardowych warunkach.

Parametry pracy, obudowa i instalacja elektryczna

Metalowa obudowa o wymiarach 199×98×38mm zapewnia skuteczne odprowadzanie ciepła i stanowi ekran elektromagnetyczny. Masa zasilacza to 0,7kg - lekki jak na tę klasę mocy. Producent przewidział chłodzenie przy otwartym obiegu powietrza (free air convection), więc przy projektowaniu obudowy docelowej trzeba zapewnić swobodny przepływ powietrza wokół urządzenia.

Zakres temperatur pracy od -25°C do +70°C pozwala na stosowanie zarówno w halach przemysłowych, jak i w urządzeniach eksploatowanych na zewnątrz (pod warunkiem dodatkowej ochrony przed wilgocią). Kondensatory elektrolityczne są rated na 105°C, co daje margines bezpieczeństwa przy pracy w górnych zakresach temperatury.

Wytrzymałość mechaniczna obejmuje wibracje do 5G w paśmie 10-500Hz - testowane przez godzinę na każdej osi X/Y/Z.

Zasilacz akceptuje napięcie wejściowe zarówno ze standardowych sieci 115VAC, jak i 230VAC. Przełącznik na obudowie pozwala zmienić zakres bez ingerencji w okablowanie. Konstrukcja wytrzymuje chwilowe przepięcia do 300VAC przez 5 sekund, co daje odporność na sieciowe anomalie.

Tolerancja napięć wyjściowych:

Wyjście	Napięcie	Tolerancja
CH1	5V	±2%
CH2	24V	±5%
CH3	12V	±6%

Pinologia:

• Pin 1 - AC/L (faza wejściowa)
• Pin 3 - AC/N lub FG (neutralny / uziemienie)
• Pin 5 - COM (masa wyjściowa)
• Pin NC pozostaje niepodłączony
• Pin +V1 - główne wyjście CH1

Zabezpieczenia elektroniczne

Zasilacz wyposażono w trzy typy zabezpieczeń uruchamiane automatycznie:

• Przeciwzwarciowe - aktywowane przy zwarciu na dowolnym wyjściu; po usunięciu awarii zasilacz samoczynnie wraca do normalnej pracy (hiccup mode).
• Przeciwprzeciążeniowe - chroni przed trwałym przeciążeniem przekraczającym dopuszczalny limit prądowy.
• Przepięciowe - odcinają wyjście CH1 (5V) gdy napięcie przekroczy 5,75-6,75V, zabezpieczając podłączone układy przed uszkodzeniem.

Dioda LED sygnalizuje obecność napięcia wyjściowego - szybka diagnostyka bez konieczności pomiarów.

Normy bezpieczeństwa i EMC

Producent deklaruje zgodność z międzynarodowymi standardami:

• Bezpieczeństwo elektryczne: UL60950-1, TUV EN60950-1 - dopuszczające stosowanie w sprzęcie teleinformatycznym i przemysłowym.
• Izolacja: I/P-O/P: 3kVAC; I/P-FG: 2kVAC; O/P-FG: 0,5kVAC - pełna separacja galwaniczna między wejściem a wyjściami.
• EMC emisyjność: EN55022 Class B - granica zakłóceń radiowych pozwalająca na użytkowanie w środowisku biurowym i mieszkalnym.
• EMC odporność: EN61000-4-2/3/4/5/6/8/11 oraz EN61000-6-2 - odporność na wyładowania ESD, pola RF, szybkie transjenty, udary i inne zakłócenia typowe dla środowiska przemysłowego ciężkiego (EN50082-2).

Producent zastrzega jednak, że finalne urządzenie musi zostać ponownie zweryfikowane pod kątem dyrektywy EMC - dotyczy to każdego komponentowego zasilacza instalowanego w większej obudowie.
