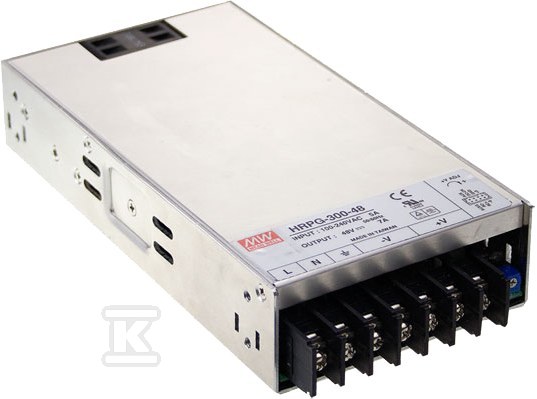

Zasilacz impulsowy 300W 48V 7A HRPG-300-48

Przemysłowy zasilacz impulsowy do wymagających aplikacji

Zasilacze z serii HRPG od Mean Well to zamknięte moduły AC-DC o mocy wyjściowej do 336 W w obudowie przemysłowej o wysokości zaledwie 41 mm (profil 1U). Model HRPG-300-48 dostarcza napięcie 48 V DC z możliwością regulacji w zakresie 40,8-55,2 V (±15%), co pozwala dopasować go do specyficznych wymagań instalacji - np. zasilania LED, systemów sterowania czy urządzeń telekomunikacyjnych.

Urządzenie obsługuje szeroki zakres napięcia wejściowego - od 85 do 264 VAC (lub 120-370 VDC) - dzięki czemu sprawdza się zarówno w standardowych sieciach europejskich (230 VAC), jak i w instalacjach z niestabilnym zasilaniem lub w warunkach przemysłowych. Wbudowany aktywny układ PFC zapewnia współczynnik mocy PF>0,95 przy pełnym obciążeniu, co redukuje obciążenie sieci elektrycznej i jest wymagane przez normy EMC dla urządzeń przemysłowych.

Konstrukcja i warunki pracy

Obudowa o wymiarach 199×105×41 mm wykonana jest z metalu - chroni podzespoły przed uszkodzeniami mechanicznymi i zapewnia skuteczne ekranowanie EMI. Wbudowany wentylator chłodzący aktywnie reguluje temperaturę wewnątrz obudowy w zależności od obciążenia (sterowanie wentylatorem uruchamia się przy obciążeniu powyżej ok. 35%). Zakres temperatury pracy wynosi od -40°C do +70°C, jednak przy wyższych obciążeniach lub niższym napięciu wejściowym konieczne jest uwzględnienie krzywej deratingu - producent precyzuje konieczność redukcji mocy wyjściowej przy spadku napięcia sieci poniżej określonych wartości.

Zasilacz wytrzymuje udary napięciowe do 300 VAC przez 5 sekund, co czyni go odpornym na chwilowe przepięcia charakterystyczne dla środowisk przemysłowych lub budynków z przestarzałą infrastrukturą elektryczną.

Funkcje sterowania i sygnalizacji

Seria HRPG oferuje rozbudowane funkcje kontrolne niedostępne w podstawowej serii HRP:

• Zdalne włączanie/wyłączanie (Remote ON/OFF) - sterowanie poprzez zwarcie lub rozwarcie pinów RC+/RC-, umożliwia integrację z systemami automatyki budynkowej lub zdalne zarządzanie zasilaniem urządzeń.
• Sygnalizacja DC OK - wyjście TTL informujące o statusie pracy zasilacza (napięcie 3,3-5,6 V = ON, 0-1 V = OFF). Pozwala systemowi monitoringu wykryć awarię zasilania jeszcze przed utratą funkcjonalności podłączonego urządzenia.
• Remote Sense - kompensacja spadku napięcia na przewodach dystrybucyjnych do 0,5 V. Użyteczna przy długich trasach kablowych między zasilaczem a obciążeniem - regulator utrzymuje stabilne napięcie na zaciskach odbiornika.
• Wyjście standby 5 V / 0,3 A - izolowane wyjście pomocnicze działające niezależnie od głównego wyjścia DC. Może zasilać układy standby, pamięci czy małe moduły sterujące nawet gdy główne wyjście jest wyłączone.

Pobór mocy bez obciążenia wynosi poniżej 0,5 W, gdy funkcja Remote ON/OFF jest aktywna - istotne w aplikacjach mobilnych lub systemach działających sporadycznie.

Zabezpieczenia i norma bezpieczeństwa

Zasilacz wyposażono w kompletną gamę zabezpieczeń:

Typ	Zachowanie
Przeciwzwarciowe	Ograniczenie prądu stałoprądowego; auto-recovery po usunięciu zwarcia
Przeciwprzepięciowe	Wyłączenie wyjścia; wymaga ponownego załączenia zasilania
Termiczne	Wyłączenie przy przegrzaniu; auto-recovery po schłodzeniu

Izolacja galwaniczna między wejściem a wyjściem wynosi 3 kVAC, między wejściem a obudową 2 kVAC, co spełnia wymagania norm bezpieczeństwa dla sprzętu ITE.

Certyfikaty i kompatybilność elektromagnetyczna

Urządzenie posiada certyfikaty bezpieczeństwa:

• UL62368-1
• TUV BS EN/EN62368-1
• EAC TP TC 004

Pod względem EMC spełnia wymagania:

• EN55032 Class B - emisja przewodzona i promieniowana na poziomie odpowiednim dla środowisk biurowych i mieszkalnych.
• EN61000-3-2, -3 - limity harmonicznych prądu pobieranego z sieci.
• EN61000-4-2/3/4/5/6/8/11 oraz EN55035 / EN61000-6-2 - odporność na zaburzenia ESD, RF, szybkie transjenty, udary, serie impulsów i inne typy zakłóceń charakterystyczne dla środowisk przemysłowych (poziom heavy industry).

MTBF wynosi minimum 176 000 godzin według MIL-HDBK-217F (przy temperaturze otoczenia 25°C) lub ponad 1,3 miliona godzin według Telcordia SR-332 - wartości typowe dla marki Mean Well i świadczące o wysokiej niezawodności konstrukcji.

Producent udostępnia dedykowane przystawki montażowe umożliwiające instalację na szynie DIN TH35 - popularnej w rozdzielnicach przemysłowych i szafach sterowniczych.
