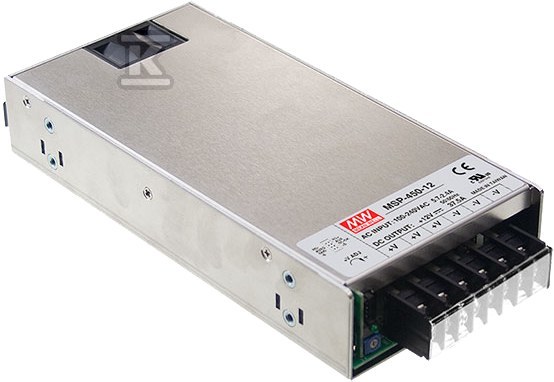

Zasilacz impulsowy 450W 12V 37.5A MSP-450-12

Medyczny zasilacz impulsowy do urządzeń diagnostycznych i terapeutycznych

Seria MSP-450 to grupa jednowyjściowych zasilaczy impulsowych o mocy do 450W, zaprojektowanych z myślą o zastosowaniach medycznych klasy MOOP (Means of Operator Protection). Model MSP-450-12 dostarcza stabilne napięcie 12V DC przy prądzie obciążenia do 37,5A, co przekłada się na moc znamionową 450W w całkowitym zakresie obciążenia.

Zasilacz obsługuje uniwersalne napięcie wejściowe 85-264VAC (lub opcjonalnie 120-370VDC), co pozwala na instalację w różnych regionach świata bez konieczności dobierania transformatorów sieciowych. Wbudowany układ aktywnej korekcji współczynnika mocy (PFC) zapewnia PF>0,95 przy pełnym obciążeniu - minimalizuje to obciążenie sieci elektroenergetycznej i redukuje straty energii już na etapie zasilania urządzenia.

Wydajność energetyczna i konstrukcja termiczna

Sprawność konwersji sięga 89,5%, co oznacza relatywnie niskie straty cieplne jak na tę klasę mocy - mniej energii idzie w ciepło odpadowe, a wentylator chłodzący może pracować w trybie oszczędnym lub wyłączać się przy niższym obciążeniu (sterowanie Fan ON-OFF). Układ wytrzymuje też chwilowe przepięcia do 300VAC przez 5 sekund, więc radzi sobie z sieciowymi anomaliami bez natychmiastowego wyłączenia.

Zakres temperatur pracy wynosi od -40°C do +70°C, ale przy wyższych temperaturach otoczenia należy stosować derating - producent podaje krzywe obniżania mocy zależne od napięcia wejściowego i temperatury otoczenia (praca pozioma). Warto o tym pamiętać przy obudowach zamkniętych lub instalacjach w szafach rack.

Systemy zabezpieczeń i sygnalizacji

MSP-450-12 wyposażono w cztery niezależne mechanizmy ochronne:

• Zwarcie i przeciążenie - wbudowany układ stałoprądowego ograniczenia (constant current limiting) utrzymuje prąd wyjściowy na bezpiecznym poziomie i automatycznie powraca do pracy po usunięciu awarii.
• Przepięcie wyjściowe - przy przekroczeniu progu znamionowego napięcie wyjściowe jest odcinane; przywrócenie następuje po ponownym włączeniu zasilania.
• Przegrzanie - czujniki TSW1/TSW2 monitorują temperaturę radiatora tranzystora mocy oraz dławika wyjściowego; wentylator załącza się automatycznie przy obciążeniu >20% lub temperaturze ?50°C.
• Przepięcia wejściowe - filtracja EMI + układ podtrzymania (hold-up time min. 16ms) zabezpiecza przed zanikami sieci.

Dodatkowo zasilacz oferuje funkcje integracyjne: sygnał DC OK (wyjście TTL aktywne wysoko przy włączonym PSU), sterowanie Remote ON/OFF przez zwarcie/rozwarcie pinów RC+/RC-, kompensację spadku napięcia na przewodach dzięki funkcji Remote Sense (do 0,5V), oraz osobne wyjście standby 5V@0,3A. Pobór mocy jałowej wynosi poniżej 0,6W, co jest istotne w urządzeniach działających w trybie czuwania.

Certyfikaty medyczne i kompatybilność elektromagnetyczna

Zasilacz spełnia rygorystyczne normy bezpieczeństwa elektrycznego dla sprzętu medycznego:

Norma	Zakres
IEC 60601-1:2005+A1+A2	Międzynarodowa norma bezpieczeństwa urządzeń medycznych
ANSI/AAMI ES60601-1	Amerykańska norma bezpieczeństwa medycznego
CAN/CSA C22.2 No. 60601-1	Kanadyjska norma bezpieczeństwa

Izolacja galwaniczna Primary-Secondary wynosi 2×MOOP, co oznacza podwójną ochronę izolacyjną między obwodami pierwotnymi a wtórnymi - kluczowe w urządzeniach kontaktujących się z pacjentem. Prądy upływu są bardzo niskie: prąd upływu do ziemi ❤️00µA oraz prąd dotykowy <100µA przy 264VAC.

Pod względem EMC zasilacz jest zgodny z normami:

• Emisja przewodzona i promieniowana: EN55011 (CISPR11) Class B
• Kompatybilność elektromagnetyczna: seria norm EN61000-4-x oraz dodatkowo EN60601-1-2 dla sprzętu medycznego

Odporność izolacji potwierdzają testy napięciowe: I/P-O/P: 4kVAC, I/P-FG: 2kVAC, O/P-FG: 0,5kVAC. Rezystancja izolacji przy 500VDC wynosi min. 100M?.

Wymiary montażowe i trwałość eksploatacyjna

Obudowa typu Case No. 995A ma wymiary 218×105×41mm. Zasilacz montowany jest poziomo za pomocą czterech śrub M4 (strona wejściowa) oraz ośmiu śrub M4 po obu stronach (strona wyjściowa). Masa jednostkowa to około 1,19kg.

Średni czas bezawaryjnej pracy szacowany na podstawie normy MIL-HDBK-217F przy temperaturze 25°C wynosi minimum 159 300 godzin.

Złącze funkcyjne CN100 (HRS DF11 lub odpowiednik) zapewnia dostęp do wszystkich sygnałów sterujących i diagnostycznych - instalator ma pełną kontrolę nad sekwencją startu systemu oraz stanem pracy zasilacza w aplikacji końcowej.
