Zasilacz impulsowy 50W 5V, 24V, 12V RT-50D

Trójwyjściowe źródło zasilania 50 W do zabudowy z wyjściami 5 V, 24 V i 12 V

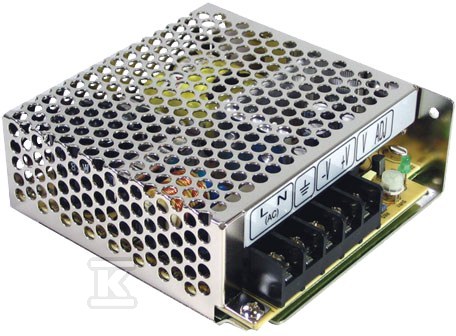

Model RT-50D to zasilacz impulsowy serii RT-50 przeznaczony do montażu w szafach i rozdzielnicach. Zapewnia trzy niezależne wyjścia DC: 5 V w zakresie 0,5 ~ 5,0 A, 24 V w zakresie 0,2 ~ 1,5 A oraz 12 V w zakresie 0,1 ~ 1,0 A. Łączna moc znamionowa wynosi 50 W, przy maksymalnej mocy 51 W i sprawności ok. 80 %. Napięcie wyjściowe 5 V można regulować w zakresie -5 % ~ +10 %, co pozwala dopasować poziom do wymagań zasilanego układu bez dodatkowych przetwornic.

Budowa, wydajność i zakres pracy

Obudowa ma wymiary 99 mm x 97 mm x 36 mm i masę 0,41 kg. Wnętrze wykorzystuje kondensatory elektrolityczne o temperaturze pracy 105 °C, co wydłuża żywotność w warunkach ciągłej pracy. Zasilacz pracuje z wejściem 88 ~ 264 V AC, 47 ~ 63 Hz oraz 125 ~ 373 V DC i wytrzymuje impuls 300 V AC przez 5 s bez uszkodzenia. Zakres temperatur pracy to -25 °C ~ +70 °C z deratingiem, wilgotność 20 ~ 90 % RH bez kondensacji. Przechowywanie jest możliwe w -40 °C ~ +85 °C przy 10 ~ 95 % RH.

• stabilność napięcia 5 V na poziomie 0,03 % / 0 ~ 50 °C
• tętnienia wyjściowe ok. 80 mV p-p dla 5 V, 150 mV p-p dla 24 V i 120 mV p-p dla 12 V
• odporność na wibracje 10 ~ 500 Hz, 5 G przez 10 min na cykl, 60 min w osiach X, Y, Z
• deklarowana niezawodność MTBF 169,2 tys. h wg MIL-HDBK-217F przy 25 °C

Zabezpieczenia, izolacja i odporność przemysłowa

Zasilacz ma wbudowane zabezpieczenia przeciwzwarciowe, przeciążeniowe i przepięciowe z automatycznym powrotem w trybie hiccup po usunięciu usterki. Przy przeciążeniu 110 ~ 150 % mocy znamionowej układ ogranicza pracę i samoczynnie wraca do normy. Izolacja wejście-wyjście 3 kV AC, wejście-ramka 2 kV AC, wyjście-ramka 0,5 kV AC oraz rezystancja izolacji 100 M? przy 500 V DC zapewnia separację wymaganą w instalacjach przemysłowych.

Spełnia wymagania EMS dla przemysłu ciężkiego EN50082-2 / EN61000-6-2, zgodność emisji EN55032 klasa B oraz EN61000-3-2, -3. Certyfikaty obejmują UL60950-1, TUV EN60950-1 oraz EAC TP TC 004 i EAC TP TC 020. Prąd rozruchowy przy 230 V AC to ok. 36 A, pobór jałowy < 2 mA przy 240 V AC.

Montaż i zastosowanie w instalacjach

Kompaktowe gabaryty i możliwość montażu na szynie DIN za pomocą przystawek ułatwiają zabudowę w rozdzielnicach sterowniczych, automatyce i systemach kontroli. Trzy niezależne wyjścia pozwalają zasilać jednocześnie logikę 5 V, obwody 12 V oraz czujniki lub przekaźniki 24 V z jednego źródła. Niskie tętnienia i dobra regulacja napięcia sprawdzają się przy zasilaniu układów mikroprocesorowych, sterowników PLC, modułów komunikacyjnych i urządzeń peryferyjnych wymagających stabilnego zasilania w szerokim zakresie temperatur.
