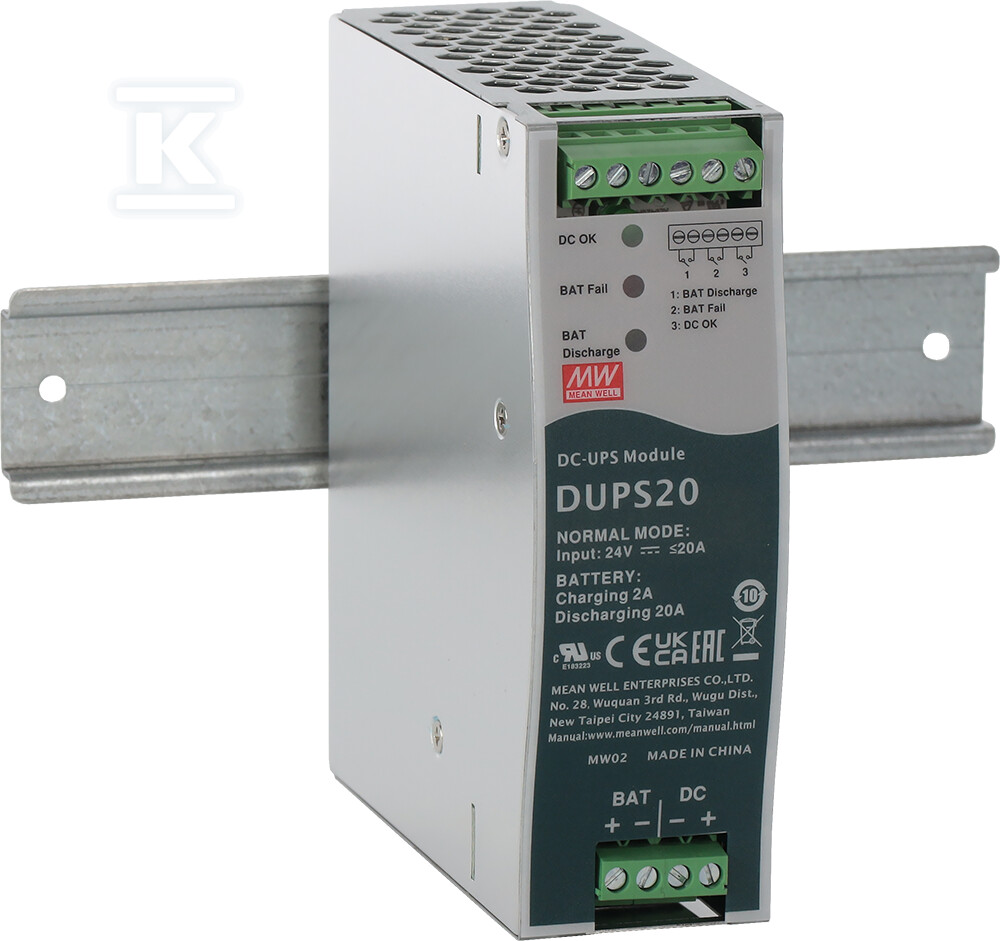

Moduł buforowy UPS na szynę DIN DUPS 24V/20A DUPS20

Moduł buforowy UPS 24 V 20 A na szynę DIN do ciągłego zasilania systemów 24 V

Moduł buforowy UPS przeznaczony do systemów 24 V zapewnia ciągłość zasilania urządzeń podłączonych do szyny DC w przypadku zaniku napięcia zasilającego. Połączenie równoległe do szyny DC z zewnętrznym akumulatorem tworzy kompletny system zasilania awaryjnego. W normalnej pracy energia płynie z zasilacza sieciowego, a moduł równocześnie ładuje akumulator prądem 2 A. Po utracie napięcia wejściowego obciążenie jest automatycznie przełączane na zasilanie akumulatorowe, co pozwala utrzymać pracę instalacji bez przerwy.

Budowa i montaż na szynie DIN

Urządzenie ma formę kompaktowego modułu o szerokości 40 mm, przystosowanego do montażu na standardowej szynie DIN. Wymiary 40 x 113,5 x 125,2 mm +/-2 mm pozwalają na zabudowę w rozdzielnicy obok zasilaczy i innych elementów szynowych. Chłodzenie odbywa się otwartym obiegiem powietrza, bez wentylatorów. Konstrukcja umożliwia szybki montaż i serwis w szafie rozdzielczej.

Zasilanie awaryjne, przełączanie i obsługa akumulatora

Zasilanie wejściowe 24 - 29 V DC przy prądzie do 20 A. Wyjście na szynę DC 20 A / 21÷29 V DC zapewnia stabilne napięcie dla obciążenia. Moduł współpracuje z akumulatorem o pojemności 4 - 135 Ah. Wbudowana funkcja testu akumulatora pozwala na okresową kontrolę stanu baterii bez rozłączania instalacji. Zabezpieczenie przed odwrotnym podłączeniem akumulatora chroni elektronikę przed uszkodzeniem przy błędnym okablowaniu.

• automatyczne przełączenie na zasilanie akumulatorowe przy zaniku napięcia sieciowego
• ładowanie akumulatora prądem 2 A w trybie pracy ciągłej
• praca równoległa z zasilaczem sieciowym na wspólnej szynie DC
• ochrona przed odwrotną polaryzacją akumulatora

Sygnalizacja, zabezpieczenia i warunki pracy

Stan pracy jest odczytywany optycznie za pomocą sygnalizacji LED oraz na wyjściach przekaźnikowych typu Bat Low - niskie napięcie akumulatora i DC OK - kontrola napięcia wyjściowego. Informacje o funkcjonowaniu szyny zasilania DC, awarii i rozładowaniu akumulatora ułatwiają diagnostykę instalatorowi i operatorowi. Zakres temperatury pracy -30 ~ +70 °C pozwala na zastosowanie w pomieszczeniach technicznych i rozdzielnicach o podwyższonej temperaturze. Produkt spełnia wymagania szeregu norm i certyfikatów, a gwarancja wynosi 3 lata.
