Ogranicznik prądu rozruchowego ICL 16A/23A ICL-16R

Ochrona wyłączników przed skutkami prądu rozruchowego zasilaczy

Urządzenie ogranicza chwilowy skok prądu pojawiający się przy załączaniu obciążeń pojemnościowych, takich jak zasilacze impulsowe. Dzięki temu wyłącznik nadprądowy zamontowany przed nim nie zadziała przypadkowo w momencie startu, a instalacja zachowuje ciągłość zasilania. Konstrukcja jest przeznaczona do pracy w sieci 180 - 264 V AC, 47 - 63 Hz, z przeniesieniem napięcia wejściowe = wyjściowe i ciągłym prądem znamionowym 16 A przy dopuszczalnym prądzie rozruchowym do 23 A.

Budowa i zasada działania

W środku pracuje rezystor cementowy R o oporze stabilnym względem temperatury, w przeciwieństwie do termistorów NTC, których rezystancja spada wraz z nagrzewaniem. Stała charakterystyka zapewnia powtarzalne ograniczenie prądu przy każdym załączaniu. Po fazie rozruchu rezystor jest automatycznie pomijany przez wbudowany przekaźnik obejściowy bypass relay, co eliminuje straty mocy w stanie pracy i pozwala na pełne wykorzystanie mocy znamionowej 3680 VA przy 230 V AC. Układ sterujący inicjuje załączenie przekaźnika po ustabilizowaniu się obciążenia.

Brak konieczności stosowania dodatkowego NTC upraszcza projekt i montaż. Wbudowana ochrona termiczna OHP oraz termiczna bezpiecznikowa zabezpieczają przed przeciążeniem i przegrzaniem. Pobór mocy w stanie pracy jest bardzo niski, poniżej 1,5 W przy 264 V AC, 50 Hz. Obudowa termoplastyczna ogniotrwała, kolor szary, zapewnia mechaniczną ochronę elementów.

Zastosowanie i korzyści instalacyjne

Ogranicznik sprawdza się tam, gdzie na jednej linii AC pracuje kilka zasilaczy lub urządzeń o dużej pojemności wejściowej. Pozwala na równoległe podłączenie wielu modułów zasilających bez ryzyka sumowania się prądów rozruchowych i fałszywego zadziałania zabezpieczenia. Jest to szczególnie przydatne w szafach sterowniczych, rozdzielnicach przemysłowych i instalacjach z obciążeniami indukcyjnymi i pojemnościowymi.

• ograniczenie prądu rozruchowego do 23 A przy ciągłym 16 A
• brak przypadkowych wyłączeń wyłącznika nadprądowego przy włączaniu
• możliwość kaskadowego łączenia kilku zasilaczy na wspólnej linii
• stała skuteczność ograniczenia dzięki rezystorowi cementowemu, a nie NTC
• automatyczny bypass po rozruchu, bez dodatkowych elementów

Dzięki temu instalator może zastosować mniejszy i szybszy wyłącznik, a użytkownik końcowy zyskuje stabilne zasilanie bez przerw spowodowanych startem urządzeń.

Montaż i warunki pracy

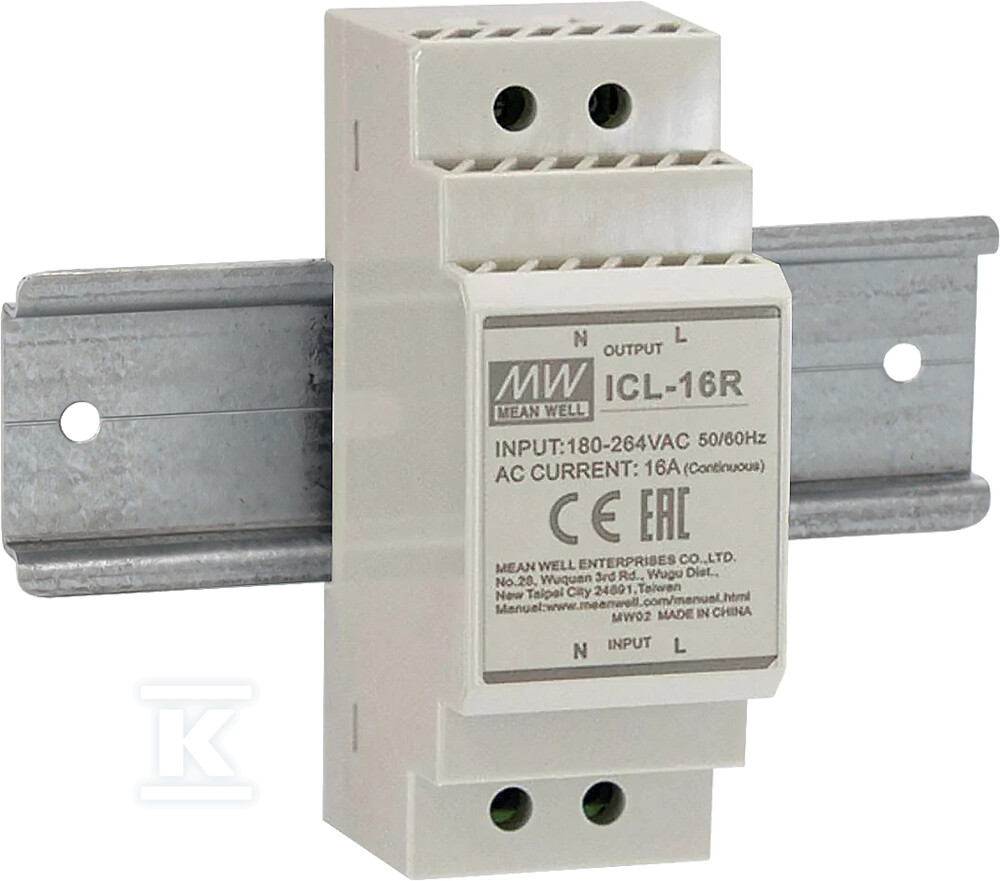

Wersja ICL-16R jest przeznaczona do montażu na standardowej szynie DIN TS-35/7,5 lub TS-35/15. Wymiary obudowy to około 35 mm x 54,5 mm x 90 mm z tolerancją +/-2 mm, masa około 0,116 kg. Montaż tuż za wyłącznikiem nadprądowym AC poprawia niezawodność całego systemu.

Urządzenie pracuje w szerokim zakresie temperatur od -30°C do +70°C, przy wilgotności względnej 20 - 90% RH bez kondensacji. Temperatura przechowywania to -40°C do +85°C. Złącza śrubowe są przystosowane do typowych przewodów instalacyjnych, a chłodzenie odbywa się naturalną konwekcją.

Producent deklaruje 3 lata gwarancji. Spełnienie wymagań EMC oraz trwałość potwierdzona obliczeniami MTBF na poziomie 2508,62 k godzin wg MIL-HDBK-217F świadczą o przeznaczeniu do ciągłej pracy w instalacjach elektrycznych i przemysłowych.
