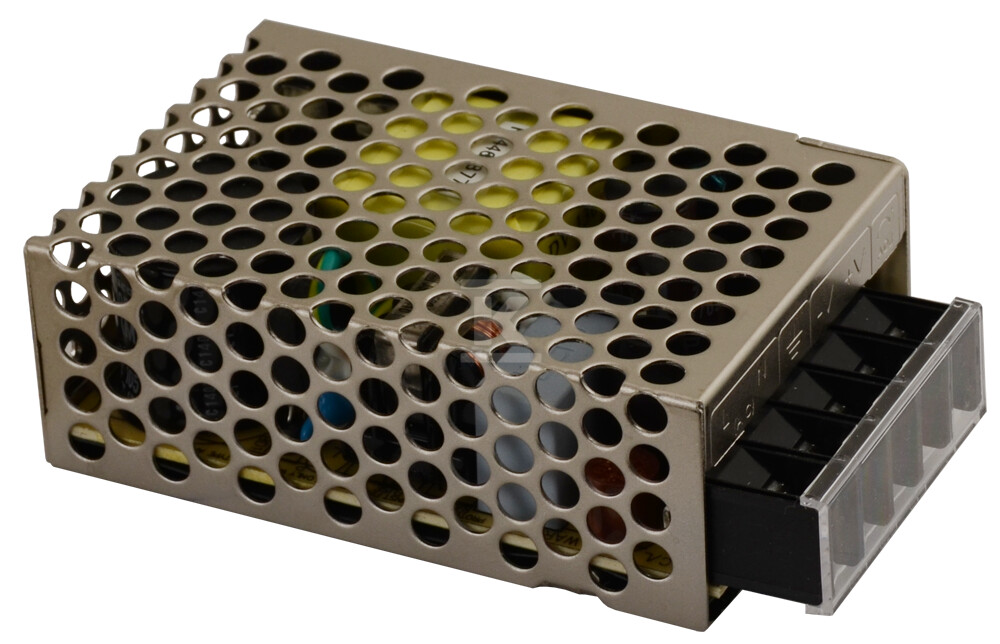

Zasilacz do zabudwy RS 24V/25W/1,1A RS-25-24

Kompaktowy zasilacz impulsowy 24 V DC do zabudowy przemysłowej

RS-25-24 to modułowy zasilacz impulsowy 24 V DC o mocy 25 W, przeznaczony do zasilania urządzeń elektrycznych wymagających stabilnego napięcia w zakresie przemysłowym. Jedno wyjście o prądzie znamionowym 1,1 A pozwala zasilać inne odbiorniki 24 V DC. Konstrukcja przystosowana jest do pracy w szafach rozdzielczych i obudowach, gdzie liczy się mały gabaryt i szeroki zakres napięcia zasilającego.

Zasilanie uniwersalne i stabilne napięcie wyjściowe

Zasilacz akceptuje szeroki zakres napięcia wejściowego 88 V AC - 264 V AC oraz 125 V DC - 373 V DC, co ułatwia zastosowanie w instalacjach z różnymi sieciami zasilającymi. Na wyjściu uzyskuje się napięcie znamionowe 24 V DC, regulowane przez użytkownika w zakresie 22 V - 27,6 V DC. W dokumentacji producenta podawany jest również zakres pracy 21,6 V - 26,4 V DC, co zapewnia dopasowanie do tolerancji odbiorników.

Maksymalny prąd wyjściowy wynosi 1,1 A, a moc znamionowa to 25 W, przy maksymalnej mocy wyjściowej 26,4 W. Sprawność typowa to 73,5%, a w warunkach aplikacyjnych deklarowana jest sprawność do 84%. Tętnienia wyjściowe utrzymywane są na poziomie 120 mV p-p, a charakterystyka statyczna zapewnia stabilność napięcia w szerokim zakresie obciążenia.

• szeroki zakres wejścia AC/DC ułatwia instalację bez dodatkowych transformatorów
• regulacja napięcia wyjściowego pozwala dopasować zasilanie do konkretnego odbiornika
• jedno wyjście 24 V DC o prądzie 1,1 A wystarcza dla typowych obwodów sterowniczych

Ochrona, sygnalizacja i warunki eksploatacji

Urządzenie posiada wbudowane zabezpieczenia przeciwzwarciowe SCP, przeciążeniowe OLP w trybie hiccup z automatycznym powrotem po usunięciu usterki oraz nadnapięciowe OVP z odcięciem napięcia wyjściowego i ograniczeniem diodą Zenera. Praca zasilacza sygnalizowana jest diodą LED.

Zakres temperatur pracy to -20 °C...+70 °C, przy wilgotności względnej 20 % - 90 % RH bez kondensacji. Wymiary obudowy to długość 78 mm, szerokość 51 mm, wysokość 28 mm, masa ok. 0,2 kg. Izolacja wejście-wyjście 3 kV AC, wejście-PE 1,5 kV AC, wyjście-PE 0,5 kV AC, rezystancja izolacji 100 M? przy 500 V DC.

• zabezpieczenia SCP, OLP i OVP chronią zarówno zasilacz, jak i podłączony obwód
• sygnalizacja LED pozwala szybko ocenić stan pracy bez dodatkowych przyrządów
• praca w temperaturze od -20 °C do +70 °C umożliwia montaż w nieklimatyzowanych szafach

Konstrukcja i trwałość w zastosowaniach przemysłowych

Obudowa modułowa o wymiarach 78 mm x 51 mm x 28 mm umożliwia zabudowę w ograniczonej przestrzeni. Zasilacz spełnia wymagania UL60950-1 i TUV EN60950-1, jest zgodny z EN55022 klasa B oraz EN61000-3-2, -3, a odporność na zakłócenia elektromagnetyczne potwierdzają testy wg EN61000-4-2, 3, 4, 5, 6, 8, 11. Deklarowana niezawodność to 309,7 tys. godzin MTBF wg MIL-HDBK-217F.

Prąd rozruchowy to ok. 30 A przy 230 V AC, a prąd pobierany z sieci to ok. 0,7 A przy 115 V AC i 0,4 A przy 230 V AC. Warunki przechowywania to -40 °C...+85 °C przy wilgotności 10 % - 95 % RH.

• kompaktowe wymiary pozwalają na montaż w gęsto upakowanych rozdzielnicach
• zgodność z normami przemysłowymi ułatwia akceptację w instalacjach automatyki
• wysoka odporność mechaniczna i długi czas pracy wspierają ciągłość zasilania
